专利号: 2019101189333
申请人: 黄河科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

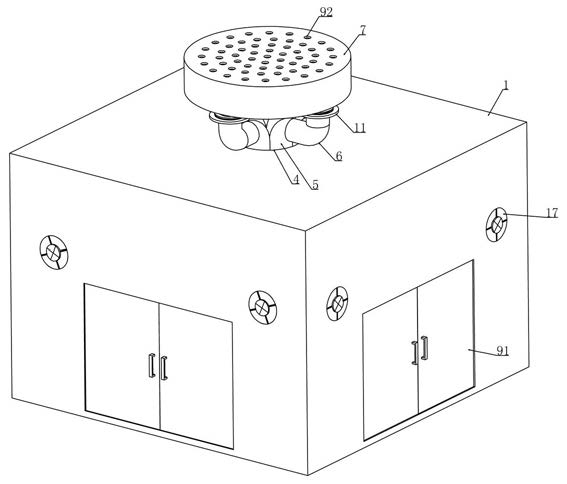

1.电子通信元器件恒温防静电储存装置,包括储存箱(1),其特征在于,所述储存箱(1)内中心部位设有圆筒(4)且储存箱(1)体内经多个隔板(2)分割为多个储存腔体(3),圆筒(4)内设有多个竖向延伸的主管道(5)且主管道(5)向上伸出圆筒(4)一端连通有S形管道(6),多个S形管道(6)上端共同连通有送风腔体(7)且送风腔体(7)内顶部设有风扇(8),S形管道(6)内固定有直径小于S形管道(6)且与S形管道(6)竖向部分同轴心设置的干燥筒(9),干燥筒(9)上下两端转动安装有第一阀门(10)且干燥筒(9)内存放有空气干燥剂,S形管道(6)上端连通有直径大于S形管道(6)且与S形管道(6)竖向部分同轴心设置的圆柱形腔体(11),圆柱形腔体(11)内同轴心转动安装有第二阀门(12)且第二阀门(12)处于闭合状态时与干燥筒(9)外壁紧密贴合,主管道(5)置于圆筒(4)内部分上端连通有散热管道(13)且散热管道(13)另一端置于与其对应的储存腔体(3)中,散热管道(13)置于储存腔体(3)内一端转动安装有第三阀门(14),主管道(5)置于圆筒(4)内部分下端连通有风干管道(15)且风干管道(15)另一端置于与其对应的储存腔体(3)中,风干管道(15)置于储存腔体(3)内一端转动安装有第四阀门(16),所述送风腔体(7)内设有驱动装置,每个储存腔体(3)内均设有温度传感器、湿度传感器,当温度传感器监测到储存腔体(3)内温度超出所设定的区域范围时或者湿度传感器监测到储存腔体(3)内湿度超出所设定的区域范围时均可使得风扇(8)开始工作并且同时触发驱动装置工作,该驱动装置满足当某个腔体内温度超出所设定的区域范围时驱动与该腔体相对应的第二阀门(12)打开,并且通过第一传动装置驱动第三阀门(14)打开实现为腔体散热的功能;当某个腔体内湿度超出所设定的区域范围时驱动与该腔体相对应的第一阀门(10)打开,并且通过第一传动装置驱动第四阀门(16)打开实现为腔体除湿的功能,每个储存腔体(3)侧壁上均安装有通风阀门(17),通风阀门(17)连接有第二传动装置且第二传动装置由设置于主管道(5)内的第一传动装置驱动;

两所述第一阀门(10)之间连接有圆柱形杆(18)且两圆柱形杆(18)共同连接有与干燥筒(9)同轴心设置的第一圆环(19),所述S形管道(6)竖向部分同轴心转动安装有穿过干燥筒(9)的第一轴(93),第一轴(93)上端经驱动装置驱动且第一轴(93)下端连接有第一传动装置,第一轴(93)与第一圆环(19)相配合位置周向两端固定连接有水平设置的第一圆筒(23)且第一圆筒(23)内滑动配合有第一驱动杆(20),第一驱动杆(20)和与其相配合的第一圆筒(23)底壁之间连接有第一弹簧(21)且第一圆环(19)内壁周向两端设有与第一驱动杆(20)相配合的第一定位孔(22),所述第一圆筒(23)底壁上设有第一电磁铁且第一电磁铁串联于设置在储存腔体(3)内的第一稳压回路中,第一驱动杆(20)由易被吸引的材质制成,当储存腔体(3)内参数处于正常状态时,第一稳压回路处于接通状态且第一驱动杆(20)在第一电磁铁作用下处于第一圆筒(23)内。

2.根据权利要求1所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第二阀门(12)为转动安装于圆柱形腔体(11)内的第二圆环(24)且第二圆环(24)上端面设有沿其直径方向延伸且环绕第二圆环(24)外圆面间隔设置的滑道(25),滑道(25)内滑动连接有第一弧形板(26)且第一弧形板(26)与滑道(25)远离干燥筒(9)一端侧壁之间连接有第二弹簧(27),第一弧形板(26)上端面与圆柱形腔体(11)上端面滑动配合且多个第一弧形板(26)相互配合围成一个圆环,该圆环内壁与干燥筒(9)外壁紧密贴合,第二圆环(24)上端面周向两端固定连接有竖向设置的连杆(28)且连杆(28)上端固定连接有与第二圆环(24)同轴心设置的第三圆环(86),圆柱形腔体(11)上端面设有与连杆(28)滑动配合的圆形轨道(30),第三圆环(86)上端面设有与其滑动配合的直管(31)且直管(31)与送风腔体(7)连通,第一轴(93)与第三圆环(86)相配合部位周向两端固定有第二圆筒(32)且第二圆筒(32)内滑动配合有第二驱动杆(33),第二驱动杆(33)和与其相配合的第二圆筒(32)底壁之间连接有第三弹簧(34),且第三圆环(86)内壁周向两端设有与第二驱动杆(33)相配合的第二定位孔(35),第二圆筒(32)底壁上设有第二电磁铁且第二电磁铁串联于设置在储存腔体(3)内的第二稳压回路中,第二驱动杆(33)由易被磁铁吸引的材质制成,当储存腔体(3)内参数处于正常状态时,第二稳压回路处于接通状态且第二驱动杆(33)在第二电磁铁作用下处于第二圆筒(32)内。

3.根据权利要求1所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第一轴上端套固有第一锥齿轮(36)且第一锥齿轮(36)啮合有第二锥齿轮(37),第二锥齿轮(37)套固在转动连接于送风腔体(7)底壁上的第二轴(38)且第二轴(38)另一端轴向滑动连接有第三锥齿轮(39),多个第二轴(38)沿送风腔体(7)直径方向设置,多个第三锥齿轮(39)共同啮合有第四锥齿轮(40)且第四锥齿轮(40)由设置在送风腔体(7)底壁上的第一驱动电机(41)驱动,第三锥齿轮(39)背离第四锥齿轮(40)一侧连接有第四弹簧(42)且第四弹簧(42)另一端连接于套固在第二轴(38)的第一圆板(43)上,第三锥齿轮(39)由易被磁铁吸引的材质制成,第一圆板(43)上设有第三电磁铁且第三电磁铁串联于设置在储存腔体(3)内的第三稳压回路中,正常状态时第三稳压回路处于接通状态,当储存腔体(3)内温度或者湿度任一一个参数超过所设定的区域范围时均可使得第三稳压回路断开。

4.根据权利要求1所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第一传动装置包括与第一轴下端连接的锥齿轮传动组(44)且锥齿轮传动组(44)另一端连接有转动安装于主管道(5)内的第三轴(45),第三轴(45)置于散热管道(13)部位套固有第五锥齿轮(46)且第五锥齿轮(46)啮合有第六锥齿轮(47),第六锥齿轮(47)轴向滑动连接在转动安装于散热管道(13)内的第四轴(48)且第六锥齿轮(47)面向第三阀门(14)一侧连接有第五弹簧(49),第五弹簧(49)另一端连接在套固于第四轴(48)的第二圆板(50)上,第二圆板(50)上设有第四电磁铁且第六锥齿轮(47)由易被磁铁吸引材质制成,第四电磁铁串联于第二稳压回路中,第三阀门(14)经第三驱动杆(51)与第四轴(48)固定连接,第四轴(48)穿过第三阀门(14)一端轴向滑动连接有第七锥齿轮(52)且第七锥齿轮(52)面向第三阀门(14)一侧连接有第六弹簧(53),第六弹簧(53)另一端连接在套固于第四轴(48)上的第三圆板(54)且第三圆板(54)上设有第五电磁铁,第五电磁铁串联于第二稳压回路中且第七锥齿轮(52)由易被磁铁吸引的材制成,第七锥齿轮(52)啮合有第二传动装置。

5.根据权利要求4所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第三轴(45)下端固定有第一啮合板(55)且第一啮合板(55)配合有第二啮合板(56),第二啮合板(56)同轴心固定连接有第五轴(57)且第五轴(57)轴向滑动配合于转动安装在主管道(5)内的第六轴(58),第二啮合板(56)背离第一啮合板(55)一侧连接有第七弹簧(59)且第七弹簧(59)另一端连接在套固于第六轴(58)上的第四圆板(60)上,第二啮合板(56)由易被磁铁吸引的材质制成且第四圆板(60)上设有第六电磁铁,第六电磁铁串联于第一稳压回路中且第六轴(58)下端经第一锥齿轮组(61)驱动有转动安装于风干管道(15)内的第七轴(62),第四阀门(16)经第四驱动杆(63)与第七轴(62)固定连接,第七轴(62)穿过第四阀门(16)且第七轴(62)穿出一端轴向滑动连接有第八锥齿轮(64),第八锥齿轮(64)面向第四阀门(16)一侧连接有第八弹簧(65)且第八弹簧(65)另一端连接于套固在第七轴(62)上的第五圆板(66),第八锥齿轮(64)由易被磁铁吸引的材质制成,第五圆板(66)上设有第七电磁铁且第七电磁铁串联于第一稳压回路中,第八锥齿轮(64)啮合有第二传动装置。

6.根据权利要求1所述的电子通信元器件恒温防静电储存装置,其特征在于,所述圆筒(4)底部设有空气加湿器(67)且空气加湿器(67)上端连通有多个加湿管道(68),加湿管道(68)穿出圆筒(4)且分别置于与其相对应的储存腔体(3)内,加湿管道(68)置于储存腔体(3)内一端安装有第五阀门(69)且加湿管道(68)内同轴心转动安装有第八轴(70),第五阀门(69)经第五驱动杆(71)与第八轴(70)固定连接,第八轴(70)穿出第五阀门(69)且穿出一端套固有第九锥齿轮(72)且第九锥齿轮(72)面向第五阀门(69)一侧连接有第九弹簧(73),第九弹簧(73)另一端连接于套固在第八轴(70)上的第六圆板(74),第九锥齿轮(72)由易被磁铁吸引的材质制成且第六圆板(74)上设有第八电磁铁,第八电磁铁串联于设置在储存腔体(3)内的第四稳压回路中且第九锥齿轮(72)啮合于第二传动装置,第八轴(70)另一端向外穿出加湿管道(68)且穿出一端轴向滑动连接有第十锥齿轮(75),多个第十锥齿轮(75)共同啮合有第十一锥齿轮(76)且第十一锥齿轮(76)由设置于空气加湿器(67)顶部的第二驱动电机(77)驱动,第十锥齿轮(75)背离第十一锥齿轮(76)一侧连接有第十弹簧(78)且第十弹簧(78)另一端连接于套固在第八轴(70)上的第七圆板(79),第十锥齿轮(75)由易被磁铁吸引的材质制成且第七圆板(79)上设有第九电磁铁,第九电磁铁串联于第四稳压回路中,设置于各个储存腔体内的任一湿度传感器监测到与其相对应储存腔体内湿度低于所设定的正常区域范围时均可触发空气加湿器工作并且触发第二驱动电机工作,湿度传感器监测到湿度低于设定值时可使得相应储存腔体中的第四稳压回路断开。

7.根据权利要求6所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第二传动装置包括与通风阀门(17)同轴心设置的第九轴(80),第九轴(80)转动安装于储存箱(1)体侧壁上且通风阀门(17)经第六驱动杆(81)与第九轴(80)固定连接,位于同一储存腔体(3)内的两第九轴(80)经皮带轮组(82)传动连接有转动安装于储存腔体(3)顶壁上的第十轴(83),第十轴(83)经第二锥齿轮组(95)传动连接有转动安装于储存腔体(3)顶壁且竖向设置的第十一轴(84),第十一轴(84)上套固有分别与第七锥齿轮(52)、第八锥齿轮(64)、第九锥齿轮(72)啮合的第十二锥齿轮(85)。

8.根据权利要求6所述的电子通信元器件恒温防静电储存装置,其特征在于,所述第一阀门(10)、第三阀门(14)、第四阀门(16)、第五阀门(69)、通风阀门(17)结构相同,其组成包括第四圆环(86)且第四圆环(86)一侧设有沿其直径方向延伸且间隔环绕设置的滑槽(87),滑槽(87)内滑动配合有第二弧形板(88)且第二弧形板(88)与滑槽(87)侧壁之间连接有复位弹簧(89),多个第二弧形板(88)相互配合组成圆形且将第四圆环(86)中心部位进行封堵,多个第二弧形板(88)围成的圆形其中心部位刚好形成一个圆孔(90)使得与其相配合的轴穿过。

9.根据权利要求1所述的电子通信元器件恒温防静电储存装置,其特征在于,所述储存腔体(3)侧壁上设有推拉门(91)且送风腔体(7)顶部设有多个进风口(92),储存腔体(3)顶壁上设有加热熔丝(94),当储存腔体(3)内的温度传感器监测到温度低于所设定的正常值时,温度传感器发出指令经控制系统使得加热熔丝工作。
