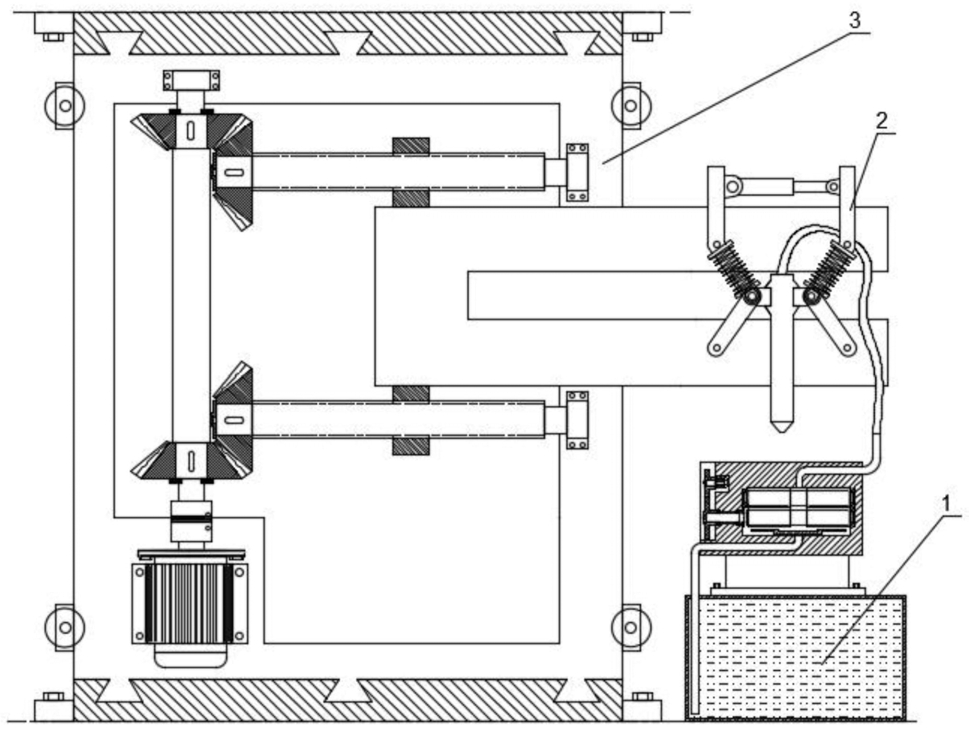

1.一种数控机床用二坐标切割水刀，包括高压组合(1)、安装刀架(2)、二坐标运动(3)，其特征在于：高压组合(1)由水箱(1-1)、高压输送机(1-2)、输水管(1-3)组成，水箱(1-1)安装于高压输送机(1-2)下侧，水箱(1-1)与高压输送机(1-2)连接，水箱(1-1)安装于输水管(1-3)下侧，高压输送机(1-2)安装于输水管(1-3)下侧，高压输送机(1-2)与输水管(1-3)；

高压输送机(1-2)由动力供给组合(1-2-1)、高压组合(1-2-2)、输送安装壳体(1-2-3)组成，动力供给组合(1-2-1)安装于高压组合(1-2-2)左侧，动力供给组合(1-2-1)与高压组合(1-2-2)连接，动力供给组合(1-2-1)安装于输送安装壳体(1-2-3)左侧，动力供给组合(1-2-1)与输送安装壳体(1-2-3)连接，高压组合(1-2-2)安装于输送安装壳体(1-2-3)内侧，高压组合(1-2-2)与输送安装壳体(1-2-3)连接；

动力供给组合(1-2-1)由电机(1-2-1-1)、主动齿轮(1-2-1-2)、从动齿轮(1-2-1-3)组成，电机(1-2-1-1)安装于主动齿轮(1-2-1-2)右侧，电机(1-2-1-1)与主动齿轮(1-2-1-2)连接，电机(1-2-1-1)安装于从动齿轮(1-2-1-3)上侧，主动齿轮(1-2-1-2)安装于从动齿轮(1-2-1-3)上侧，主动齿轮(1-2-1-2)与从动齿轮(1-2-1-3)连接；

高压组合(1-2-2)由动力传动轴(1-2-2-1)、啮合螺纹轴一(1-2-2-2)、深沟球轴承(1-

2-2-3)、啮合螺纹轴二(1-2-2-4)组成，动力传动轴(1-2-2-1)安装于啮合螺纹轴一(1-2-2-

2)左侧，动力传动轴(1-2-2-1)与啮合螺纹轴一(1-2-2-2)连接，动力传动轴(1-2-2-1)安装于深沟球轴承(1-2-2-3)内侧，动力传动轴(1-2-2-1)与深沟球轴承(1-2-2-3)连接，动力传动轴(1-2-2-1)安装于啮合螺纹轴二(1-2-2-4)下侧，动力传动轴(1-2-2-1)与啮合螺纹轴二(1-2-2-4)连接，啮合螺纹轴一(1-2-2-2)安装于深沟球轴承(1-2-2-3)内侧，啮合螺纹轴一(1-2-2-2)与深沟球轴承(1-2-2-3)连接，啮合螺纹轴一(1-2-2-2)安装于啮合螺纹轴二(1-2-2-4)下侧，啮合螺纹轴一(1-2-2-2)与啮合螺纹轴二(1-2-2-4)连接，深沟球轴承(1-

2-2-3)安装于啮合螺纹轴二(1-2-2-4)外侧，深沟球轴承(1-2-2-3)与啮合螺纹轴二(1-2-

2-4)连接；

输送安装壳体(1-2-3)由动力安装室(1-2-3-1)、高压室(1-2-3-2)、截流板(1-2-3-3)、入口(1-2-3-4)、出口(1-2-3-5)组成，动力安装室(1-2-3-1)安装于高压室(1-2-3-2)左侧，动力安装室(1-2-3-1)与高压室(1-2-3-2)连接，动力安装室(1-2-3-1)安装于截流板(1-2-

3-3)左侧，动力安装室(1-2-3-1)安装于入口(1-2-3-4)上侧，动力安装室(1-2-3-1)安装于出口(1-2-3-5)左侧，高压室(1-2-3-2)安装于截流板(1-2-3-3)上侧，高压室(1-2-3-2)与截流板(1-2-3-3)连接，高压室(1-2-3-2)安装于入口(1-2-3-4)下侧，高压室(1-2-3-2)安装于出口(1-2-3-5)上侧，截流板(1-2-3-3)安装于入口(1-2-3-4)上侧，截流板(1-2-3-3)安装于出口(1-2-3-5)下侧，入口(1-2-3-4)安装于出口(1-2-3-5)下侧；

安装刀架(2)由安装板(2-1)、刀架(2-2)、高压水刀(2-3)组成，安装板(2-1)安装于刀架(2-2)后侧，安装板(2-1)与刀架(2-2)连接，安装板(2-1)安装于高压水刀(2-3)后侧，刀架(2-2)安装于高压水刀(2-3)上侧，刀架(2-2)与高压水刀(2-3)连接；

刀架(2-2)由伸缩液压杆(2-2-1)、杠杆(2-2-2)、弹性支架(2-2-3)、滑块(2-2-4)、连杆(2-2-5)、夹块(2-2-6)组成，伸缩液压杆(2-2-1)安装于杠杆(2-2-2)上侧，伸缩液压杆(2-

2-1)与杠杆(2-2-2)连接，伸缩液压杆(2-2-1)安装于弹性支架(2-2-3)上侧，伸缩液压杆(2-2-1)安装于滑块(2-2-4)上侧，伸缩液压杆(2-2-1)安装于连杆(2-2-5)上侧，伸缩液压杆(2-2-1)安装于夹块(2-2-6)上侧，杠杆(2-2-2)安装于弹性支架(2-2-3)上侧，杠杆(2-2-

2)与弹性支架(2-2-3)连接，杠杆(2-2-2)安装于滑块(2-2-4)上侧，杠杆(2-2-2)与滑块(2-

2-4)连接，杠杆(2-2-2)安装于连杆(2-2-5)上侧，杠杆(2-2-2)安装于夹块(2-2-6)上侧，弹性支架(2-2-3)安装于滑块(2-2-4)上侧，弹性支架(2-2-3)与滑块(2-2-4)连接，弹性支架(2-2-3)安装于连杆(2-2-5)上侧，弹性支架(2-2-3)安装于夹块(2-2-6)上侧，滑块(2-2-4)安装于连杆(2-2-5)上侧，滑块(2-2-4)与连杆(2-2-5)连接，滑块(2-2-4)安装于夹块(2-2-

6)上侧，连杆(2-2-5)安装于夹块(2-2-6)下侧，连杆(2-2-5)与夹块(2-2-6)连接；

弹性支架(2-2-3)由双孔滑块(2-2-3-1)、归位弹簧(2-2-3-2)组成，双孔滑块(2-2-3-

1)安装于归位弹簧(2-2-3-2)下侧，双孔滑块(2-2-3-1)与归位弹簧(2-2-3-2)连接；

二坐标运动(3)由Z向运动组合(3-1)、X向运动组合(3-2)组成，Z向运动组合(3-1)安装于X向运动组合(3-2)后侧，Z向运动组合(3-1)与X向运动组合(3-2)连接；

Z向运动组合(3-1)由Z向液压杆(3-1-1)、Z向带滑块安装板(3-1-2)、Z向滑道(3-1-3)组成，Z向液压杆(3-1-1)安装于Z向带滑块安装板(3-1-2)外侧，Z向液压杆(3-1-1)与Z向带滑块安装板(3-1-2)连接，Z向液压杆(3-1-1)安装于Z向滑道(3-1-3)内侧，Z向带滑块安装板(3-1-2)安装于Z向滑道(3-1-3)内侧，Z向带滑块安装板(3-1-2)与Z向滑道(3-1-3)连接；

X向运动组合(3-2)由旋转电机(3-2-1)、主动伞齿轮(3-2-2)、从动伞齿轮(3-2-3)、丝母(3-2-4)、丝杆(3-2-5)组成，旋转电机(3-2-1)安装于主动伞齿轮(3-2-2)下侧，旋转电机(3-2-1)与主动伞齿轮(3-2-2)连接，旋转电机(3-2-1)安装于从动伞齿轮(3-2-3)下侧，旋转电机(3-2-1)安装于丝母(3-2-4)下侧，旋转电机(3-2-1)安装于丝杆(3-2-5)下侧，主动伞齿轮(3-2-2)安装于从动伞齿轮(3-2-3)下侧，主动伞齿轮(3-2-2)与从动伞齿轮(3-2-3)连接，主动伞齿轮(3-2-2)安装于丝母(3-2-4)左侧，主动伞齿轮(3-2-2)安装于丝杆(3-2-

5)左侧，从动伞齿轮(3-2-3)安装于丝母(3-2-4)左侧，从动伞齿轮(3-2-3)安装于丝杆(3-

2-5)左侧，从动伞齿轮(3-2-3)与丝杆(3-2-5)连接，丝母(3-2-4)安装于丝杆(3-2-5)外侧，丝母(3-2-4)与丝杆(3-2-5)连接；

高压组合(1)安装于安装刀架(2)下侧，高压组合(1)与安装刀架(2)连接，高压组合(1)安装于二坐标运动(3)右侧，安装刀架(2)安装于二坐标运动(3)右侧，安装刀架(2)与二坐标运动(3)连接。

2.根据权利要求1所述的一种数控机床用二坐标切割水刀，其特征在于：所述杠杆(2-

2-2)数量为两个。

3.根据权利要求1所述的一种数控机床用二坐标切割水刀，其特征在于：所述安装板(2-1)与丝母(3-2-4)连接。

4.根据权利要求1所述的一种数控机床用二坐标切割水刀，其特征在于：所述丝杆(3-

2-5)数量为两个。
