专利号: 201910104288X
申请人: 浦江漱金电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

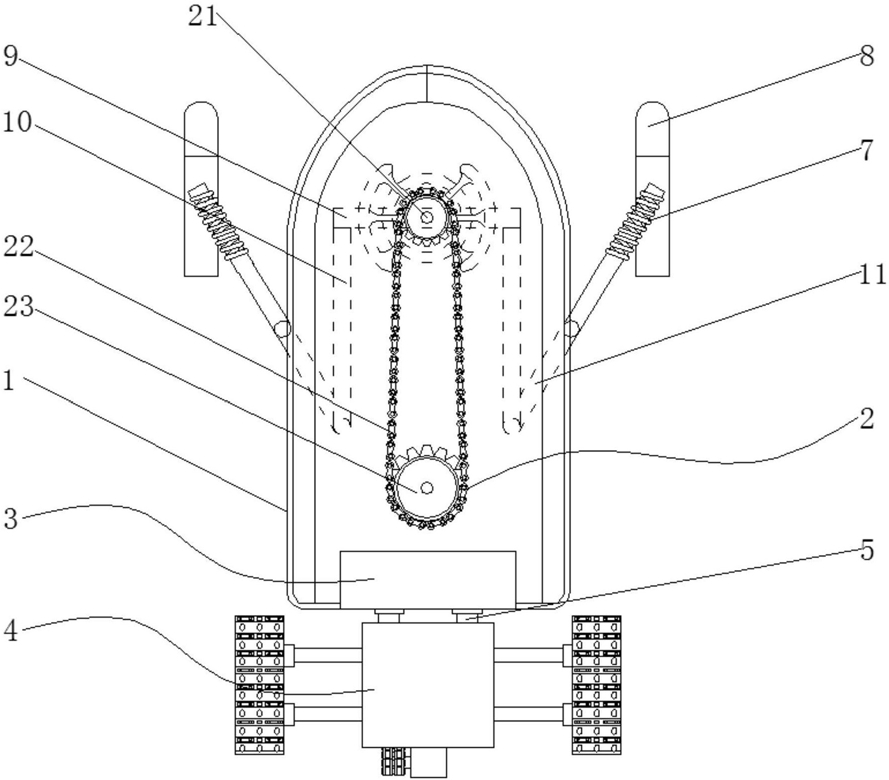

1.一种冰雪运动滑行推进装置,其特征在于:包括滑行艇本体(1),所述滑行艇本体(1)内部设置有转向装置(2),所述转向装置(2)包括主动转向齿轮(21),所述主动转向齿轮(21)通过转向链条(22)与从动转向齿轮(23)相连,所述主动转向齿轮(21)的直径小于从动转向齿轮(23)的直径,所述主动转向齿轮(21)与从动转向齿轮(23)分别设置在一个转动轴上,所述主动转向齿轮(21)相连的转动轴顶部设置有第一转向锥齿轮(24),所述第一转向锥齿轮(24)与第二转向锥齿轮(25)相啮合,所述第二转向锥齿轮(25)设置在转向杆(26)上,所述转向杆(26)与方向盘(27)相连,所述转向杆(26)上还设置有转向板(9),所述转向板(9)的两端分别与一个导杆(10)的一端铰接连接,所述导杆(10)另一端与调节杆(11)的一端铰接,所述调节杆(11)的另一端与辅助滑行板(8)相连,所述调节杆(11)的中部铰接在所述滑行艇本体(1)上,所述滑行艇本体(1)底部的前后两端均设置有一个舵盘(28),两个所述舵盘(28)分别与两个转动轴的底部相连,两个所述舵盘(28)上均设置有导向条(29),两个所述舵盘(28)上的导向条(29)均平行于所述滑行艇本体(1)的长度方向,所述滑行艇本体(1)的后端设置有升降调节装置(3),所述升降调节装置(3)与推进装置(4)相连。

2.根据权利要求1所述的一种冰雪运动滑行推进装置,其特征在于,所述升降调节装置(3)包括调节箱(31),所述调节箱(31)内部底端设置有固定板(32),所述固定板(32)上端设置有支撑板(33),所述固定板(32)内部设置有调节电机(34),所述调节电机(34)转动轴穿过固定板(32)与调节转轴(35)相连,所述调节转轴(35)设置在支撑板(33)内,所述调节转轴(35)上设置有第一皮带轮(36)和第二皮带轮(37),所述第一皮带轮(36)通过传动皮带(38)与第三皮带轮(39)相连,所述第三皮带轮(39)设置在第一调节杆(310)上,所述第一调节杆(310)设置在支撑板(33)内部左侧,所述第二皮带轮(37)通过传动皮带(38)与第四皮带轮(311)相连,所述第四皮带轮(311)设置在第二调节杆(312)上,所述第二调节杆(312)设置在支撑板(33)内部右侧,所述第一调节杆(310)与第二调节杆(312)均与一个升降丝杠(313)相连,所述升降丝杠(313)设置在调节箱(31)内部的左右两侧,所述升降丝杠(313)上设置有升降螺母(314),两个所述升降螺母(314)之间通过连接板(315)相连,所述连接板(315)上设置有连接座,连接座通过连接杆(5)与推进装置(4)相连。

3.根据权利要求2所述的一种冰雪运动滑行推进装置,其特征在于,所述推进装置(4)包括推进箱(41),所述推进箱(41)内部前后两侧分别设置有一个推进轴(42),两个所述推进轴(42)的两端均穿过推进箱(41)与推进轮(43)相连,两个所述推进轮(43)的表面通过推进履带(44)相连,所述推进箱(41)下端设置有电机保护箱,电机保护箱内设置有推进电机(45),所述推进电机(45)转动轴与推进齿轮相连,推进齿轮通过推进链条(46)与另一个推进齿轮相连,另一个推进齿轮设置在推进箱(41)内部下方的推进轴(42)上,所述推进箱(41)内部的两个推进轴(42)上均设置有一个推进皮带轮(47),两个所述推进皮带轮(47)之间通过推进皮带(48)相连,所述推进箱(41)的上端与连接杆(5)相连。

4.根据权利要求1所述的一种冰雪运动滑行推进装置,其特征在于,所述调节杆(11)上设置有减震弹簧(7)。
