专利号: 2019100953062
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

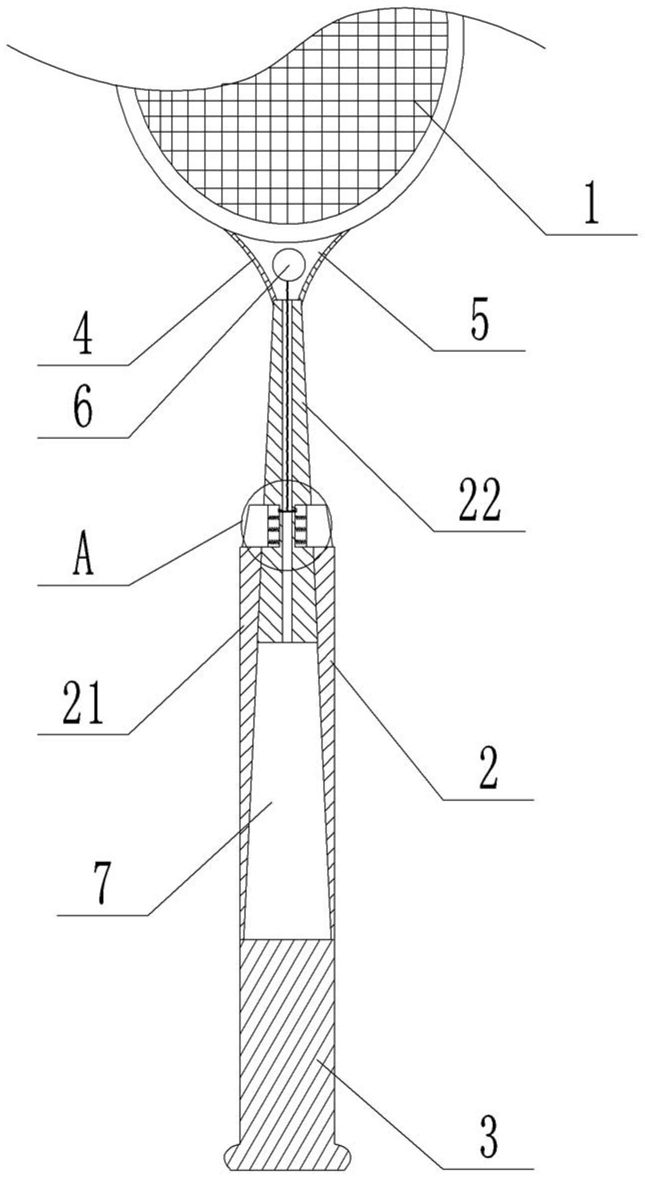

1.带微型蓝牙音响的羽毛球拍,包括拍头、拍杆和拍柄,拍头的底部通过连接部与拍杆的顶部连接,所述拍杆的底部与拍柄连接,其特征在于,还包括:音响装置,包括连接部内开设的空腔,空腔的一侧开口,空腔内设置有微型蓝牙音响和用于给微型蓝牙音响供电的电池,微型蓝牙音响的喇叭朝向空腔的开口处;

伸缩装置,拍杆包括固定杆和伸缩杆,所述伸缩杆靠近拍头,固定杆靠近拍柄;所述固定杆内开设有楔形腔,所述伸缩杆滑动连接于楔形腔内,所述伸缩杆的周面为与楔形腔内壁贴合的楔形面;

挡块装置,包括伸缩杆的一侧开设的凹槽,凹槽内通过弹性件连接有挡块;所述伸缩杆内设有条形腔,条形腔与凹槽通过管道相连通,凹槽内壁上设有触碰开关,条形腔内设有连接微型蓝牙音响的导线,导线远离微型蓝牙音响的一端穿过管道与触碰开关连接;挡块位于楔形腔时被楔形腔内壁完全压缩至凹槽内与触碰开关接触,所述挡块能够滑出楔形腔,并在滑出楔形腔时向外弹出远离触碰开关;

所述挡块装置为四个,且周向均匀地分布在伸缩杆周面上;所述挡块朝向楔形腔内壁的一面为与楔形腔内壁贴合的楔形面。

2.根据权利要求1所述的带微型蓝牙音响的羽毛球拍,其特征在于:所述连接部上还设有用于给电池充电的USB接口。

3.根据权利要求1所述的带微型蓝牙音响的羽毛球拍,其特征在于:所述空腔内还设有用于给微型蓝牙音响避震的避震器。

4.根据权利要求1所述的带微型蓝牙音响的羽毛球拍,其特征在于:所述拍柄上设有防滑材料制成的缠绕带。
