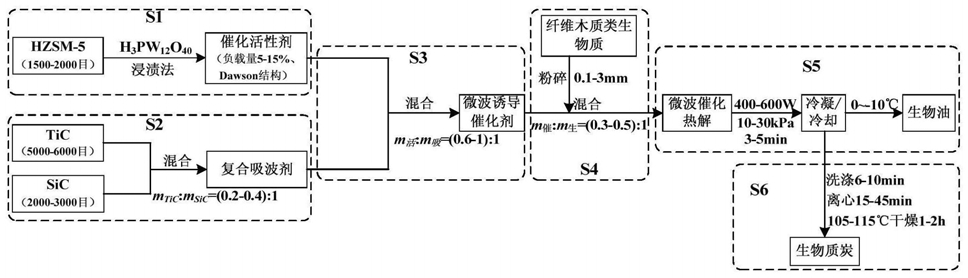

1.一种生物质催化热解方法，其特征是，包括以下步骤：采用负载型磷钨酸HZSM-5作为活性剂，其中磷钨酸的负载量为5-15％；

将TiC和SiC粉体组成的混合物作为复合吸波剂，其中TiC与SiC质量比为(0.2-0.4)：1；

将所述活性剂与复合吸波剂组成的混合物作为微波诱导催化剂，所述活性剂与所述复合吸波剂质量比为(0.6-1)：1；

将所述微波诱导催化剂与生物质按质量比(0.3-0.5)：1进行均匀混合，将催化剂与生物质的混合物移入微波反应器进行催化热解反应，微波功率为400～600W，真空压力为10～

30kPa，反应时间为3～5min，将抽出的热解气进行冷凝后得到液相产物，上层油相即为生物油；

将反应器中残留的固体产物经蒸馏水洗涤、分离、干燥得生物质炭副产物。

2.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述负载型磷钨酸HZSM-5活性剂的制备方法为浸渍法，所述磷钨酸为Dawson结构，所述磷钨酸的负载量为

10％。

3.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述HZSM-5为粉体，硅铝比为50，目数为1500-2000。

4.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述TiC为粉体，目数为

5000-6000，所述SiC为粉体，目数为2000-3000。

5.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述生物质颗粒粒径为

0.1～3.0mm。

6.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述TiC与SiC质量比为

0.3。

7.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述活性剂与复合吸波剂质量比为0.8。

8.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述微波诱导催化剂与生物质质量比为0.4。

9.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述微波功率为500W，真空压力为20kPa，反应时间为4min。

10.根据权利要求1所述的一种生物质催化热解方法，其特征是，所述冷凝温度为0～-

10℃；

所述蒸馏水洗涤时间为6-10min、离心分离15-45min，并于105-115℃恒温干燥1-2h后得生物质炭副产物。
