专利号: 2019100904901
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

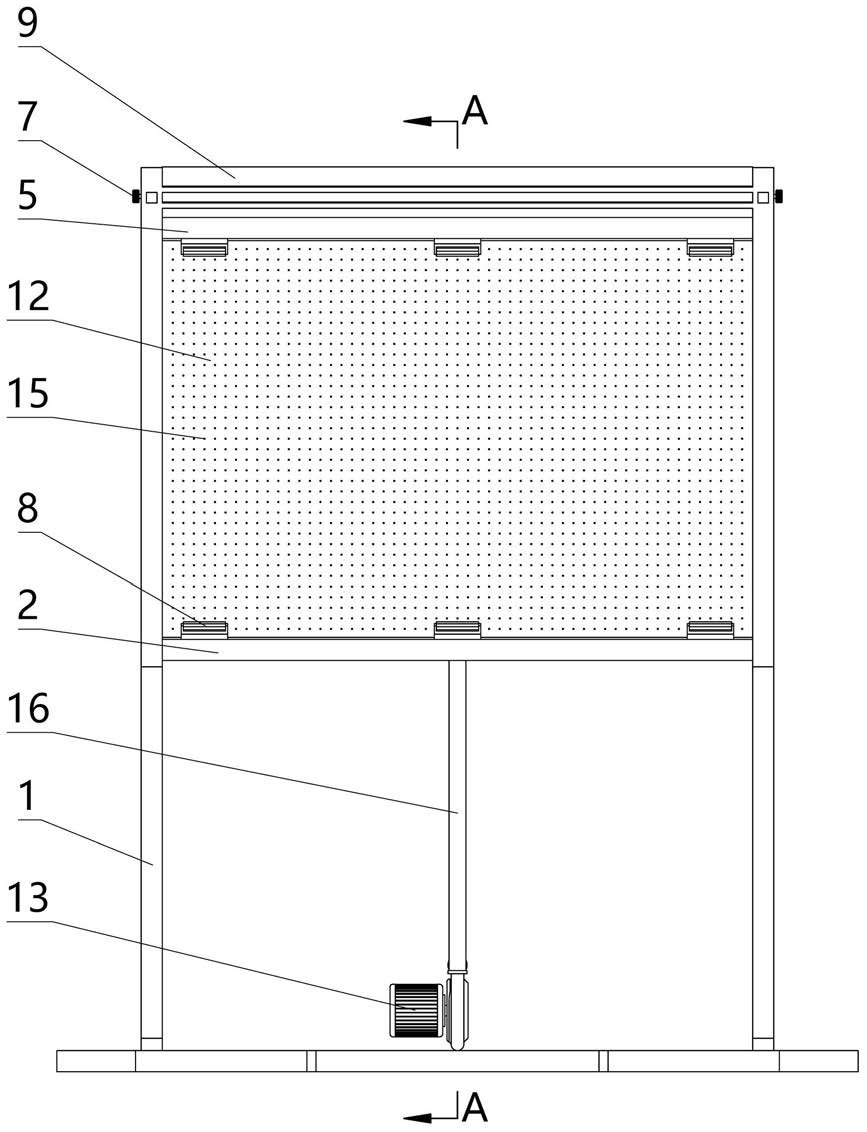

1.一种艺术设计用画架,包括支架(1),其特征在于,所述的支架(1)上有可转动的下托板(2),支架(1)上有置于下托板(2)上方并与下托板(2)的转动轴线同轴设置的弧形滑轨(3),弧形滑轨(3)上有可滑动的滑块(4),滑块(4)上有置于下托板(2)和弧形滑轨(3)之间并与下托板(2)平行设置的上托板(5),上托板(5)与滑块(4)沿下托板(2)的转动轴线径向滑动连接,所述的上托板(5)与滑块(4)之间有弹簧(6),上托板(5)在弹簧(6)的弹力作用下向心滑动;所述的滑块(4)与弧形滑轨(3)之间有锁紧装置(7);所述的下托板(2)和上托板(5)上分别有夹持装置(8),所述的夹持装置(8)包括沿下托板(2)的轴线方向分布的多个弹性夹持臂(801),至少一个所述弹性夹持臂(801)与下托板(2)固定连接,其余所述弹性夹持臂(801)与下托板(2)轴向滑动连接;所述弹性夹持臂(801)的夹持末端有可转动的滚轮(802);所述的支架(1)上有置于弧形滑轨(3)和滑块(4)上方的光伏板(9),光伏板(9)上开设有沿下托板(2)的转动轴线方向贯穿光伏板(9)的通槽(10),支架(1)上有置于通槽(10)内的至少两个辊轴(11),通过通槽(10)与辊轴(11)实现光伏板(9)的位移;还包括画板(12)和空气压缩设备(13),所述的画板(12)内部设有空腔(14),画板(12)上有置于空腔(14)一侧的若干微孔(15)使空腔(14)与外部连通,所述的空气压缩设备(13)与空腔(14)经软管(16)连接。

2.根据权利要求1所述的一种艺术设计用画架,其特征在于,锁紧装置(7)为螺装于滑块(4)上的锁紧螺钉,所述的锁紧螺钉与下托板(2)的轴向平行设置并与弧形滑轨(3)对应。

3.根据权利要求1所述的一种艺术设计用画架,其特征在于,锁紧装置(7)包括沿下托板(2)的轴向插装于滑块(4)上的柱销,弧形滑轨(3)上有多个与柱销匹配的插孔。

4.根据权利要求1所述的一种艺术设计用画架,其特征在于,辊轴(11)与支架(1)之间阻尼转动连接。

5.根据权利要求1所述的一种艺术设计用画架,其特征在于,光伏板(9)和通槽(10)分别为与弧形滑轨(3)同轴设置的弧形结构。

6.根据权利要求1所述的一种艺术设计用画架,其特征在于,空气压缩设备(13)为微型气泵,所述微型气泵的吸气端与空腔(14)经软管(16)连接。

7.根据权利要求1所述的一种艺术设计用画架,其特征在于,空气压缩设备(13)包括风机(1301)和文丘里管(1302),所述风机(1301)的一端与文丘里管(1302)的一端连通,所述软管(16)与文丘里管(1302)的喉道垂直连通。

8.根据权利要求1所述的一种艺术设计用画架,其特征在于,支架(1)的下部为C字形架。

9.根据权利要求1所述的一种艺术设计用画架,其特征在于,支架(1)的底部安装有万向轮。
