专利号: 2019100752398
申请人: 深圳市鸿盛凯技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 染料;涂料;抛光剂;天然树脂;黏合剂;其他类目不包含的组合物;其他类目不包含的材料的应用
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

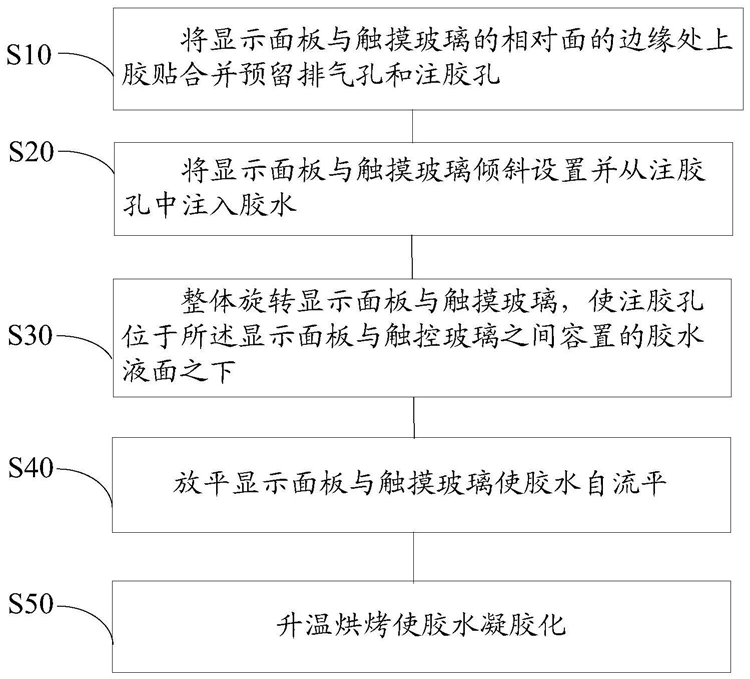

1.一种显示屏水胶贴合工艺,其特征在于,包括以下步骤:将显示面板与触控玻璃的贴合面的边缘处上胶贴合并预留排气孔和注胶孔;

将显示面板与触控玻璃倾斜设置并从注胶孔中注入胶水;

整体旋转显示面板与触控玻璃,使注胶孔位于所述显示面板与触控玻璃之间容置的胶水液面之下;

放平显示面板与触控玻璃使胶水自流平;

升温烘烤使胶水凝胶化。

2.根据权利要求1所述的显示屏水胶贴合工艺,其特征在于,在所述将显示面板与触控玻璃倾斜设置并从注胶孔中注入胶水的步骤之前,所述显示屏水胶贴合工艺还包括:在排气孔处设置排气组件,在注胶孔处设置注胶组件。

3.根据权利要求2所述的显示屏水胶贴合工艺,其特征在于,在所述升温烘烤使胶水凝胶化的步骤之后,所述显示屏水胶贴合工艺还包括:将所述排气组件和注胶组件取出;

在所述排气孔和注胶孔处填充胶水并进行烘烤。

4.根据权利要求1所述的显示屏水胶贴合工艺,其特征在于,在所述整体旋转显示面板与触控玻璃,使注胶孔位于所述显示面板与触控玻璃之间容置的胶水液面之下的步骤之前,所述显示屏水胶贴合工艺还包括:在所述触控玻璃的外表面设置注胶压板。

5.一种显示屏水胶贴合设备,所述显示屏包括显示面板和触控玻璃,其特征在于,所述显示屏水胶贴合设备包括第一柔性机械手、设置在所述第一柔性机械手的自由端的卡爪、与所述卡爪连接的卡座以及设置在所述卡座上、用于承托和固定所述显示面板的第一治具;所述显示屏水胶贴合设备还包括用于放置触控玻璃的第二治具。

6.根据权利要求5所述的显示屏水胶贴合设备,其特征在于,所述第一治具上设置有一端用于与所述显示屏的注胶孔连通的注胶管路,所述注胶管路的另一端设置在所述卡座上,所述卡爪上设置有与所述注胶管路连通的连接头。

7.根据权利要求5所述的显示屏水胶贴合设备,其特征在于,所述显示屏水胶贴合设备还包括与所述第一柔性机械手相对设置的第二柔性机械手,所述第二治具设置在所述第二柔性机械手的自由端。

8.一种显示屏水胶贴合设备,所述显示屏包括显示面板和触控玻璃,其特征在于,所述显示屏水胶贴合设备包括:第一安装架;

旋转驱动机构,包括设置在所述第一安装架上的旋转驱动件以及与所述旋转驱动件的输出端连接的旋转传动组件;

第三治具,包括用于承托和固定所述显示面板的第一板体,所述第一板体与所述旋转传动组件的输出端连接;

倾斜驱动机构,与所述第一安装架连接并驱动所述第一板体与水平面保持预设夹角。

9.根据权利要求8所述的显示屏水胶贴合设备,其特征在与,所述第三治具还包括一边与所述第一板体铰接的第二板体,所述第二板体远离铰接处的一端设置有锁体,所述第一板体上相对所述锁体设置有锁扣,所述第一板体与所述第二板体之间可形成用于夹持所述显示屏的空间。
