1.一种支链型硅烷、聚醚、烷基共改性硅油的制备方法，其特征在于：包括，将含氢硅油加入溶剂中，搅拌预热；

加入催化剂；

滴加烯丙基聚醚，搅拌加热反应；

滴加烯烃和乙烯基支链型硅烷，加热反应后降至室温，旋蒸；

用碱和酸除去反应杂物，中和；

水洗离心后旋蒸，即得支链型硅烷、聚醚烷基共改性硅油。

2.如权利要求1所述支链型硅烷、聚醚烷基共改性硅油的制备方法，其特征在于：所述溶剂为异丙醇；所述催化剂为铂催化剂；所述烯烃为1-十二烯；所述乙烯基支链型硅烷为乙烯基三(三甲基硅氧烷)硅烷；所述碱为氢氧化钠；所述酸为盐酸。

3.如权利要求1或2所述支链型硅烷、聚醚烷基共改性硅油的制备方法，其特征在于：按质量份数计，所述烯丙基聚醚和所述烯烃和所述乙烯基支链型硅烷的总用量为100份，所述溶剂用量为50～200份，所述催化剂用量为0.1～0.3份；所述烯丙基聚醚、所述烯烃和所述乙烯基支链型硅烷共含有的C＝C与所述含氢硅烷含有的Si-H数目比为1.1:1；所述烯丙基聚醚、所述烯烃和所述乙烯基支链型硅烷是摩尔比为1:1:1。

4.如权利要求3所述支链型硅烷、聚醚烷基共改性硅油的制备方法，其特征在于：所述烯丙基聚醚的分子量为300～600；所述含氢硅油的活泼氢含量为0.18～0.755wt％；所述含氢硅油的粘度为40～60cot；所述碱的浓度为0.0025mol/L；所述酸的浓度为0.002mol/L。

5.如权利要求1、2或4任一所述支链型硅烷、聚醚烷基共改性硅油的制备方法，其特征在于：所述烯丙基聚醚的分子量为400；所述含氢硅油的活泼氢含量为1.8wt％；所述含氢硅油的粘度为50cot。

6.如权利要求5所述支链型硅烷、聚醚烷基共改性硅油的制备方法，其特征在于：所述将含氢硅油加入溶剂中，搅拌预热，其预热温度为50℃；所述滴加烯丙基聚醚，搅拌加热反应，其滴加时长为15～30min，其反应温度为85℃，其反应时间为2h；所述滴加烯烃和乙烯基支链型硅烷，加热反应后降至室温，旋蒸，其滴加时长为15～30min，其反应温度为70～120℃，其反应时间为3～7h。

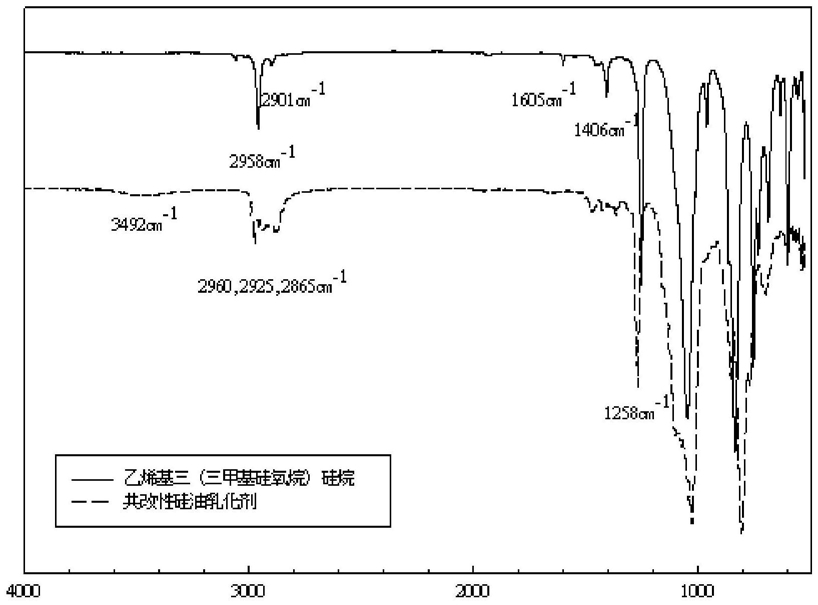

7.利用权利要求1～6制备的一种支链型硅烷、聚醚烷基共改性硅油，其特征在于：支链型硅烷、聚醚烷基共改性硅油结构式如下：其中：n＝5～12，x＝1～18，y＝1～18，z＝1～18，m＝10～50。

8.如权利要求7所述支链型硅烷、聚醚烷基共改性硅油，其特征在于：所述支链型硅烷、聚醚烷基共改性硅油结构式中n＝6；所述支链型硅烷、聚醚烷基共改性硅油的产率为

94.32％、纯度为96.42％。

9.如权利要求7或8所述支链型硅烷、聚醚烷基共改性硅油，其特征在于：用所述支链型硅烷、聚醚烷基共改性硅油制得的乳液粒径为3～8μm。

10.如权利要求7或8所述支链型硅烷、聚醚烷基共改性硅油，其特征在于：用所述支链型硅烷、聚醚烷基共改性硅油制得的乳液粒径为5.2±0.5μm，放置6个月不分层。
