1.热交换管（LNQ-HG），其特征在于：包含第一管（LNQ-HG-1）、第二管（LNQ-HG-2）、第三管（LNQ-HG-3）、第四管（LNQ-HG-4）、第五管（LNQ-HG-5）、第六管（LNQ-HG-6）、第七管（LNQ-HG-7）；

热交换管（LNQ-HG）中：第一管（LNQ-HG-1）以轴线水平的方式摆放；

热交换管（LNQ-HG）中：第二管（LNQ-HG-2）以轴线竖直的方式摆放；

热交换管（LNQ-HG）中：第三管（LNQ-HG-3）以轴线竖直的方式摆放；

热交换管（LNQ-HG）中：第四管（LNQ-HG-4）以轴线水平的方式摆放；

热交换管（LNQ-HG）中：第五管（LNQ-HG-5）以轴线竖直的方式摆放；

热交换管（LNQ-HG）中：第六管（LNQ-HG-6）以轴线竖直的方式摆放；

热交换管（LNQ-HG）中：第七管（LNQ-HG-7）以轴线水平的方式摆放；

热交换管（LNQ-HG）中：第二管（LNQ-HG-2）的下端对外部具有开口；

热交换管（LNQ-HG）中：第六管（LNQ-HG-6）的下端对外部具有开口；

热交换管（LNQ-HG）中：第一管（LNQ-HG-1）的左端、第三管（LNQ-HG-3）的下端、第二管（LNQ-HG-2）的上端，三者相接并相通；

热交换管（LNQ-HG）中：第七管（LNQ-HG-7）的右端、第五管（LNQ-HG-5）的下端、第六管（LNQ-HG-6）的上端，三者相接并相通；

热交换管（LNQ-HG）中：第三管（LNQ-HG-3）的上端与第四管（LNQ-HG-4）的右端相接并相通；

热交换管（LNQ-HG）中：第五管（LNQ-HG-5）的上端与第四管（LNQ-HG-4）的左端相接并相通；

用于气体冷凝器的热交换器；

气体冷凝器的热交换器具有多个热交换管（LNQ-HG）；

热交换管（LNQ-HG）构成热交换器的组合方法是，将相邻的两个热交换管（LNQ-HG）命名为左热交换管、右热交换管，则有左热交换管的第一管（LNQ-HG-1）与右热交换管的第七管（LNQ-HG-7）相接并相通；

气体冷凝器，包括上腔（LNQ-SQ）、下腔（LNQ-XQ）、进气管（LNQ-JG）、排气管（LNQ-PQG）、热交换器、平衡气管（LNQ-QG2）、第二分离阀（FLF2）、排水管（LNQ-PSG）、排气泵（B2）；

气体冷凝器中：上腔（LNQ-SQ）充满冷却水用于冷却；

气体冷凝器中：下腔（LNQ-XQ）的容腔未被水充满，留有气体空间，气体空间通过平衡气管（LNQ-QG2）与大气相通，平衡气管（LNQ-QG2）在大气中的开口位置的高度高于上腔（LNQ-SQ）所通水的最高点；

气体冷凝器的第二分离阀（FLF2）和混合容器（R3）的第一分离阀（FLF1）一样，也是一种水气分离阀（FLF）只释放水不释放气体；

水气分离阀（FLF）包含出水管（FLF-CSG）、锥形腔（FLF-ZXQ）、重球（FLF-ZQ）、浮球（FLF-FQ）；

气体冷凝器的第二分离阀（FLF2）中：锥形腔（FLF-ZXQ）的以轴线竖直的方式安放，锥形腔（FLF-ZXQ）的大端在上，锥形腔（FLF-ZXQ）的小端在下；

气体冷凝器的第二分离阀（FLF2）中：重球（FLF-ZQ）的密度大于应用环境中的水；

气体冷凝器的第二分离阀（FLF2）中：浮球（FLF-FQ）的密度小于应用环境中的水；

气体冷凝器的第二分离阀（FLF2）中：锥形腔（FLF-ZXQ）的下端与出水管（FLF-CSG）的最高点相连；

气体冷凝器的第二分离阀（FLF2）中：重球（FLF-ZQ）的直径小于锥形腔（FLF-ZXQ）的大端，重球（FLF-ZQ）的直径大于锥形腔（FLF-ZXQ）的小端；

气体冷凝器的第二分离阀（FLF2）中：重球（FLF-ZQ）装置在锥形腔（FLF-ZXQ）内；

气体冷凝器的第二分离阀（FLF2）中：浮球（FLF-FQ）通过软线与重球（FLF-ZQ）相连，当水气分离阀（FLF）所在容腔的水将浮球（FLF-FQ）浮起时重球（FLF-ZQ）被浮球（FLF-FQ）拉起，锥形腔（FLF-ZXQ）的下端放开，水依次通过锥形腔（FLF-ZXQ）的上端、锥形腔（FLF-ZXQ）的下端、出水管（FLF-CSG）排出，当水面高度降低重球（FLF-ZQ）因为重力落在锥形腔（FLF-ZXQ）的下端，锥形腔（FLF-ZXQ）的下端封闭，不再排出水，由于浮球（FLF-FQ）通过软线与重球（FLF-ZQ）相连所以当水面下降到重球高度加线长时锥形腔（FLF-ZXQ）的下端封闭，所以气体无法被排出；

气体冷凝器的第二分离阀（FLF2）的锥形腔（FLF-ZXQ）的上端与下腔（LNQ-XQ）相通，第二分离阀（FLF2）的锥形腔（FLF-ZXQ）的下端高于下腔（LNQ-XQ）的底部，第二分离阀（FLF2）的出水管（FLF-CSG）的出口的最低点高于下腔（LNQ-XQ）的底部；

气体冷凝器的热交换器由多个热交换管（LNQ-HG）组成；

气体冷凝器的热交换管（LNQ-HG）构成热交换器的组合方法是，将相邻的两个热交换管（LNQ-HG）命名为左热交换管、右热交换管，则有左热交换管的第一管（LNQ-HG-1）与右热交换管的第七管（LNQ-HG-7）相接并相通；

气体冷凝器中：热交换器的所有热交换管（LNQ-HG）的第二管（LNQ-HG-1）的下端的开口和第六管（LNQ-HG-6）的下端的开口的水平位置低于第二分离阀（FLF2）的锥形腔（FLF-ZXQ）上端；

气体冷凝器中：热交换器的所有热交换管（LNQ-HG）的第二管（LNQ-HG-1）的下端的开口和第六管（LNQ-HG-6）的下端在下腔（LNQ-XQ）内；

气体冷凝器中：热交换器的所有热交换管（LNQ-HG）的第二管（LNQ-HG-1）的下端的开口和第六管（LNQ-HG-6） 气体冷凝器中：排气泵（B2）的入气口与最左边的热交换管（LNQ-HG）的第七管（LNQ-HG-7）相通，排气泵（B2）的出气口与排水管（LNQ-PSG）的入气口相通，进气管（LNQ-JG）与最右边的热交换管（LNQ-HG）的第一管（LNQ-HG-1）相通，气体通过热交换器后冷却，气体中所包含的水微滴凝聚成水珠，水珠落入下腔（LNQ-XQ）内，下腔（LNQ-XQ）内水达到一定水位后，经过第二分离阀（FLF2）排出一部分并保留一部分，达到除去气体中所含的水成分；

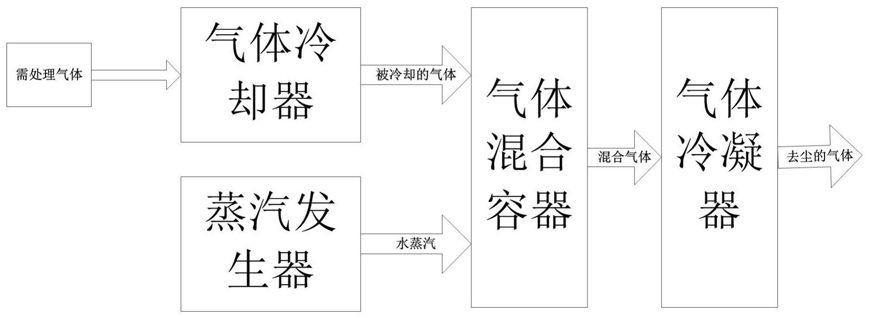

气体冷凝器与机械旋转式气泡产生器（R1）、加热容器（R2）、混合容器（R3）、进气管道（JQG）、制冷制热器（ZLQ-3）、搭配构成气体除尘系统；

机械旋转式气泡产生器（R1）包含转子（1）、容器（2）、盖子（3）、轴承（4）、电机（5）、铆钉（6）；

转子（1）包含连接部（1-1）、倒扣容器（1-2）、腰口（1-3）、出气孔（1-4）、进气开口（1-8）、驱动叶片组（1-5）；

转子（1）中：连接部（1-1）为圆柱形，连接部（1-1）上具有连接孔（1-7），连接部（1-1）的轴线与连接孔（1-7）的轴线垂直相交，连接部（1-1）上端具有电机连接结构；

转子（1）中：倒扣容器（1-2）为圆柱形，倒扣容器（1-2）内具有圆柱形空腔（1-6），圆柱形空腔（1-6）与倒扣容器（1-2）共轴，倒扣容器（1-2）的上端封闭；

转子（1）中：腰口（1-3）为锥台状，腰口（1-3）具有锥台状空腔，腰口（1-3）的锥台状空腔的轴线与腰口（1-3）的轴线重合，腰口（1-3）的锥台状空腔的开口大的端与倒扣容器（1-2）下端相通；

转子（1）中：进气开口（1-8）为圆柱状，进气开口（1-8）具有圆柱状空腔，进气开口（1-8）的轴线与进气开口（1-8）的圆柱状空腔共轴，进气开口（1-8）的圆柱状空腔与腰口（1-3）的锥台状空腔的开口小的端相通；

转子（1）中：驱动叶片组（1-5）由上叶片（1-5-3-1）和下叶片（1-5-3-2）构成，上叶片和下叶片均为弧形；上叶片（1-5-3-1）和下叶片（1-5-3-2）平行，上叶片（1-5-3-1）的内侧和倒扣容器（1-2）的外壁相连，下叶片（1-5-3-2）的内侧和倒扣容器（1-2）的外壁相连，上叶片（1-5-3-1）的外侧和下叶片（1-5-3-2）的外侧之间为开放的，上叶片（1-5-3-1）的首端到倒扣容器（1-2）的上端的距离 大于 上叶片（1-5-3-1）的尾端到倒扣容器（1-2）的上端的距离；下叶片（1-5-3-2）的首端到倒扣容器（1-2）的上端的距离 大于 下叶片（1-5-3-2）的尾端到倒扣容器（1-2）的上端的距离；下叶片（1-5-3-2）的外缘弧线与上叶片（1-5-3-1）的外缘弧线共面；上叶片（1-5-3-1）的外缘弧线的长度为外援弧线所在圆的六分之一；驱动叶片组（1-5）的数量为3（1-5-1、1-5-2、1-5-3），3个驱动叶片组（1-5-1、1-5-2、1-5-3）以倒扣容器（1-2）的轴线为中心线呈圆周阵列分布；

转子（1）中：出气孔（1-4）穿透倒扣容器（1-2）的壁，出气孔（1-4）的内端与倒扣容器（1-

2）的圆柱形空腔（1-6）相通；出气孔（1-4）的外端空间位置位于驱动叶片组（1-5）的上叶片（1-5-3-1）的尾端与驱动叶片组（1-5）的下叶片（1-5-3-2）的尾端的中间，出气孔（1-4）的数量为3 ，每个驱动叶片组（1-5）对应一个出气孔（1-4），3个出气孔（1-4）以倒扣容器（1-2）的轴线为中心线呈圆周阵列分布；

容器（2）包括容腔、造浪圆筒（2-1）、进气管（2-2）、透水通道（2-3）、支撑部（2-4）、容器脚（2-5）；

容器（2）中：容腔为锥台状腔体，大端朝上，下端朝下；

容器（2）中：造浪圆筒（2-1）位于容腔内，造浪圆筒（2-1）为圆筒状，造浪圆筒（2-1）的内壁上具有3个凹陷弧面（2-1-1），3个凹陷弧面（2-1-1）以造浪圆筒（2-1）的轴线为中心线呈圆周阵列分布，凹陷弧面（2-1-1）的表面到造浪圆筒（2-1）轴线的距离 大于 造浪圆筒（2-

1）的内壁上不具备凹陷弧面（2-1-1）的地方到造浪圆筒（2-1）轴线的距离；凹陷弧面（2-1-

1）的第一端与第二端在造浪圆筒（2-1）的内截面圆的跨度为造浪圆筒（2-1）的内截面圆的六分之一；支撑部（2-4）的第一端连接造浪圆筒（2-1）外壁，支撑部（2-4）的第二端连接容腔侧面，起支撑造浪圆筒（2-1）的作用；造浪圆筒（2-1）与容腔共轴，造浪圆筒（2-1）上端的水平高度低于容腔的大端的水平高度；

容器（2）中：透水通道（2-3）位于造浪圆筒（2-1）的下端与容腔底部之间，容腔内的水能够由透水通道（2-3）进入造浪圆筒（2-1）；

容器（2）中：进气管（2-2）与造浪圆筒（2-1）共轴，进气管（2-2）由外部穿过容腔底部界面进入造浪圆筒（2-1）内；

容器（2）中：容器脚（2-5）位于容器下部，起支撑作用，方便放置；

盖子（3）包括本体、电机支撑部（3-1）、电机轴孔（3-2）、出气管（3-3）、电机轴防水柱（3-

4）；

盖子（3）中：本体为圆盘状，电机支撑部（3-1）为圆筒状，用于支撑电机；

盖子（3）中：电机支撑部（3-1）位于本体上方，电机支撑部（3-1）与本体共轴，电机支撑部（3-1）的外直径小于本体的外直径；

盖子（3）中：电机轴防水柱（3-4）位于本体下方，电机轴防水柱（3-4）与本体共轴；

盖子（3）中：电机轴孔（3-2）的内直径小于电机支撑部（3-1）的外直径；电机轴孔（3-2）与电机轴防水柱（3-4）共轴，电机轴孔（3-2）第一端与电机支撑部（3-1）相通，电机轴孔（3-

2）第二端位于电机轴防水柱（3-4）下表面上；

盖子（3）中：出气管（3-3）位于本体上方，出气管（3-3）的管腔穿透本体；出气管（3-3）的管腔开口位于本体的下表面；

轴承（4）用于连接转子（1）的连接部（1-1）与盖子；电机（5）安装在盖子（3）的电机支撑部（3-1）上，转子（1）的连接部穿过盖子（3）与电机轴孔（3-2）相连，盖子（3）安装在容器（2）上端；容器（2）的进气管（2-2）伸入转子（1）的倒扣容器（1-2）的圆柱形空腔（1-6）内；

转子（1）与倒扣容器（1-2）的造浪圆筒（2-1）共轴；

转子（1）的驱动叶片组（1-5）位于倒扣容器（1-2）的造浪圆筒（2-1）内部，转子（1）的驱动叶片组（1-5）的下叶片（1-5-3-2）的外缘弧线与容器（2）的造浪圆筒（2-1）不具备凹陷弧面（2-1-1）的地方的距离小于下叶片（1-5-3-2）的厚度；电机（5）用于带动转子（1）匀速转动；

 机械旋转式气泡产生器（R1）中部分充斥冷水，机械旋转式气泡产生器（R1）的冷水水面的高度高于 造浪圆筒（2-1）的顶端；

加热容器（R2）内部分充斥热水；

混合容器（R3）内部具有搅拌器（JBQ），搅拌器（JBQ）依靠电机带动；

混合容器（R3）内具有第一分离阀（FLF1）；

混合容器（R3）的第一分离阀（FLF1）位于混合容器（R3）的底部，用于排放混合容器（R3）底部的水；

混合容器（R3）的第二分离阀（FLF2）是一种水气分离阀（FLF）只释放水不释放气体；

水气分离阀（FLF）包含出水管（FLF-CSG）、锥形腔（FLF-ZXQ）、重球（FLF-ZQ）、浮球（FLF-FQ）；

混合容器（R3）的第二分离阀（FLF2）中：锥形腔（FLF-ZXQ）的以轴线竖直的方式安放，锥形腔（FLF-ZXQ）的大端在上，锥形腔（FLF-ZXQ）的小端在下；

混合容器（R3）的第二分离阀（FLF2）中：重球（FLF-ZQ）的密度大于应用环境中的水；

混合容器（R3）的第二分离阀（FLF2）中：浮球（FLF-FQ）的密度小于应用环境中的水；

混合容器（R3）的第二分离阀（FLF2）中：锥形腔（FLF-ZXQ）的下端与出水管（FLF-CSG）的最高点相连；

混合容器（R3）的第二分离阀（FLF2）中：重球（FLF-ZQ）的直径小于锥形腔（FLF-ZXQ）的大端，重球（FLF-ZQ）的直径大于锥形腔（FLF-ZXQ）的小端；

混合容器（R3）的第二分离阀（FLF2）中：重球（FLF-ZQ）装置在锥形腔（FLF-ZXQ）内；

混合容器（R3）的第二分离阀（FLF2）中：浮球（FLF-FQ）通过软线与重球（FLF-ZQ）相连，当水气分离阀（FLF）所在容腔的水将浮球（FLF-FQ）浮起时重球（FLF-ZQ）被浮球（FLF-FQ）拉起，锥形腔（FLF-ZXQ）的下端放开，水依次通过锥形腔（FLF-ZXQ）的上端、锥形腔（FLF-ZXQ）的下端、出水管（FLF-CSG）排出，当水面高度降低重球（FLF-ZQ）因为重力落在锥形腔（FLF-ZXQ）的下端，锥形腔（FLF-ZXQ）的下端封闭，不再排出水，由于浮球（FLF-FQ）通过软线与重球（FLF-ZQ）相连所以当水面下降到重球高度加线长时锥形腔（FLF-ZXQ）的下端封闭，所以气体无法被排出；

混合容器（R3）的第二分离阀（FLF2）的锥形腔（FLF-ZXQ）的上端与下腔（LNQ-XQ）相通，第二分离阀（FLF2）的锥形腔（FLF-ZXQ）的下端高于下腔（LNQ-XQ）的底部，第二分离阀（FLF2）的出水管（FLF-CSG）的出口的最低点高于下腔（LNQ-XQ）的底部；

 制冷制热器（3）的具有制热端和 制冷端，制冷制热器（3）的制冷端与机械旋转式气泡产生器（R1）相连用于冷却机械旋转式气泡产生器（R1）内的冷水，制冷制热器（3）的制热端与制热容器（R2）相连用于加热制热容器（R2）内的热水；

机械旋转式气泡产生器（R1）的顶部通过第一隔热管（GRG1）与混合容器（R3）的顶部相通，第一隔热管（GRG1）的管路上具有第一单向阀（DXF1），混合容器（R3）的气体无法逆流至机械旋转式气泡产生器（R1）；

加热容器（R2）的左侧水面以上的侧壁与混合容器（R3）的右侧的壁通过第二隔热管（GRG2）相通；

加热容器（R2）的第一分离阀（FLF1）的出水管通过第三隔热管（GRG3 ）与加热容器（R2）的水面以下相通；

混合容器（R3）与气体冷凝器的进气管（LNQ-JG）相通；

气体冷凝器的上腔（LNQ-SQ）通过第一冷凝交换水管（SG1）、第二冷凝交换水管（SG2）与机械旋转式气泡产生器（R1）的相通，第二冷凝交换水管（SG2）上具有循环泵（SG2）使气体冷凝器的上腔（LNQ-SQ）中的冷却水与机械旋转式气泡产生器（R1）内冷水循环；

气体冷凝器的排气泵（B2）启动，由于负压作用后进气管（JQG）的气体进入机械旋转式气泡产生器（R1）产生气泡，气泡和冷水接触降温，气体中的部分气体尘埃落在机械旋转式气泡产生器（R1）的冷水中，气泡爆裂后，经过冷却的气体经过第一隔热管（GRG1），进入混合容器（R3）；由于负压作用制热容器（R2）的热蒸汽进入混合容器（R3）；由于搅拌器（JBQ）的搅拌，被冷却的气体与热蒸汽充分混合，被冷却的气体中含有的固体尘埃的温度较低构成雨滴核，热蒸汽接触雨滴核时温度降度附着在雨滴核上，又由于气体冷凝器的作用使得热蒸汽凝聚，形成更大的雨滴，雨滴在气体冷凝器的热交换管（LNQ-HG）中落入气体冷凝器的下腔携带固体尘埃回到制热容器（R2）内；第一冷凝交换水管（SG1）在机械旋转式气泡产生器（R1）的开口的水平位置低于机械旋转式气泡产生器（R1）的造浪圆筒（2-1）的顶端，第一冷凝交换水管（SG1）在机械旋转式气泡产生器（R1）的开口的水平位置高于机械旋转式气泡产生器（R1）的造浪圆筒（2-1）的底端；第二冷凝交换水管（SG2）在机械旋转式气泡产生器（R1）的开口的水平位置低于机械旋转式气泡产生器（R1）的造浪圆筒（2-1）的顶端，第二冷凝交换水管（SG2）在机械旋转式气泡产生器（R1）的开口的水平位置高于机械旋转式气泡产生器（R1）的造浪圆筒（2-1）的底端。
