1.一种MOF衍生的Cu@C催化剂的应用，其特征在于：该MOF衍生的Cu@C催化剂用于催化喹啉类与H2选择性加氢反应制备四氢喹啉类化合物，其方法包括如下步骤：将MOF衍生的Cu@C催化剂、喹啉类化合物、水加入高压反应釜中，用N2置换反应釜中的空气1~3次，然后，充入H2使反应釜内的氢气压力达到1.0~4.0MPa，开启搅拌，加热反应釜使催化反应温度为

110 140℃，恒温反应0.5 3h进行喹啉化合物液相加氢反应，反应结束后离心分离催化剂和~ ~

反应液，最后进行减压蒸馏操作，即可得到四氢喹啉化合物；

所述MOF衍生的Cu@C催化剂由如下方法制备而成：将苯三甲酸与醇混合液、铜盐与水混合液充分混合均匀后，加入氟化盐混合搅拌进行自组装预合成，得到溶液A；然后，将溶液A进行转动晶化反应，反应结束后自然冷却，得到生成液B；接着，将生成液B依次进行纯化处理、干燥处理，得到Cu‑MOF金属有机骨架材料；最后，将Cu‑MOF金属有机骨架材料进行N2热解处理，即可得到MOF衍生的Cu@C催化剂；

所述苯三甲酸选自均苯三甲酸或1,2,4‑苯三甲酸；所述醇选自甲醇、乙醇、异丙醇、正丁醇、环己醇中的一种；

所述苯三甲酸与醇的添加量按摩尔比为苯三甲酸：醇=1：（30～60）；

所述铜盐选自硝酸铜、乙酸铜、氯化铜、硫酸铜中的一种或多种；

所述铜盐与水的添加量按摩尔比为铜盐：水=1：（50～80）；

所述氟化盐选自氟化钠、氟化钾、氟化铵、氟化镁中的一种或多种；

所述苯三甲酸、铜盐、氟化盐的添加量按摩尔比为苯三甲酸：铜盐：氟化盐=（0.58～

11.6）：（1.12～22.4）：（0.0025～0.05）；

所述溶液A进行转动晶化反应具体为：将溶液A装入聚四氟乙烯内衬后置入密闭反应釜内，再将密闭反应釜放入烘箱中，启动反应釜翻转模式进行转动晶化反应；

所述转动晶化反应的温度为160 180℃，反应釜翻转的转动速率为56 200rpm/min，反~ ~

应时间为0.5 2h；

~

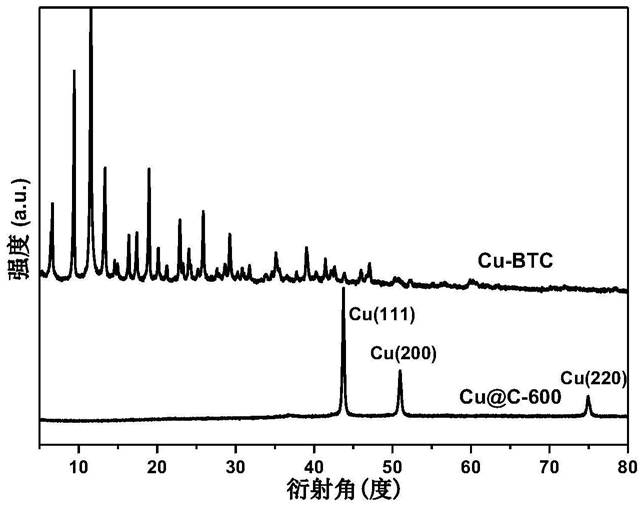

所述Cu‑MOF金属有机骨架材料进行N2热解处理具体为：将Cu‑MOF金属有机骨架材料置入真空马弗炉中，通入N2进行热解处理，热解处理的温度为500~800℃，时间为1~2h。

2.根据权利要求1所述的MOF衍生的Cu@C催化剂的应用，其特征在于：所述MOF衍生的Cu@C催化剂、水、喹啉化合物的添加量按摩尔数之比为Cu@C催化剂：喹啉化合物：水=（0.132～0.264）：（0.5～3）：278；

其中，所述喹啉类化合物选自喹啉、2‑甲基喹啉、3‑甲基喹啉、3‑羟基喹啉、8‑羟基喹啉、5‑氨基喹啉、6‑甲氧基喹啉中的一种。
