1.一种MoS2增强非均相Fenton光催化剂，其特征在于该催化剂呈纤维状，由含有偕胺肟基团的改性聚丙烯腈纤维与hemin和MoS2构成，其中铁含量为0.413‑0.982mg/g，钼含量为

8.24‑12.14mg/g，通过改性聚丙烯腈纤维先与Fe源hemin进行反应，再将得到的纤维质子化后与MoS2源四硫代钼酸铵进行反应的方法制备。

2.一种如权利要求1所述的MoS2增强非均相Fenton光催化剂的制备方法，其特征在于使用增重率为14‑30％的偕胺肟改性聚丙烯腈纤维作为基材，具有如下步骤：

1)按重量比1∶(0.066‑0.196)取偕胺肟改性聚丙烯腈纤维和hemin，将上述两种物质加入到体积比为1∶4的DMF/水混合溶液中，在40‑60℃和搅拌条件下反应1‑2.5h后取出，并用DMF和蒸馏水反复洗涤烘干后得到改性聚丙烯腈纤维负载hemin催化剂；

2)按重量比1∶(0.26‑1.30)取步骤1得到的改性聚丙烯腈纤维负载hemin催化剂和四硫代钼酸铵，将改性聚丙烯腈纤维负载hemin催化剂置于pH＝2的盐酸水溶液中，在常温下搅拌反应30‑50min，然后向该体系中加入规定量的四硫代钼酸铵，继续搅拌反应30‑50min；

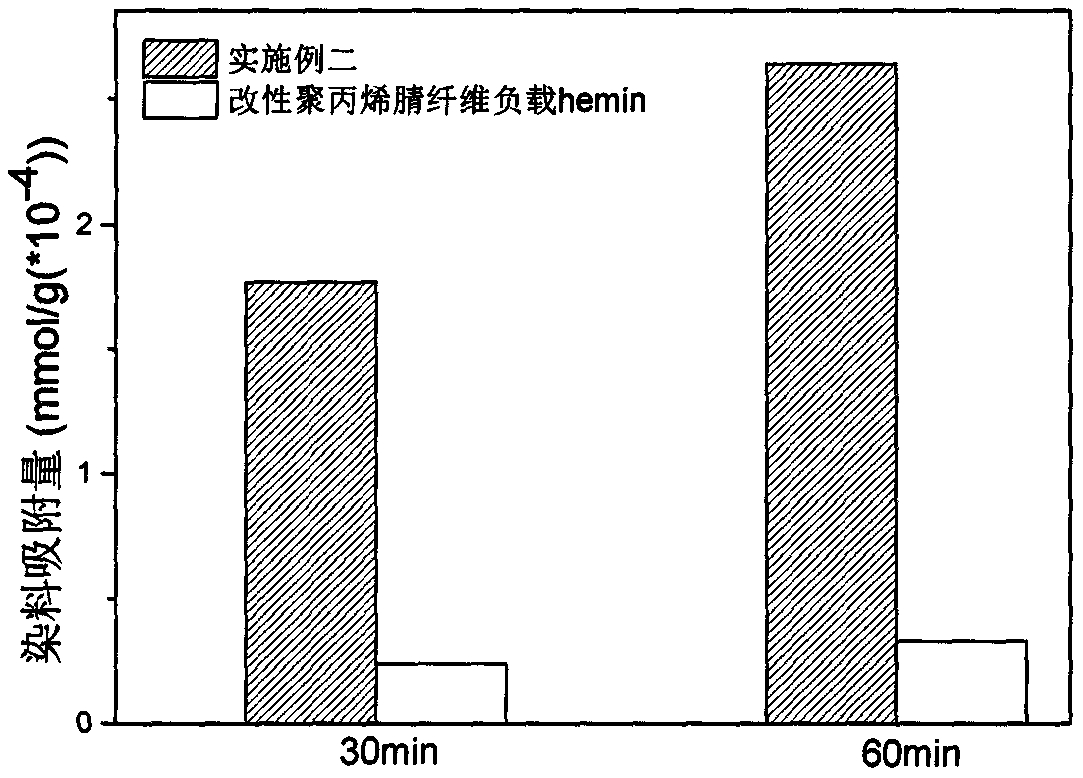

3)将步骤2得到的混合物置于90℃密闭条件下搅拌反应3h，然后取出并用蒸馏水反复清洗烘干后得到MoS2增强非均相Fenton光催化剂。

3.根据权利要求2所述的MoS2增强非均相Fenton光催化剂的制备方法，其特征在于，所述hemin的浓度为1.0‑3.0mmol/L。

4.根据权利要求2所述的MoS2增强非均相Fenton光催化剂的制备方法，其特征在于，所述四硫代钼酸铵的浓度为0.01‑0.05mmol/L。
