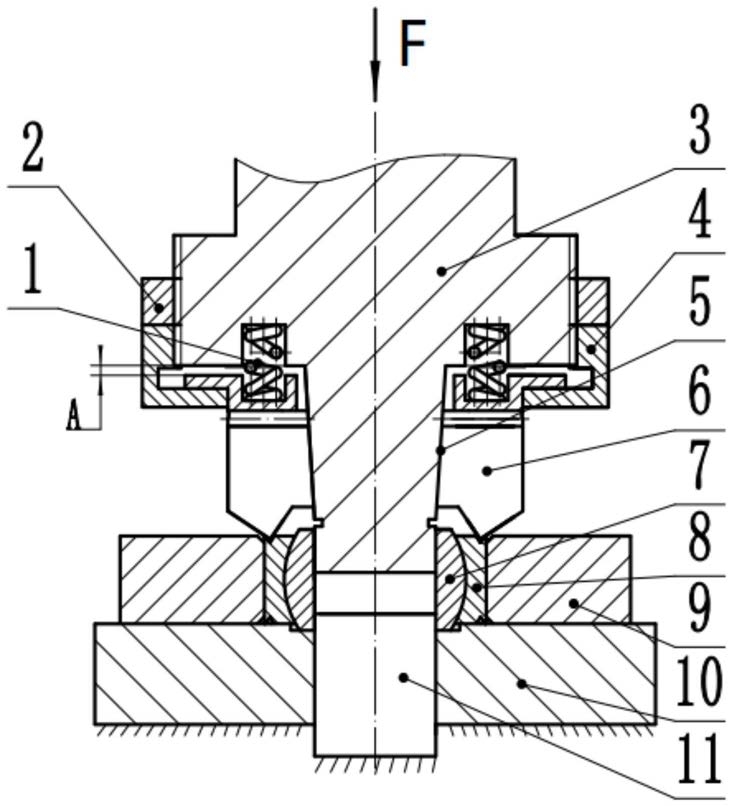

1.一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，包括下部插入关节轴承内圈中的锥轴，环套在锥轴中部锥面上的压铆头，以及内孔环套在锥轴、压铆头上的固定装置；所述压铆头上部与固定装置的内孔下端卡接，所述锥轴与固定装置的内孔上端卡接，所述锥轴与压铆头在内孔内相对滑动；所述锥轴与压铆头之间沿锥轴轴向均布弹簧，所述弹簧使得锥轴与压铆头之间有相对滑动的空间；所述压铆头沿压铆头轴向方向均布多个与锥轴锥面接触的压铆齿；所述压铆齿底部与关节轴承外圈V形槽靠近轴心一侧V形槽内表面接触；所述压铆齿与锥轴表面接触；压铆头与锥轴发生相对滑动时，压铆头受到锥轴施加的压铆作用力，压铆齿在与压铆头主体之间连接处发生可还原变形。

2.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述固定装置包括固定螺母和固定螺套，所述固定螺母与固定螺套螺纹连接。

3.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述压铆齿为六个；相邻两个压铆齿之间有齿缝。

4.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述压铆齿与锥轴接触面与竖直方向上成3～5°角。

5.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述压铆头主体内控的半径大于压铆齿所在圆周的半径。

6.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述弹簧的一端抵触在锥轴上设置的凹槽，另一端抵触在压铆头上设置的凹槽。

7.根据权利要求1所述的一种用于关节轴承翻边V形槽固定的压铆装置，其特征在于，所述锥轴锥面与竖直方向上成3～5°角。

8.根据权利要求1所述一种用于关节轴承翻边V形槽固定的压铆装置的压铆方法，其特征在于，其步骤如下：(1)关节轴承的组装

将关节轴承内圈放置在关节轴承外圈内后，整体放在座圈内，组装好后放置在支撑底座上；

(2)压铆齿间距调节

将锥轴插入关节轴承内圈通过调节固定螺母与固定螺套的连接位置，调整锥轴与压铆头在内孔内相对滑动的间隙，使得压铆齿的张开得到调节，使得压铆齿底部刚好均与关节轴承外圈V形槽靠近轴心一侧V形槽内表面接触；

(3)压铆

对锥轴施加压铆作用力，使得压铆头与锥轴发生相对滑动，锥轴锥面迫使压铆齿张开发生可还原变形，压铆齿在V形槽内沿靠近轴心一侧V形槽内表面滑动，直到V形槽另一侧V形槽内表面铆接在座圈上。
