专利号: 201910042725X
申请人: 卢俊超
专利类型:发明专利
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种省力捞纸方法,其特征在于,包括以下步骤:

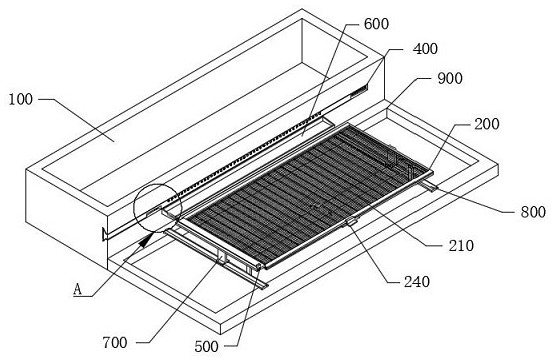

将帘床(200)放到纸浆槽(100)外一侧,使帘床(200)与纸浆槽(100)侧壁上的出浆孔A(110)位置对应;

纸浆由出浆孔A(110)流出并注入到帘床(200)上;

调整帘床(200)姿态,使纸浆在纸帘(210)上形成湿纸层;

将帘床(200)内多余纸浆排出;

取下帘床(200)上的湿纸;

出浆孔A(110)流出的纸浆先注入到过渡槽(600)中,待纸浆充满过渡槽(600)后溢出并注入到帘床(200)上;

帘床(200)包括纸帘(210)、用于放置纸帘(210)的底框(220)和用于压住纸帘(210)边沿部位的压框(230),底框(220)的两端分别与一个连接臂(700)铰接,所述底框(220)的靠近纸浆槽(100)的一端与压框(230)铰接,底框(220)的远离纸浆槽(100)的一端与压框(230)通过锁扣(240)锁紧和开启;

压框(230)一端与底框(220)一端铰接,压框(230)另一端与底框(220)通过锁扣(240)连接,纸帘(210)设置在压框(230)与底框(220)之间;

调节装置(300)包括可以相对于出浆孔A(110)运动的闸板(320)和用于调节闸板(320)姿态的调节机构,调节机构通过调节闸板(320)的姿态而将出浆孔A(110)开启或关闭;

闸板(320)开设有可与出浆孔A(110)相通的出浆孔B(321),当调节机构驱动闸板(320)开启出浆孔A(110)时,出浆孔A(110)与出浆孔B(321)相通,当调节机构驱动闸板(320)关闭出浆孔A(110)时,出浆孔A(110)与出浆孔B(321)错开;

调节机构包括调节件(310),闸板(320)上用于与调节件(310)对接的一端设有从动斜面(323),从动斜面(323)与伸缩复位件(400)的距离沿着远离纸浆槽(100)的水平方向逐渐减小,调节件(310)通过与从动斜面(323)对接并沿调节件(310)与闸板(320)的间距方向运动而使闸板(320)移动;

推动调节件(310)与闸板(320)上的从动斜面(323)接触并向前推进,使闸板(320)滑动至闸板(320)上的出浆孔B(321)与出浆孔A(110)连通,出浆孔A(110)开启并经出浆孔B(321)流出纸浆;

在推动调节件(310)之前,先向纸浆槽(100)推动挡杆(500),使挡杆(500)靠近纸浆槽(100)的一端穿过闸板(320)上的空缺部(322)插入纸浆槽(100)槽壁上的限位槽(120),挡杆(500)对调节件(310)向靠近槽壁一侧的移动进行限位导向;

将挡杆(500)从空缺部(322)中退出,调节件(310)在其与帘床(200)铰接处的弹性扭转复位件A的作用下朝远离从动斜面(323)的方向偏转复位,并随着帘床(200)远离纸浆槽(100)的移动而退出空缺部(322),然后闸板(320)在其远离从动斜面(323)的一端的伸缩复位件(400)作用下复位,使得出浆孔B(321)与出浆孔A(110)错开,停止排浆。

2.根据权利要求1所述的一种省力捞纸方法,其特征在于,将帘床(200)移动至靠近纸浆槽(100),出浆孔A(110)开启并向帘床(200)注入纸浆;移动帘床(200)远离纸浆槽(100),摇动帘床(200)使纸浆在纸帘(210)上沉积成型,形成湿纸层。

3.根据权利要求2所述的一种省力捞纸方法,其特征在于,打开压在纸帘(210)上的压框(230),取下纸帘(210),然后将纸帘(210)上的湿纸取下。

4.根据权利要求3所述的一种省力捞纸方法,其特征在于,在打开压框(230)前,先将帘床(200)倾斜放置,使帘床(200)上多余纸浆排出和便于取下纸帘(210)。

5.根据权利要求1所述的一种省力捞纸方法,其特征在于,帘床(200)在远离纸浆槽(100)移动的过程中,通过其底部的斜向导向斜面(1100)与帘床(200)下方的限位挡梁1200接触并相对运动的作用,使帘床(200)倾斜,排出多余纸浆和便于取下纸帘(210)。

6.根据权利要求5所述的一种省力捞纸方法,其特征在于,当斜向导向斜面(1100)的下端设置的挂钩与限位挡梁1200挂接时,限制斜向导向斜面(1100)相对于限位挡梁1200移动,帘床(200)保持倾斜。
