专利号: 2019100270855
申请人: 淄博职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

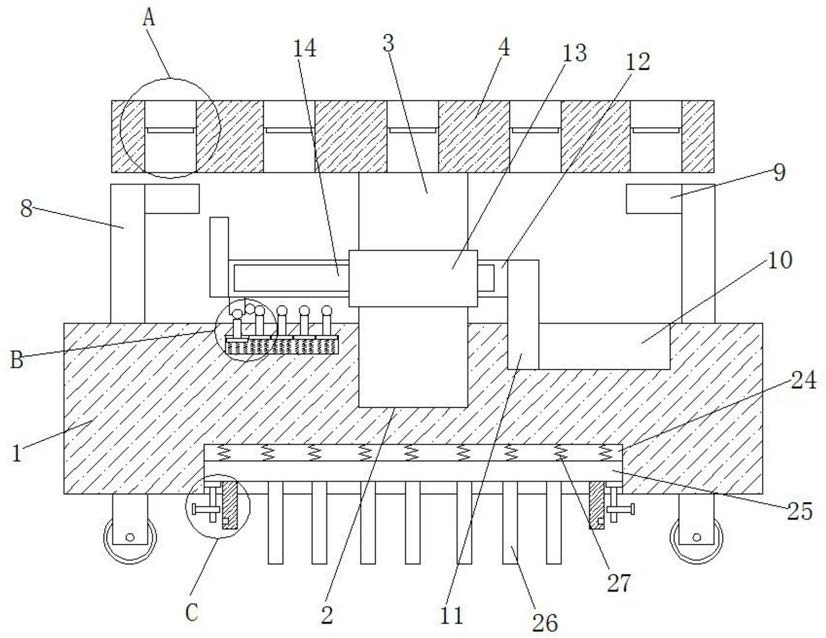

1.一种计算机教学便携式展示装置,包括移动台(1),其特征在于,所述移动台(1)的顶部开设有转槽(2),转槽(2)内转动安装有转轴(3),转轴(3)的顶端焊接有展示台(4),展示台(4)的顶部开设有多个透镜孔(5),透镜孔(5)内固定安装有透镜(6),透镜(6)的底部固定安装有涂色玻璃(7),移动台(1)的顶部两侧均焊接有侧板(8),两个侧板(8)相互靠近的一侧顶部均固定安装有LED灯(9),移动台(1)的顶部开设有水平槽(10),水平槽(10)内滑动安装有水平板(11),水平板(11)的一侧顶部焊接有横板(12)转轴(3)的外侧固定套设有齿轮(13),横板(12)靠近转轴(3)的一侧固定安装有齿条(14),齿轮(13)与齿条(14)相啮合,横板(12)的底部焊接有立板(15),移动台(1)上开设有横腔(16),横腔(16)的顶部内壁上开设有多个拉孔(17),拉孔(17)内滑动安装有拉板(18),拉板(18)的顶部焊接有第一珠(19),立板(15)的底部开设有珠槽(20),多个第一珠(19)中的一个第一珠(19)与珠槽(20)的侧壁相接触,立板(15)靠近水平板(11)的一侧底部焊接有第二珠(21),第二珠(21)与多个第一珠(19)中的一个第一珠(19)相接触,拉板(18)的底部焊接有挡板(22),挡板(22)的底部与横腔(16)的底部内壁之间焊接有多个第一弹簧(23),移动台(1)的底部开设有底槽(24),底槽(24)内滑动安装有底板(25),底板(25)的底部固定安装有多个防滑柱(26),底板(25)的顶部与底槽(24)的顶部内壁之间焊接有多个第二弹簧(27),底板(25)的底部焊接有两个边板(28),底槽(24)的两侧内壁上均焊接有限位板,且底板(25)的底部与限位板的顶部相接触,限位板的底部焊接有嵌置板(29),嵌置板(29)上螺纹连接有螺栓(30),两个边板(28)相互远离的一侧均开设有螺栓槽(31),螺栓(30)与螺栓槽(31)相配合。

2.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,所述移动台(1)的底部滚动安装有四个行走轮,且四个行走轮两两对称设置。

3.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,位于同一个挡板(22)上的第一弹簧(23)的数量为三到五个,且位于同一个挡板(22)上的三到五个第一弹簧(23)等间距间隔设置。

4.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,位于同一个底板(25)上的第二弹簧(27)的数量至少为九个。

5.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,所述涂色玻璃(7)的数量为八到十二个,且八到十二个涂色玻璃(7)的颜色不同。

6.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,所述透镜(6)的顶部与展示台(4)的顶部相接触。

7.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,所述横板(12)远离水平板(11)的一侧焊接有拉把,且拉把的外侧设有防滑螺纹。

8.根据权利要求1所述的一种计算机教学便携式展示装置,其特征在于,所述转轴(3)位于转槽(2)内部的外侧安装有滑块,转槽(2)的内壁上设有环形滑轨,且滑块与环形滑轨滑动接触。
