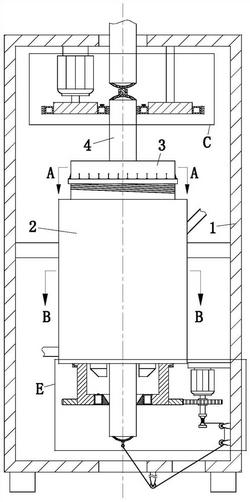

1.一种可调式棒体打磨设备，其特征在于：包括机架(1)、外筒(2)、内筒(3)和棒体(4)；

所述机架(1)的内侧固连外筒(2)，机架(1)的顶部与底部均开设有贯穿孔；所述外筒(2)的顶端固连内筒(3)，外筒(2)外壁的顶部和底部分别设置有进砂口和出砂口，外筒(2)底端的内侧固连隔板(21)，且隔板(21)的中心位置处开设有圆形通孔，外筒(2)用于储存砂砾；所述内筒(3)的底端延伸至外筒(2)的内侧，内筒(3)上筒壁的底端与隔板(21)的顶部之间转动连接有多组转轴，且多组转轴以圆形通孔的圆心为基准，呈环形等角度分布在圆形通孔的外侧，多组转轴上一一对应设置有多组弧形板(31)，内筒(3)顶端的内侧设有调节模块(5)；所述调节模块(5)用于对弧形板(31)的转动角度进行调节；所述弧形板(31)竖向设置，弧形板(31)的顶端和底端分别与内筒(3)上筒壁的底端和隔板(21)的顶部相接触，避免砂砾进入弧形板(31)的内侧，任意一组弧形板(31)内侧的间隙用于使粒径小于0.5mm的细砂通过，任意相邻两组弧形板(31)之间的间隙用于对粒径大于0.5mm的粗砂进行筛选；所述棒体(4)的底端依次穿过机架(1)顶部的贯穿孔、内筒(3)、外筒(2)、圆形通孔和机架(1)底部的贯穿孔；所述圆形通孔的内侧固连一号环形气囊(22)，且一号环形气囊(22)的内侧粘接有一号环形毛刷(221)，一号环形气囊(22)用于避免多组弧形板(31)内侧的砂砾漏出和保持棒体(4)处于竖直状态。

2.根据权利要求1所述的一种可调式棒体打磨设备，其特征在于：所述调节模块(5)包括调节环(51)、双面齿板(52)、齿轮组(53)和拉绳(54)；所述内筒(3)的外柱面上设有螺旋纹，内筒(3)的外柱面上通过螺旋纹与调节环(51)螺旋连接，内筒(3)顶端的内侧转动连接有多个齿轮组(53)，内筒(3)顶端的内侧对应多个齿轮组(53)位置处均设有双面齿板(52)；

所述齿轮组(53)包括两个齿轮，且两个齿轮均与相邻的双面齿板(52)啮合；所述双面齿板(52)背离棒体(4)的一端通过拉绳(54)与调节环(51)的顶部固连，双面齿板(52)靠近棒体(4)的一端与内筒(3)顶端的内壁之间固连拉伸弹簧，双面齿板(52)用于带动齿轮组(53)转动；所述齿轮组(53)与多组转轴的位置一一对应，齿轮组(53)与转轴的顶端一一对应固连；

所述调节环(51)用于带动双面齿板(52)移动。

3.根据权利要求1所述的一种可调式棒体打磨设备，其特征在于：所述机架(1)内侧顶板的底部安装有转动模块(6)；所述转动模块(6)包括一号电机(61)、转动连接杆(62)、转动盘(63)、二号环形气囊(64)和二号环形毛刷(641)；所述一号电机(61)和转动连接杆(62)分别安装在机架(1)顶部贯穿孔的两侧，一号电机(61)和转动连接杆(62)的底端均与转动盘(63)固连；所述转动盘(63)的外侧固连二号环形气囊(64)，转动盘(63)用于带动二号环形气囊(64)转动；所述二号环形气囊(64)的外侧设有二号环形毛刷(641)，且二号环形毛刷(641)的外侧与棒体(4)的外柱面相接触，二号环形气囊(64)用于使棒体(4)旋转。

4.根据权利要求1所述的一种可调式棒体打磨设备，其特征在于：所述机架(1)的内侧对应外筒(2)底部位置处安装有二号电机(9)，且二号电机(9)的底端与传动轴(91)传动连接；所述传动轴(91)的中部套设有主动轮(92)；所述外筒(2)的底部转动连接有精打磨模块(8)；所述精打磨模块(8)包括连接架(81)、滤斗(85)、三号环形气囊(82)和弹性打磨块(83)；所述连接架(81)与隔板(21)的底部转动连接，连接架(81)顶部的内侧设有滤斗(85)，滤斗(85)以隔板(21)的竖直中线为基准对称设置，滤斗(85)的顶部通过隔板(21)与外筒(2)的内部连通，连接架(81)底部的内侧粘接有三号环形气囊(82)，连接架(81)外侧的底部套设从动轮(84)，且从动轮(84)与主动轮(92)啮合；所述三号环形气囊(82)的内侧固连弹性打磨块(83)，三号环形气囊(82)用于调整弹性打磨块(83)内侧之间的间距；所述滤斗(85)上任意一目的孔径均小于0.3mm。

5.根据权利要求4所述的一种可调式棒体打磨设备，其特征在于：所述传动轴(91)的底端固连绕线辊(93)；所述棒体(4)的底端设有一号吸盘(7)；所述一号吸盘(7)为可转动二段式结构，一号吸盘(7)的底端通过牵引绳(94)与绕线辊(93)连接；所述绕线辊(93)用于回收牵引绳(94)。

6.根据权利要求5所述的一种可调式棒体打磨设备，其特征在于：所述棒体(4)的顶端吸附有二号吸盘(10)；所述二号吸盘(10)由两个橡胶吸盘转动连接组成，且两个橡胶吸盘的大端分别与两个棒体(4)的一端相吸附。
