专利号: 2018220609995
申请人: 重庆玖正环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

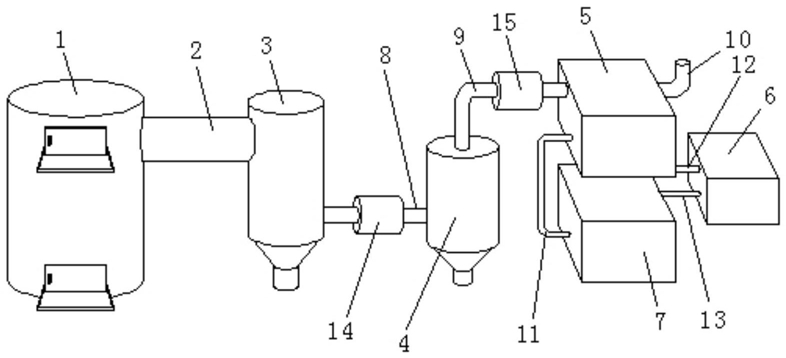

1.一种固体废弃物焚烧炉用废气处理装置,其特征在于:包括焚烧炉(1)、二燃室(2)、热交换炉(3)、旋风除尘器(4)、二次滤尘装置(5)、过滤装置(6)、水箱(7)、第一输尘管道(8)、第二输尘管道(9)、洁净气体排放管道(10)、输水管道(11)、污水排放管道(12)、洁净水回送管道(13)、第一引风机(14)和第二引风机(15),所述焚烧炉(1)通过二燃室(2)与热交换炉(3)连接,所述热交换炉(3)通过第一输尘管道(8)与旋风除尘器(4)连接,所述第一引风机(14)串联于第一输尘管道(8)上,所述旋风除尘器(4)的顶部烟气出口通过第二输尘管道(9)与二次滤尘装置(5)的进烟口连接,所述第二引风机(15)串联于第二输尘管道(9)上,所述洁净气体排放管道(10)连接于二次滤尘装置(5)的气体出口上,所述二次滤尘装置(5)的进水口通过输水管道(11)与水箱(7)的出水口连接,所述二次滤尘装置(5)的污水出口通过污水排放管道(12)与过滤装置(6)的污水进口连接,所述过滤装置(6)的洁净水出口通过洁净水回送管道(13)与水箱(7)的进水口连接,其中,所述二次滤尘装置(5)包括滤尘箱体(501)、隔板组件(502)、喷淋管道(503)、高压喷头(504)和汽水分离器(505),所述隔板组件(502)是由从左到右均匀设置于滤尘箱体(501)内部的多个纵向隔板组成,多个纵向隔板与滤尘箱体(501)的内腔底部均间隙设置,所述喷淋管道(503)设置于滤尘箱体(501)的内部并与隔板组件的下方间隙穿插设置,所述喷淋管道(503)的一端与输水管道(11)连接,所述高压喷头(504)设置有多个并均匀设置于喷淋管道(503)上,所述高压喷头(504)的喷淋方向与经隔板组件(502)分隔的滤尘箱体(501)内各子腔对应,所述汽水分离器(505)设置于滤尘箱体(501)上对应气体出口位置,用于对滤尘后的气体进行汽水分离,所述过滤装置(6)包括过滤箱体(601)、滤网组件(602)和悬浮填充层(603),所述滤网组件(602)是由从上到下依次设置在过滤箱体(601)内部的多个滤网组成,所述悬浮填充层(603)设置于过滤箱体(601)的内部对应滤网组件(602)的下方位置。

2.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述焚烧炉(1)的侧壁上端设有固废进料口,所述焚烧炉(1)的侧壁底端设有出灰口。

3.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述热交换炉(3)的内部设有用于废热回收的热交换器。

4.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述隔板组件(502)是由至少3个纵向隔板组成。

5.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述高压喷头(504)的喷淋高度高于滤尘箱体(501)上进烟口的高度。

6.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述滤网组件(602)是由至少从上到下设置的3个滤网组成,从上到下设置的滤网的滤孔孔径依次递减。

7.根据权利要求1所述的一种固体废弃物焚烧炉用废气处理装置,其特征在于:所述悬浮填充层(603)与过滤箱体(601)的内腔底部之间设置有沉淀腔,所述洁净水回送管道(13)与沉淀腔连通设置。
