专利号: 201821769102X
申请人: 宿迁市新联发钢结构有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

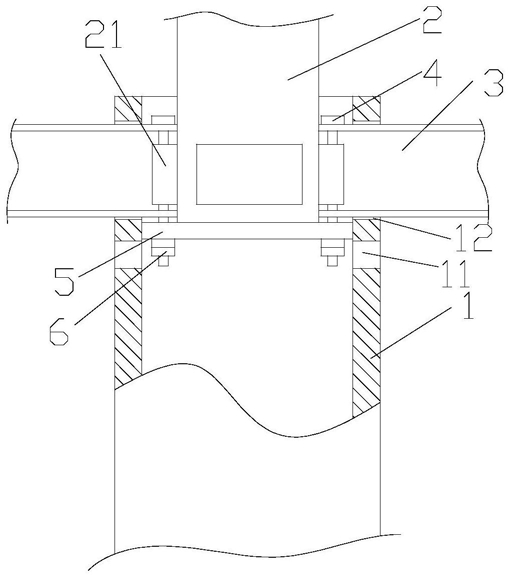

1.一种提高连接强度的钢结构立柱组件,其特征在于,包括:箱形立柱、第一连接件、第二连接件和连接件;

所述第一连接件、第二连接件和箱形立柱均通过连接件固定连接,适于将箱形立柱、第一连接件、第二连接件固定连接成一个整体。

2.根据权利要求1所述的提高连接强度的钢结构立柱组件,其特征在于,所述箱形立柱上端内部设置有隔板。

3.根据权利要求1所述的提高连接强度的钢结构立柱组件,其特征在于,所述第一连接件一端延伸至箱形立柱内部,另外一端竖直向上延伸;

所述第一连接件位于箱形立柱内部的一端外侧均设置有向外凸出的连接凸台。

4.根据权利要求3所述的提高连接强度的钢结构立柱组件,其特征在于,所述第二连接件一端穿过箱形立柱与连接凸台卡接,另外一端位于箱体立柱外侧并且水平延伸。

5.根据权利要求3所述的提高连接强度的钢结构立柱组件,其特征在于,所述第二连接件为工字钢或者槽钢;

所述第二连接件的端部内凹设置有与凸台匹配的凹槽。

6.根据权利要求1所述的提高连接强度的钢结构立柱组件,其特征在于,所述连接件为高强度螺栓。

7.根据权利要求3所述的提高连接强度的钢结构立柱组件,其特征在于,所述连接件从第一连接件顶部穿入,依次穿过凸台、隔板后通过螺母锁紧。

8.根据权利要求1所述的提高连接强度的钢结构立柱组件,其特征在于,所述箱形立柱的侧壁设置有用于第一连接件穿过的第一通孔;

所述第一通孔下方设置有用于人体手臂穿过的第二通孔。
