专利号: 2018217211592
申请人: 嘉兴奥驰汽车零部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

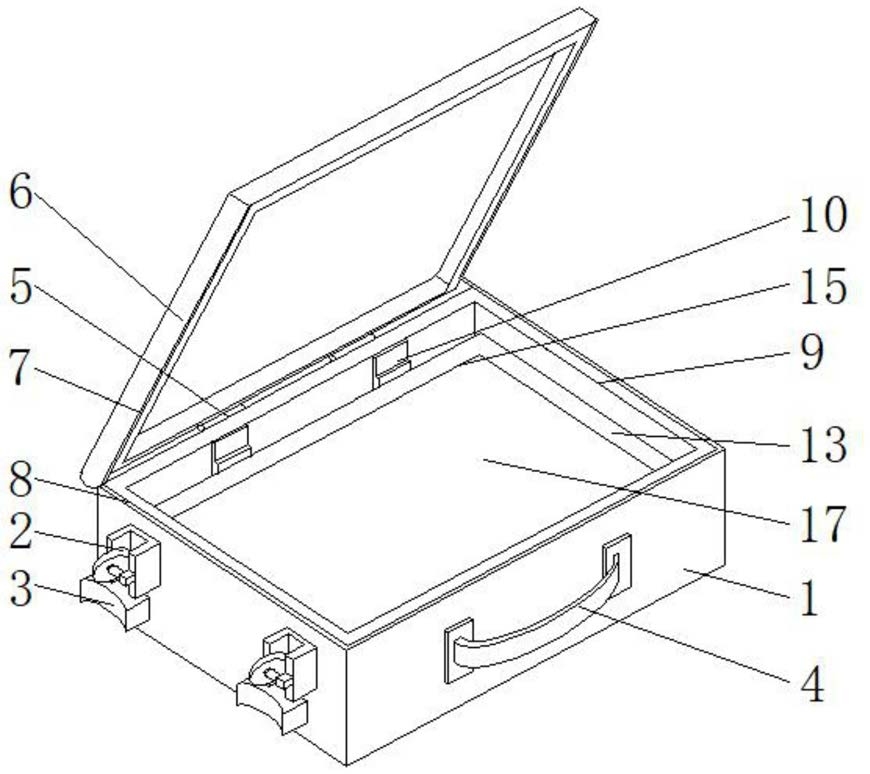

1.一种内部可进行分层的推拉式旅行包,包括包体(1),其特征在于:所述包体(1)的侧面固定连接有万向轮(2),所述包体(1)的侧面固定连接有支撑柱(3),所述包体(1)的正面固定连接有提手(4),所述包体(1)的背面固定连接有合页(5),所述包体(1)通过合页(5)活动连接有包盖(6),所述包盖(6)的正面固定连接有第一拉链(7),所述包体(1)的上表面固定连接有第二拉链(8),所述包体(1)的上表面开设有方槽(9),所述方槽(9)的内前壁固定连接有门页片(10),所述门页片(10)的底部固定连接有基座(11),所述基座(11)的侧面活动连接有壁页片(12),所述壁页片(12)的表面固定连接有固定板(13),所述固定板(13)的背面开设有圆槽(14),所述固定板(13)的上表面开设有通槽(15),所述通槽(15)的内壁开设有凹槽(16),所述凹槽(16)的内部固定连接有滤网层(17),所述固定板(13)的上表面固定连接有把手(18),所述固定板(13)的底面搭接有支撑底座(19),所述支撑底座(19)的正面与方槽(9)的内后壁固定连接,所述包体(1)的底部开设有横槽(20),所述横槽(20)的内壁滑动连接有拉杆(21)。

2.根据权利要求1所述的一种内部可进行分层的推拉式旅行包,其特征在于:所述万向轮(2)和支撑柱(3)的数量均为两个,两个所述万向轮(2)和支撑柱(3)以包体(1)侧面的中轴线为对称轴对称设置在包体(1)侧面的两侧,且支撑柱(3)位于万向轮(2)的下方。

3.根据权利要求1所述的一种内部可进行分层的推拉式旅行包,其特征在于:所述包盖(6)通过第一拉链(7)和第二拉链(8)与包体(1)的上表面活动连接。

4.根据权利要求1所述的一种内部可进行分层的推拉式旅行包,其特征在于:所述固定板(13)的侧面通过壁页片(12)和门页片(10)与方槽(9)的内前壁活动连接。

5.根据权利要求1所述的一种内部可进行分层的推拉式旅行包,其特征在于:所述壁页片(12)的一端延伸至圆槽(14)内部并与圆槽(14)的表面固定连接。

6.根据权利要求1所述的一种内部可进行分层的推拉式旅行包,其特征在于:所述固定板(13)的数量有三个,三个所述固定板(13)侧面均匀的与方槽(9)的内前壁活动连接。
