专利号: 2018216645433
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

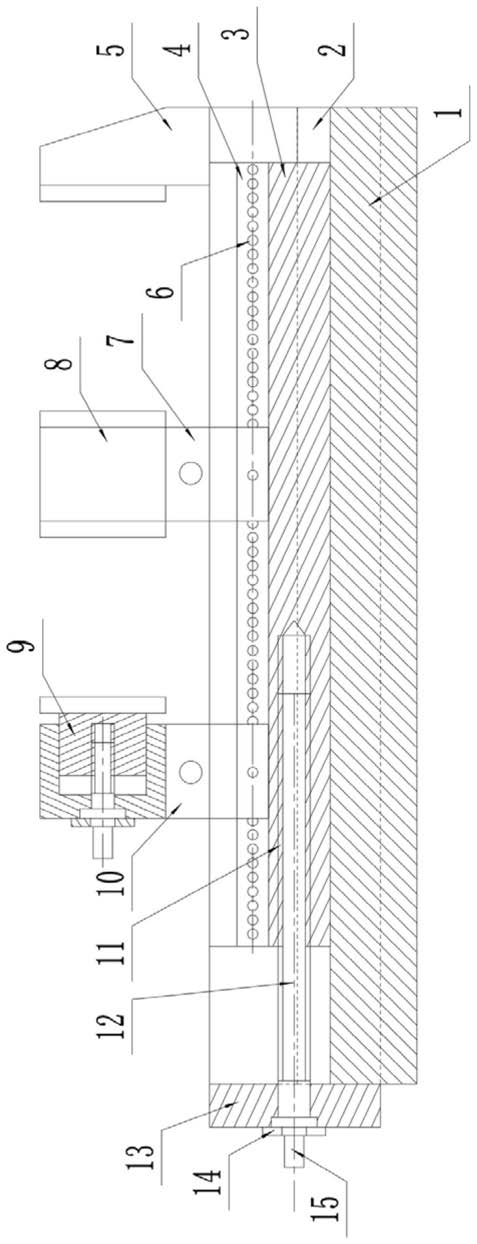

1.一种多种类产品机械加工夹持装置,其特征在于:包括底座(1)、导槽(2)、活动座(3)、滑槽(4)、固定座(5)、锁孔(6)、锁紧装置一(7)、夹持座(8)、夹紧装置(9)、锁紧装置二(10)、螺纹孔(11)、夹持螺杆(12)、端盖板(13)、固定盖(14)和锁紧方块(15);

所述底座(1)上侧内部横向设有导槽(2),所述底座(1)右上侧固定连接有固定座(5);

所述导槽(2)中横向活动连接有活动座(3),所述导槽(2)左端上固定连接有端盖板(13);

所述活动座(3)上侧内部横向设有滑槽(4),所述活动座(3)左下侧内部设有横向螺纹孔(11);

所述滑槽(4)内部横向活动连接有锁紧装置一(7)和锁紧装置二(10);

所述锁孔(6)为若干个,所述锁孔(6)分别呈横向排列设在滑槽(4)内部前后侧面中;

所述锁紧装置一(7)顶部固定连接有夹持座(8);

所述锁紧装置二(10)位于锁紧装置一(7)左侧,所述锁紧装置二(10)顶部固定连接有夹紧装置(9);

所述夹持螺杆(12)右侧与螺纹孔(11)相连接,所述夹持螺杆(12)左侧通过固定盖(14)活动连接在端盖板(13)中,所述夹持螺杆(12)左端上固定连接有锁紧方块(15)。

2.根据权利要求1所述的一种多种类产品机械加工夹持装置,其特征在于:所述锁紧装置二(10)与锁紧装置一(7)的结构相同。

3.根据权利要求1所述的一种多种类产品机械加工夹持装置,其特征在于:所述锁紧装置一(7)具体结构包括移动座(71)、锁销(72)、连接块(73)、操作杆(74)、弹簧(75)、内腔(76)和底盖(77);

所述移动座(71)下侧中央内部设有内腔(76);

所述锁销(72)为两个,所述锁销(72)分别活动连接在移动座(71)下侧左右两侧孔中,所述锁销(72)外端分别与对应的锁孔(6)相连;

所述操作杆(74)为两个,所述操作杆(74)分别活动连接在移动座(71)上侧左右两侧孔中,所述操作杆(74)内侧均通过连接块(73)与对应的锁销(72)内侧固定连接,所述操作杆(74)内侧盲孔之间设有弹簧(75);

所述连接块(73)均活动连接在内腔(76)中;

所述内腔(76)下侧开口处中固定连接有底盖(77)。

4.根据权利要求1所述的一种多种类产品机械加工夹持装置,其特征在于:所述夹紧装置(9)包括夹紧座(91)、槽体(92)、盖体(93)、夹紧螺杆(94)、夹紧块(95)和夹持板(96);

所述夹紧座(91)右侧内部设有槽体(92);

所述槽体(92)中横向连接有夹紧块(95),所述槽体(92)内部中央活动连接有夹紧螺杆(94);

所述夹紧螺杆(94)左侧通过盖体(93)活动连接在夹紧座(91)左侧中央孔中,所述夹紧螺杆(94)右侧与夹紧块(95)左侧中央横向螺纹孔相连接;

所述夹紧块(95)右端上固定连接有夹持板(96)。

5.根据权利要求4所述的一种多种类产品机械加工夹持装置,其特征在于:所述夹紧螺杆(94)左端上设有方块头。
