专利号: 2018215860894
申请人: 徐州云创物业服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

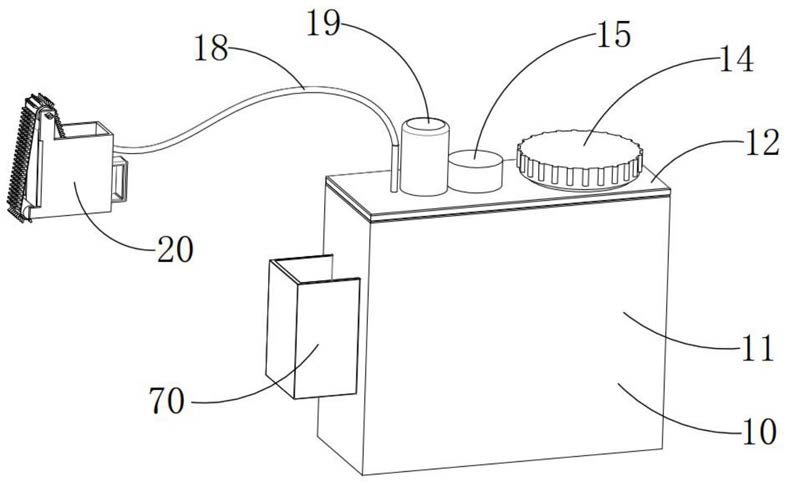

1.应用于园林树木的高效涂白机,其特征在于:其包括存放涂白液的储存箱、用于对树木树干进行刷白的涂刷机构,储存箱用于对涂刷机构进行输送涂白液,所述的储存箱包括呈矩形开口向上布置的箱体,箱体的开口处设置有与其匹配的箱盖,箱盖与箱体构成密封连接配合,所述箱盖上开设有圆形投料口,投料口上设置有可拆卸连接配合的密封盖,所述箱盖上端面中部位置设置有搅拌电机,搅拌电机的输出端延伸至箱体中并且该端部同轴设置有延伸至箱体底部的搅拌轴,搅拌轴外部设置有绞龙,所述箱盖的上端面还设置有与箱体内部接通的气泵并且气泵用于对箱体内部加压,所述箱体的底部与涂刷机构之间设置有用于接通两者的输送管;

所述的涂刷机构包括开口向上布置的矩形小手提箱,小手提箱的侧面设置有用于用户握持的把手,所述小手提箱的开口处设置有竖直向上布置的支撑架一并且支撑架一远离把手布置,支撑架一设置有两个并且左右对称布置,小手提箱远离把手一端面的底部设置有支撑架二并且支撑架二远离把手布置,支撑架二设置有两个并且左右对称布置,所述两支撑架一之间转动设置有滚筒一、滚筒二,滚筒一位于滚筒二的上方并且滚筒一的直径大于滚筒二的直径,所述两支撑架二之间转动设置有滚筒三,所述小手提箱的内部转动设置有滚筒四,滚筒一、滚筒二、滚筒三、滚筒四的轴向均平行于小手提箱开口所在的平面,滚筒一、滚筒二、滚筒三以及滚筒四上缠绕设置有输送带,输送带依次绕过滚筒一、滚筒二、滚筒三、滚筒四并且构成闭合循环回路,所述输送带的外表面镶嵌设置有毛刷,所述支撑架一上设置有安装架,安装架上设置有驱动电机,驱动电机的输出端与滚筒一同轴连接。

2.根据权利要求1所述的应用于园林树木的高效涂白机,其特征在于:所述把手上设置有用于控制搅拌电机启停的搅拌开关、用于控制气泵启停的气泵开关、用于控制驱动电机启停的涂刷开关。

3.根据权利要求1所述的应用于园林树木的高效涂白机,其特征在于:所述箱体的外部设置有存放盒。

4.根据权利要求1所述的应用于园林树木的高效涂白机,其特征在于:所述密封盖与投料口之间为螺纹连接配合,所述密封盖的外圆面上设置有防滑纹。
