专利号: 2018206157876
申请人: 温州冲亚电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

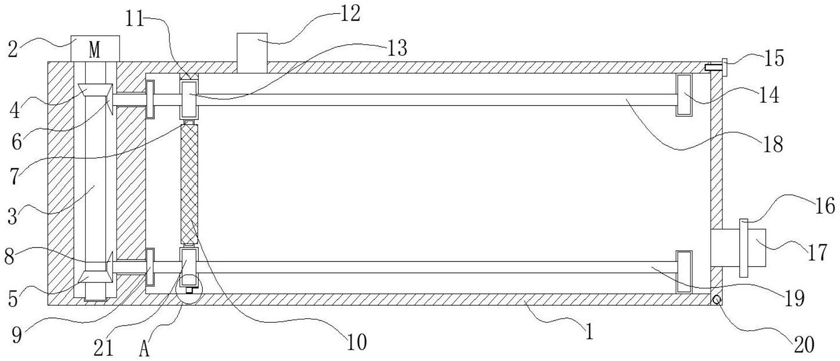

1.一种污水处理设备用污水处理罐,包括罐体外壳(1)、进水管(12)、阀门(16)和出水管(17),所述阀门(16)安装在出水管(17)上,所述罐体外壳(1)的上方设有进水管(12),其特征在于,所述罐体外壳(1)的上方对称固定安装有两个伺服电机(2),所述罐体外壳(1)内对称设有两个安装腔,所述罐体外壳(1)的上方对称开设有两个安装口,两个所述安装口分别与两个安装腔连通,两个所述安装口内均转动连接有驱动轴(3),所述驱动轴(3)的一端穿过安装口延伸至罐体外壳(1)外,两个所述驱动轴(3)位于罐体外壳(1)外的一端分别与两个伺服电机(2)的驱动端固定连接,两个所述驱动轴(3)的另一端均与安装腔底部的内壁转动连接,所述驱动轴(3)上固定连接有第一锥齿轮(4)和第二锥齿轮(5),所述罐体外壳(1)内设有放置腔,所述进水管(12)和出水管(17)均与放置腔连通,所述放置腔位于安装腔一侧,所述放置腔靠近安装腔的一侧开设有两个第一插口和两个第二插口,两个所述第一插口和两个第二插口均与安装腔连通,两个所述第一插口内转动连接有第一螺纹杆(18),两个所述第二插口内转动连接有第二螺纹杆(19),所述第一螺纹杆(18)的一端穿过第一插口延伸至安装腔内,所述第一螺纹杆(18)的延伸端固定连接有第三锥齿轮(6),两个所述第三锥齿轮(6)分别与两个第一锥齿轮(4)啮合连接,所述第二螺纹杆(19)的一端穿过第二插口延伸至安装腔内,所述第二螺纹杆(19)的延伸端固定连接有第四锥齿轮(8),两个所述第四锥齿轮(8)分别与两个第二锥齿轮(5)啮合连接,所述放置腔内对称固定安装有四个支撑板(14),两个所述第一螺纹杆(18)和两个第二螺纹杆(19)的另一端分别与四个支撑板(14)转动连接,所述放置腔内滑动连接有第一滑板(13)和第二滑板(21),所述第一滑板(13)上对称开设有两个分别用于螺纹连接两个第一螺纹杆(18)的第一螺纹口,所述第二滑板(21)上对称开设有两个分别用于螺纹连接两个第二螺纹杆(19)的第二螺纹口。

2.根据权利要求1所述的一种污水处理设备用污水处理罐,其特征在于,所述第一滑板(13)的上方固定安装有第一毛刷(11),所述第一毛刷(11)远离第一滑板(13)的一侧与放置腔上方的内壁相抵。

3.根据权利要求1所述的一种污水处理设备用污水处理罐,其特征在于,所述第二滑板(21)的下方固定安装有刮板(22),所述刮板(22)远离第二滑板(21)的一侧与放置腔下方的内壁相抵,所述第二滑板(21)的下方对称固定安装有两个挡板(23),两个所述挡板(23)分别位于刮板(22)的两侧。

4.根据权利要求1所述的一种污水处理设备用污水处理罐,其特征在于,所述罐体外壳(1)靠近放置腔的一侧设有转轴(20),所述转轴(20)上固定连接有封闭板,所述阀门(16)安装在封闭板上,所述封闭板远离转轴(20)的一侧对称螺纹连接有两个螺栓(15),所述罐体外壳(1)靠近螺栓(15)的一侧对称设有两个用于螺纹连接两个螺栓(15)的螺纹槽。

5.根据权利要求1所述的一种污水处理设备用污水处理罐,其特征在于,所述第一滑板(13)和第二滑板(21)之间通过连接板(7)固定连接,所述连接板(7)的两侧均固定安装有第二毛刷(10),两个所述第二毛刷(10)分别与放置腔两侧的内壁相抵。

6.根据权利要求4所述的一种污水处理设备用污水处理罐,其特征在于,所述放置腔靠近第一插口和第二插口的位置固定安装有四个安装法兰(9),位于上方的两个安装法兰(9)上开设有用于转动连接两个第一螺纹杆(18)的第一转动口,位于下方的两个安装法兰(9)上开设有用于转动连接两个第二螺纹杆(19)的第二转动口,所述第一插口和第二插口内均设有填充胶,所述封闭板靠近放置腔的一侧均固定安装有密封圈。
