专利号: 2018201671562
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

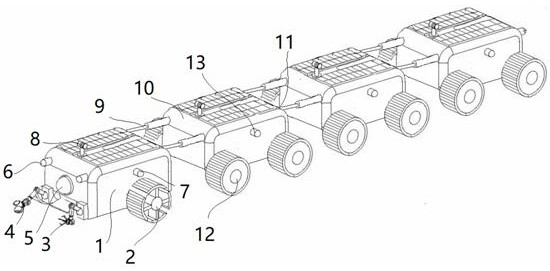

1.一种多用途蛇形机器人,其特征在于:包括蛇头、蛇身、液压杆和十字万向节,所述蛇头包括蛇头架、动力转向轮、蛇头控制器,所述蛇身包括蛇身架、随动轮、蛇身控制器;相邻的蛇头与蛇身之间、两节蛇身之间通过设置在两侧的扭动装置连接,扭动装置由液压杆与十字万向节组成,左右各一套;所述液压杆包括伸缩杆、油腔、第一密封环、第二密封环;所述伸缩杆与油腔前端滑动匹配,所述油腔后端固定在蛇身架上的凹形开口处,油腔后端设有油路开口;所述蛇头控制器和蛇身控制器均采用数字信号处理器TMS320F28,蛇头控制器与每个蛇身控制器通过Zigbee模块实现无线通信连接;所述蛇身架为中空结构,内置蓄电池、油泵和储油罐,分别安装于蛇身内部底面或侧壁,油泵包含电机、出油管和进油管,油泵进油管与储油罐连接,油泵出油管穿过蛇身架上的凹形开口与液压杆的油腔开口连接,每个蛇身架内部设置左右两个油泵,分别与蛇身控制器电连接。

2.根据权利要求1所述的多用途蛇形机器人,其特征在于:所述动力转向轮为液压结构,由液压缸和多个同步液压杆组成,所述同步液压杆顶部为扇形结构,其外表面带有防滑凹槽。

3.根据权利要求1或2所述的多用途蛇形机器人,其特征在于:所述动力转向轮有两个,分别位于蛇头架的左右两侧,分别与蛇头控制器电连接。

4.根据权利要求1所述的多用途蛇形机器人,其特征在于:所述蛇身设置有一个或多个,每个蛇身包含有多个随动轮,且对称地设置在蛇身架左右两侧,其外表面带有防滑凹槽。

5.根据权利要求1所述的多用途蛇形机器人,其特征在于:所述蛇头架为中空结构,内置蓄电池、伺服电机,分别与蛇头控制器电连接。

6.根据权利要求1所述的多用途蛇形机器人,其特征在于:所述蛇头架上设置前照灯、摄像头、探测器,分别与蛇头控制器电连接,前照灯为LED灯,摄像头为CCD摄像头,探测器类型为地形扫描声呐探测器。

7.根据权利要求1所述的多用途蛇形机器人,其特征在于:所述蛇头架上设置有一个或多个机械手。
