专利号: 2018116413820
申请人: 深圳星蓝德工程顾问有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

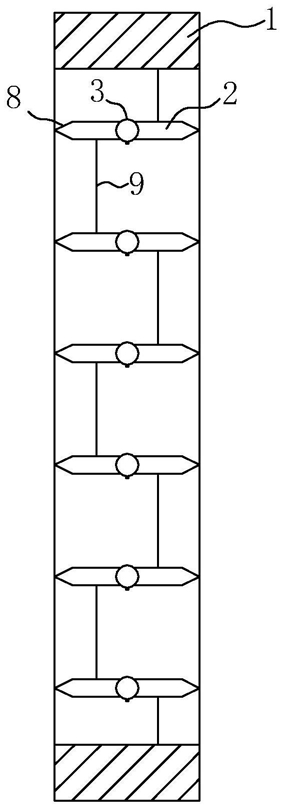

1.一种风道排风调节结构,包括风口,其特征是:所述风口包括框体(1)以及其内部的挡风板(2),所述挡风板(2)间隔设置且中部延伸有轴体(3),所述轴体(3)转动连接在框体(1)上,所述框体(1)上设置有驱动相邻轴体(3)反向转动的驱动机构,所述驱动机构包括拉绳(4)、齿条(5)以及齿轮(6),所述齿轮(6)分别固定在轴体(3)端部,所述齿条(5)弯折设置且滑动连接在框体(1)内,所述齿条(5)包括第一齿段(51)和第二齿段(52),所述第一齿段(51)与齿轮(6)一侧啮合,所述第二齿段(52)与相邻齿轮(6)的另一侧啮合,所述拉绳(4)一端与齿条(5)固定且另一端穿出框体(1)。

2.根据权利要求1所述的风道排风调节结构,其特征是:所述轴体(3)包括中部的中间体(31)以及两端的连接体(32),所述挡风板(2)固定在中间体(31)上,所述连接体(32)与齿轮(6)固定,所述中间体(31)与连接体(32)之间设置保持两者周向联动的键轴(10),所述键轴(10)轴向滑动连接在中间体(31)内,所述中间体(31)内设置有驱使键轴(10)保持连接体(32)与中间体(31)周向联动的复位弹簧(16),所述框体(1)上开设有供中间体(31)端部滑动的滑槽(18),所述滑槽(18)沿框体(1)宽度方向设置,所述中间体(31)上设置有驱动键轴(10)缩入中间体(31)的驱动件。

3.根据权利要求2所述的风道排风调节结构,其特征是:所述驱动件包括固定在键轴(10)上的延伸杆(13),所述延伸杆(13)远离键轴(10)的一端均穿出中间体(31)形成操作端(14),所述中间体(31)上开设有供操作端(14)滑动的条槽(15)。

4.根据权利要求1所述的风道排风调节结构,其特征是:所述挡风板(2)的端部两侧均设置有倾斜面(8)并在端部形成尖棱。

5.根据权利要求1所述的风道排风调节结构,其特征是:相邻所述挡风板(2)之间设置有连接两者的连接绳(9),所述连接绳(9)两端分别固定在相邻挡风板(2)相向靠近的侧壁上,相邻所述挡风板(2)处于平行状态时,所述连接绳(9)被拉直。

6.根据权利要求1所述的风道排风调节结构,其特征是:所述拉绳(4)对称设置有两个。

7.根据权利要求6所述的风道排风调节结构,其特征是:所述框体(1)上设置有用于固定拉绳(4)端部的固定环(7)。
