1.一种Bi/BiOI纳米片状光催化剂的制备方法，其特征在于，包括以下步骤：(1)将一定量的Bi(NO3)3·5H2O和KI分别溶于乙二醇溶液中并搅拌20～40min，再将KI的乙二醇溶液加入到Bi(NO3)3·5H2O的乙二醇溶液中，搅拌1～1.5h，所得混合液转移到高压水热釜，在100～200℃进行水热反应10～14h，反应结束后，冷却，滤出沉淀物；

(2)将沉淀物用去离子水和乙醇清洗，烘干，即得到BIOI纳米花状球；

(3)将步骤(2)所得BiOI纳米花状球洗净、烘干，放入以N2作为保护气的管式炉中进行热处理，在300～600℃中保温1～3h，待自然降到室温后便得到Bi/BiOI纳米片状光催化剂。

2.根据权利要求1所述的Bi/BiOI纳米片状光催化剂的制备方法，其特征在于，所述Bi(NO3)3·5H2O与KI的摩尔比为0.9～1：1。

3.根据权利要求1所述的Bi/BiOI纳米片状光催化剂的制备方法，其特征在于，所述水热反应的条件是：在120～180℃进行水热反应12h。

4.根据权利要求1所述的Bi/BiOI纳米片状光催化剂的制备方法，其特征在于，所述的热处理条件是：在N2作为保护气在400～500℃条件下保温2h。

5.一种Bi/BiOI纳米片状光催化剂，其特征在于，由权利要求1～4任一项所述的Bi/BiOI纳米片状光催化剂的制备方法所制得。

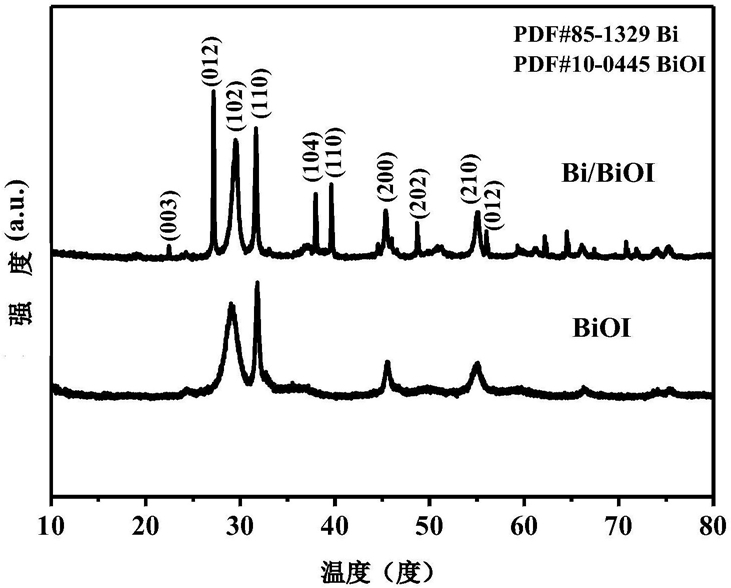

6.根据权利要求5所述的Bi/BiOI纳米片状光催化剂，其特征在于，所述Bi/BiOI纳米片状光催化剂是由纳米Bi颗粒与BiOI纳米片状自组装而成的花状球型结构。

7.根据权利要求6所述的Bi/BiOI纳米片状光催化剂，其特征在于，所述Bi颗粒的粒径为2～10nm，BiOI纳米片的厚度为5～20nm。

8.根据权利要求7所述的Bi/BiOI纳米片状光催化剂，其特征在于，所述Bi/BiOI纳米片状光催化剂的比表面是17.07m2/g。

9.权利要求5所述的Bi/BiOI纳米片状光催化剂在可见光条件下降解BP-A方面的应用。

10.权利要求5所述的Bi/BiOI纳米片状光催化剂在可见光条件下对BP-A的降解率在

99％以上。
