1.一种高击穿的多铁性陶瓷材料，其特征在于，化学计量式为：（1-x）BiFeO3-xLaAlO3，x≤0.2。

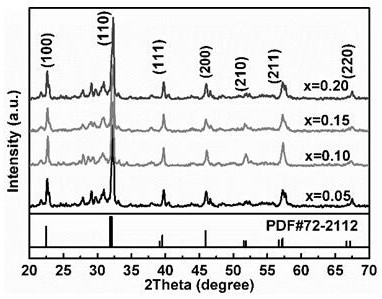

2.根据权利要求1所述的一种高击穿的多铁性陶瓷材料，其特征在于，具有菱面体畸变的钙钛矿结构。

3.一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，包括以下步骤：步骤一：将BiFeO3粉体和LaAlO3粉体按照化学计量式（1-x）BiFeO3-xLaAlO3，x≤0.2，混合均匀形成全配料；

步骤二：将全配料进行球磨，烘干、过筛，形成过筛料；

步骤三：将过筛料压制成坯体，并将制好的坯体进行烧结得到烧结陶瓷。

4.根据权利要求3所述的一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，LaAlO3粉体由包括以下步骤的方法得到：首先按照摩尔比1:1称取La2O3和Al2O3混合形成混合物A；然后取混合物A、锆球石、及去离子水，按照质量比为1:5:1混合后，依次进行球磨、烘干和压块，最后于1200~1250℃保温4小时，得到纯相的LaAlO3粉体。

5.根据权利要求3所述的一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，BiFeO3粉体由包括以下步骤的方法得到：首先按照摩尔比1:1称取Bi2O3和Fe2O3混合形成混合物B；然后取混合物B、锆球石、及去离子水，按照质量比为1:5:1混合后，依次进行球磨、烘干、于820 840℃煅烧3 4小时，得到粉体C；取粉体C在同样的条件下再次球磨、烘干、煅烧得~ ~到纯相的BiFeO3粉体。

6.根据权利要求3所述的一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，步骤二中将全配料按全配料、氧化锆球石、去离子水质量比1:5:1混合后充分球磨。

7.根据权利要求3所述的一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，步骤三中的压制成型，在200 220MPa的压强下，通过冷等静压压制成坯体。

~

8.根据权利要求3所述的一种高击穿的多铁性陶瓷材料的制备方法，其特征在于，步骤三中的烧结，在箱式炉中，过程具体为：首先以100min升温至500℃；接着以100min升温至

900℃并保温120min；接着以100min降温至500℃；最后随炉冷却至室温。

9.权利要求1或2所述的一种高击穿的多铁性陶瓷材料进行表面处理的方法，其特征在于：打磨、清洗烧结陶瓷，在烧结陶瓷表面涂覆银电极浆料，将涂覆银电极的陶瓷材料580~

600℃烧结10 20min，得到（1-x）BiFeO3-xLaAlO3陶瓷基高击穿的多铁性陶瓷材料。

~

10.权利要求9所述方法得到的一种高击穿的多铁性陶瓷材料。
