专利号: 2018116023872
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

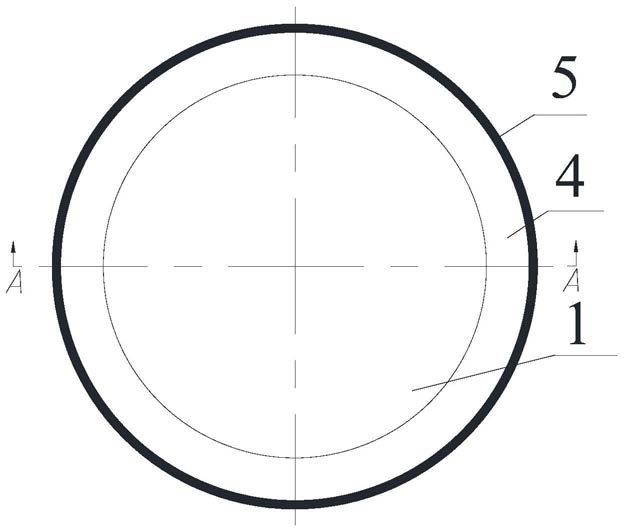

1.一种渐进式温热镦-扭交替强变形方法,其特征在于:其包括以下步骤:S1、将镦-扭模具的上压头装配到液压机的活动横梁工作台上,将下压头装配到液压机的下横梁工作台上,所述上压头和下压头对中定心,在上压头和下压头的外侧套上套筒,套筒对所述上压头和下压头进行导向,在套筒的外侧套上加热圈,柱状坯料放置在下压头的中心位置;

S2、启动液压机,上压头以预设速度下行,在所述柱状坯料上方预设距离时,降低下行速度直至上压头贴合所述柱状坯料的上表面,停止下行,加热圈升温至预设温度,并进行保温;

S3、液压机对柱状坯料施加压力或压下量,对柱状坯料进行镦锻,液压机保压,上压头保持不动,下压头扭转2π~6π弧度后,液压机卸载回程;

S4、液压机再次下行,施加大于步骤S3的压力或压下量,进行再次镦锻,液压机保压,上压头保持不动,下压头扭转2π~6π弧度后,液压机卸载回程;

S5、重复4~5次S3~S4,进行重复镦-扭,每次镦锻的压力或压下量均大于前一次镦锻压力或压下量,下压头扭转2π~6π弧度,将柱状坯料变形为细晶板坯,所述细晶板坯的晶粒细化到预设尺寸。

2.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:所述上压头和下压头的截面尺寸比所述细晶板坯的截面尺寸大10mm以上。

3.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:镦锻过程中,每次施加的压力P的表达式为:P=σs(1+δ)A

其中,σs是柱状坯料的屈服应力,A为计算面积,δ为系数。

4.根据权利要求3所述的渐进式温热镦-扭交替强变形方法,其特征在于:计算面积A的表达式为:其中,V为柱状坯料的体积,h为液压机每次下压镦锻后,坯料变形后的高度。

5.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:所述镦-扭模具的上压头和下压头均为轴对称圆柱形结构,表面均包括中心圆平面、扇形凹面和扇形平面,所述扇形凹面和扇形平面相间的环绕所述中心圆平面。

6.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:步骤S2中,上压头下降到距所述柱状坯料的上表面5mm处,降低下行速度。

7.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:步骤S2中,保温时间为20min。

8.根据权利要求1所述的渐进式温热镦-扭交替强变形方法,其特征在于:所述细晶板坯的晶粒尺寸为0.2~5μm。
