专利号: 2018115920071
申请人: 兰控阀门执行器江苏有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

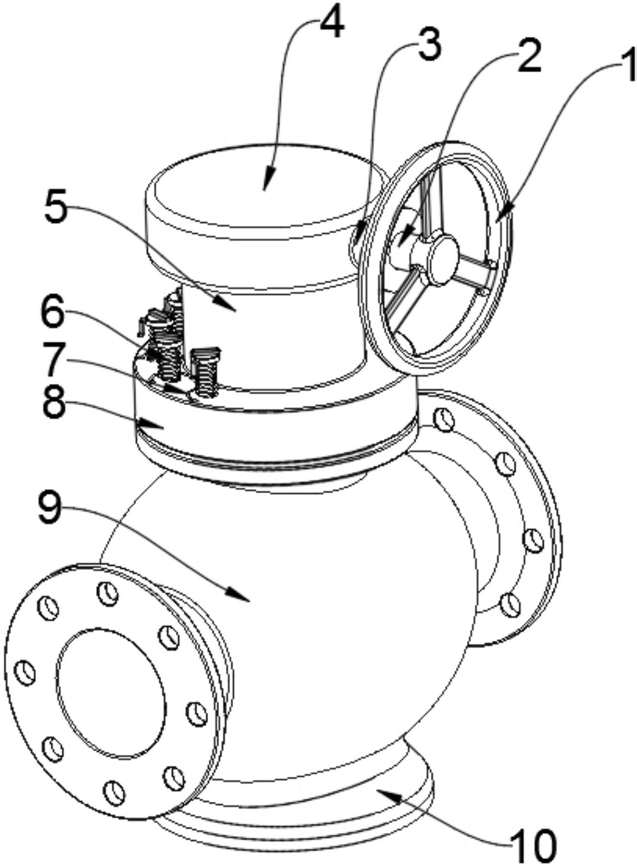

1.一种操作方便的阀门执行器,包括金属阀体(9),其特征在于:所述金属阀体(9)的底面安装有阀体底座(10),所述金属阀体(9)的上方安装有挡块活动保护外壳(8),所述挡块活动保护外壳(8)的上端面安装有环形保护壳(5),所述环形保护壳(5)的上端面安装有金属顶盖(4),所述金属顶盖(4)的外表面安装有副套管(3),所述副套管(3)的内部安装有手动主控轴(2),所述手动主控轴(2)的顶端安装有金属转轮(1),所述环形保护壳(5)的外侧安装有手动流量档位控制柱(6),手动流量档位控制柱(6)有六个,所述手动流量档位控制柱(6)的外侧设置有限位环形槽(7),且限位环形槽(7)位于挡块活动保护外壳(8)的上端面,所述挡块活动保护外壳(8)的底面安装有密封橡胶圈(23),所述手动流量档位控制柱(6)包括旋钮块(11)、金属圆饼(12)、直角限柱(13)、滑动挡块抵销(14)和压缩弹簧(15),所述金属圆饼(12)的上端面安装有旋钮块(11),所述金属圆饼(12)的外表面安装有直角限柱(13),所述金属圆饼(12)的底面安装有滑动挡块抵销(14),且滑动挡块抵销(14)的底端延伸至挡块活动保护外壳(8)的内部,所述滑动挡块抵销(14)的外侧安装有压缩弹簧(15),所述金属顶盖(4)的内部安装有锥齿轮套(16),所述锥齿轮套(16)的内部安装有粗轴(17),所述粗轴(17)的底端安装有电机保护外壳(18),所述电机保护外壳(18)的内部安装有步进电机(19),所述步进电机(19)的底端安装有主转轴(21),所述主转轴(21)的表面安装有转轴限位条(20),所述主转轴(21)的底端延伸至金属阀体(9)的内部,所述主转轴(21)的底端安装有阀块(22);

通过按下对应的金属圆饼来下压滑动挡块抵销完全将滑动挡块抵销插入挡块活动保护外壳内,按下金属圆饼后,将直角限柱的底端插入限位环形槽中,通过旋钮块旋转金属圆饼和直角限柱将金属圆饼的竖直位置限制,来对主转轴外表面的转轴限位条进行限制。

2.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述手动主控轴(2)的底端延伸至金属顶盖(4)的内部,所述手动主控轴(2)的底端位于锥齿轮套(16)外侧的上方,所述手动主控轴(2)的底端与锥齿轮套(16)的通过斜锥齿轮连接。

3.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述压缩弹簧(15)的顶端延伸至金属圆饼(12)的内部,所述压缩弹簧(15)的顶端与金属圆饼(12)通过铆接固定,所述压缩弹簧(15)的底端与挡块活动保护外壳(8)通过铆接固定。

4.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述粗轴(17)与锥齿轮套(16)的内壁通过平键连接。

5.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述主转轴(21)的外表面安装有法兰盘,所述主转轴(21)与转轴限位条(20)通过法兰盘连接。

6.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述主转轴(21)的底端延伸至阀块(22)的内部,所述主转轴(21)与阀块(22)通过定位销连接。

7.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述步进电机(19)的底面设置有螺纹孔,且螺纹孔与电机保护外壳(18)通过螺钉固定,所述步进电机(19)的底端与主转轴(21)通过联轴器连接。

8.根据权利要求1所述的一种操作方便的阀门执行器,其特征在于:所述金属阀体(9)的底面与阀体底座(10)的上端面完全贴合,所述金属阀体(9)与阀体底座(10)通过焊接固定。
