专利号: 2018115848308
申请人: 象山平悦环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

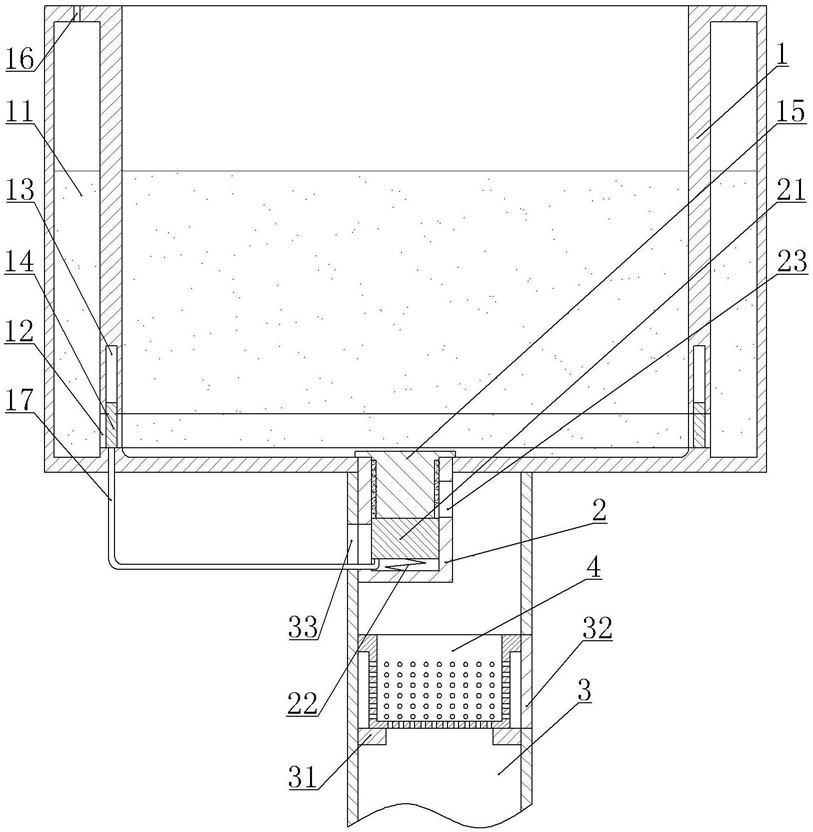

1.节水水槽,包括槽本体和过滤槽,所述槽本体底部设有出水口和可封闭出水口的出水口盖,所述过滤槽上设有若干过滤孔,所述过滤槽与出水口连通并可对从出水口排出的水进行过滤,其特征在于:槽本体下方设有排水机构,所述排水机构包括均竖向设置的第一排水管和第二排水管,所述第二排水管位于第一排水管外周并与排污管连通,所述第一排水管与出水口连通,且第一排水管内设有弹性件并竖向滑动设有活塞,所述弹性件两端分别固定在活塞和第一排水管上,所述第一排水管侧壁设有可被活塞封闭并与第二排水管连通的排水口;所述槽本体侧壁设有储水腔,所述储水腔侧壁设有将储水腔和槽本体内腔连通的进水通道,所述进水通道顶壁设有密封槽,所述密封槽内竖向滑动设有密封板,所述密封板底部固定有连杆,所述连杆远离密封板的一端与活塞固定,且第一排水管和第二排水管上均设有供连杆通过并可被活塞密封的连通口,所述出水口盖可将活塞向下推动,使密封板封闭进水通道。

2.根据权利要求1所述的节水水槽,其特征在于:所述储水腔顶部设有排气口。

3.根据权利要求2所述的节水水槽,其特征在于:所述进水通道的高度为0.5~1.5cm。

4.根据权利要求3所述的节水水槽,其特征在于:所述进水通道、密封板和密封槽均为环状,且槽本体的轴线和出水口的轴线重合。

5.根据权利要求4所述的节水水槽,其特征在于:所述进水通道位于储水腔的底部。

6.根据权利要求1所述的节水水槽,其特征在于:所述过滤槽位于第二排水管内并位于第一排水管下方,所述第二排水管侧壁上设有滑出口和滑出口盖,所述滑出口可供过滤槽滑出,所述滑出口盖可封闭滑出口;所述第二排水管内壁设有位于滑出口下方的限位块。

7.根据权利要求6所述的节水水槽,其特征在于:所述限位块的数量为四块,并沿周向均匀分布在第二排水管内壁上。

8.根据权利要求7所述的节水水槽,其特征在于:所述过滤槽包括上部的大径段和下部的小径段,所述大径段外壁与第二排水管内壁相贴,所述大径段的外径大于小径段外径,所述过滤孔位于小径段的侧壁和底部。
