专利号: 2018115757205
申请人: 吴少娜
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

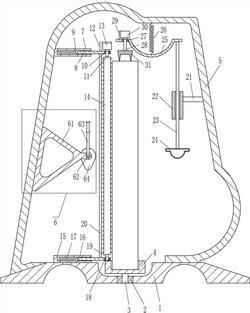

1.一种树木加工去皮机,包括有第一支座、第一轴承、第一转轴、固定凹槽板、支架、压紧装置、第一滑管、第一滑杆、第一弹簧、第二轴承、第二转轴、第一支杆、第一电机、削皮轮、第二滑管、第二滑杆、第二弹簧、第三轴承、第三转轴和第一挡板,第一支座的底部嵌有第一轴承,第一转轴安装在第一轴承内,第一转轴的顶端安装有可盛放树木的固定凹槽板,支架固定在第一支座的顶部,支架内的左侧面下部安装有可使削皮轮与树木紧密接触的压紧装置,第一滑管固定于支架内的左侧面上部,第一滑管内滑动式设有起导向作用的第一滑杆,第一滑杆的左端与第一滑管的内侧面之间连接有第一弹簧,第二轴承嵌在第一滑杆的右部,第二转轴设置在第二轴承内,第一支杆设置于第一滑杆顶部的右侧,第一支杆呈L形,第一支杆内的顶部安装有可驱动第二转轴转动的第一电机,第一电机输出轴的底端与第二转轴的顶端固接,第二滑管固定于第一支座顶部的左侧,第二滑管内滑动式设有起导向作用的第二滑杆,第二滑杆的左端与第二滑管的内侧面之间连接有第二弹簧,第三轴承嵌在第二滑杆的右部,第三轴承内安装有第三转轴,第三转轴和第二转轴之间连接有可对树木去皮的削皮轮,第二滑杆和第一滑杆之间连接有第一挡板,第一挡板位于削皮轮的左侧,其特征在于,还包括有第二支杆、第一滑套、第三滑杆、第一把手、第一支板、第三弹簧、第四轴承、第四转轴、第三支杆、第二电机和锥头,第二支杆设置于支架内的右侧面上部,第二支杆的左端固定有起导向作用的第一滑套,第一滑套内滑动式设有可使第一支板上下移动的第三滑杆,第三滑杆的底端设置有可使第三滑杆上下移动的第一把手,第一支板设置在第三滑杆的顶端,第一支板的顶部与支架内的顶部之间连接有第三弹簧,第一支板的左部嵌有第四轴承,第四轴承内安装有第四转轴,第四转轴的底端固定有可对树木限位的锥头,可安装第二电机的第三支杆固定于第一支板顶部的左侧,可驱动第四转轴转动的第二电机安装在第三支杆的右侧面,第二电机的输出轴与第四转轴顶端连接。

2.根据权利要求1所述的一种树木加工去皮机,其特征在于,压紧装置包括有第二支座、转杆、第一拨动杆和凸轮,第二支座固接在支架内的左侧面下部,第二支座的右部转动式连接有转杆,转杆的后侧安装有可对削皮轮位置进行调节的凸轮,转杆的前端安装有可对凸轮转动的第一拨动杆。

3.根据权利要求2所述的一种树木加工去皮机,其特征在于,还包括有第四滑杆、第二挡板、第四弹簧、第一卡块、第二支板、第四支杆、定向轮、第二滑套、第五滑杆、拉绳和第二把手,第三滑杆的左侧面开有多个起固定作用的第一卡槽,第一滑套的左侧面中部开有滑孔,滑孔内滑动式设有第四滑杆,第四滑杆的左端固定有第二挡板,第四滑杆的右端安装有可对第三滑杆固定的第一卡块,第一卡块的右部位于对应的第一卡槽内,第四弹簧绕在第四滑杆,第四弹簧的右端与滑孔的内侧面固接,第四弹簧的左端与第二挡板的右侧面连接,第二支板固接在第一滑套左侧面的下部,第二支板的顶部安装有第四支杆,第四支杆的顶端转动式连接有可对拉绳导向的定向轮,第二滑套设置于第二支板的左侧面,第二滑套内滑动式设有第五滑杆,第五滑杆的顶端连接有拉绳,拉绳绕过定向轮,拉绳的右端与第二挡板的左侧面固接,第五滑杆的底端安装有可使第五滑杆上下移动的第二把手。

4.根据权利要求3所述的一种树木加工去皮机,其特征在于,还包括有第三滑管、第六滑杆、第五弹簧、第二卡块和第二拨动杆,凸轮圆周壁上开有多个起固定作用的第二卡槽,第三滑管固接在第二支座顶部的右侧,第三滑管内滑动式设有第六滑杆,第六滑杆的左端与第三滑管的内侧面之间连接有第五弹簧,可对凸轮固定的第二卡块设置在第六滑杆的右端,第二卡块的右部位于对应的第二卡槽内,可使第二卡块左右移动的第二拨动杆固接在第二卡块的前侧面。

5.根据权利要求4所述的一种树木加工去皮机,其特征在于,还包括有摆动杆、夹板、滚轮和第六弹簧,固定凹槽板上开有第一凹槽,第一凹槽内的左右两侧均铰接有摆动杆,摆动杆呈V形,摆动杆的一端安装有可对树木固定的夹板,摆动杆的另一端安装有滚轮,摆动杆的底部与第一凹槽内的底部之间连接有第六弹簧。
