专利号: 2018115700635
申请人: 阜南金越信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

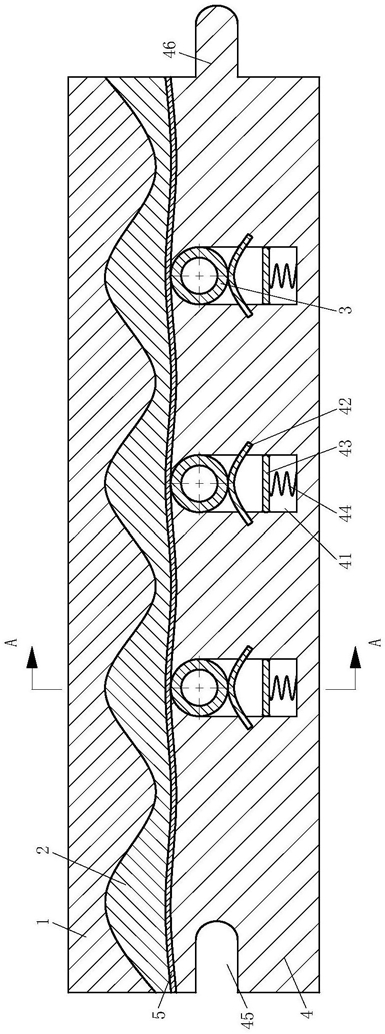

1.一种智能地暖地板,其特征在于:包括木地板(1)、导热层(2)、水管(3)与基座(4),所述木地板(1)的下方设有导热层(2),导热层(2)的上表面与木地板(1)的下表面均设有波浪状条纹;所述导热层(2)的下方设有基座(4),基座(4)的顶部等距开设有多个安装槽(41),安装槽(41)的内底板上通过第一弹簧(44)与支撑板(43)连接,支撑板(43)的上方设有弹性板(42),弹性板(42)的上方设有水管(3),且水管(3)的顶部与铝箔(5)相接触;所述基座(4)的内底板上设有支撑座(47),支撑座(47)上铰接有转动杆(48),转动杆(48)的一端滑动连接有支撑杆(49),支撑杆(49)的顶部固联有活塞(411),水管(3)的内部固联有固定座(410),活塞(411)位于固定座(410)的内部,固定座(410)上开设有第一通孔(413),第一通孔(413)的两端与水管(3)相连通,且活塞(411)的高度大于第一通孔(413)的高度,活塞(411)的顶部通过第二弹簧(6)与固定座(410)的内顶板连接;所述基座(4)的左右两侧分别设有榫口(45)与凸榫(46)。

2.根据权利要求1所述的一种智能地暖地板,其特征在于:所述活塞(411)的顶部嵌入连接有磁铁(412)。

3.根据权利要求1所述的一种智能地暖地板,其特征在于:所述导热层(2)与水管(3)的中间位置处设有铝箔(5),铝箔(5)设为波浪状结构。

4.根据权利要求1所述的一种智能地暖地板,其特征在于:所述支撑板(43)的底部等距固联有多个第三弹簧(414),第三弹簧(414)的底部与基座(4)的内底板固联,且第三弹簧(414)的外径自两端向中间逐渐变小。

5.根据权利要求4所述的一种智能地暖地板,其特征在于:所述每两个第三弹簧(414)的中间位置处分别设有第一连杆(415)与第二连杆(417),第一连杆(415)的一端固联有第一齿轮(416),第二连杆(417)的一端固联有第二齿轮(418),第一齿轮(416)与第二齿轮(418)啮合连接。

6.根据权利要求5所述的一种智能地暖地板,其特征在于:所述第一连杆(415)与第二连杆(417)的一端均开设有第二通孔(419),第三弹簧(414)贯穿于第二通孔(419)内并套接于第一连杆(415)与第二连杆(417)上。
