1.用于选择性氧化芳香醇获得芳香醛的光‑热协同催化剂，其特征在于： 所述光‑热协同催化剂是由光催化剂和热催化剂复合而成，是在光催化剂CdS纳米棒的表面负载有热催化剂Cr2O3‑Al2O3；

所述光催化剂CdS纳米棒采用溶剂热法合成；所述热催化剂Cr2O3‑Al2O3的制备方法如下：

首先称取2.0g 模版剂F127和473.89mg的Cr(NO3)3·9H2O置于50mL烧杯中，加入20mL无水乙醇，持续搅拌4h，获得溶液A；另取一个50mL烧杯，加入3.65g异丙醇铝和10mL无水乙醇，边搅拌边滴加3.2mL浓硝酸，等待异丙醇铝完全溶解之后，向溶液中再次加入10mL无水乙醇，获得溶液B；把溶液B缓慢转移到溶液A中，继续搅拌5h，得到绿色溶液；将此溶液直接放入鼓风干燥箱中60℃烘48h，使其溶剂完全挥发，所得样品放入马弗炉中700℃条件下煅烧

6h，所得青绿色固体即为热催化Cr2O3‑Al2O3；

所述光‑热协同催化剂的制备方法为：将光催化剂和热催化剂加入到去离子水中，持续搅拌5‑6h，然后离心、烘干，即获得光‑热协同催化剂。

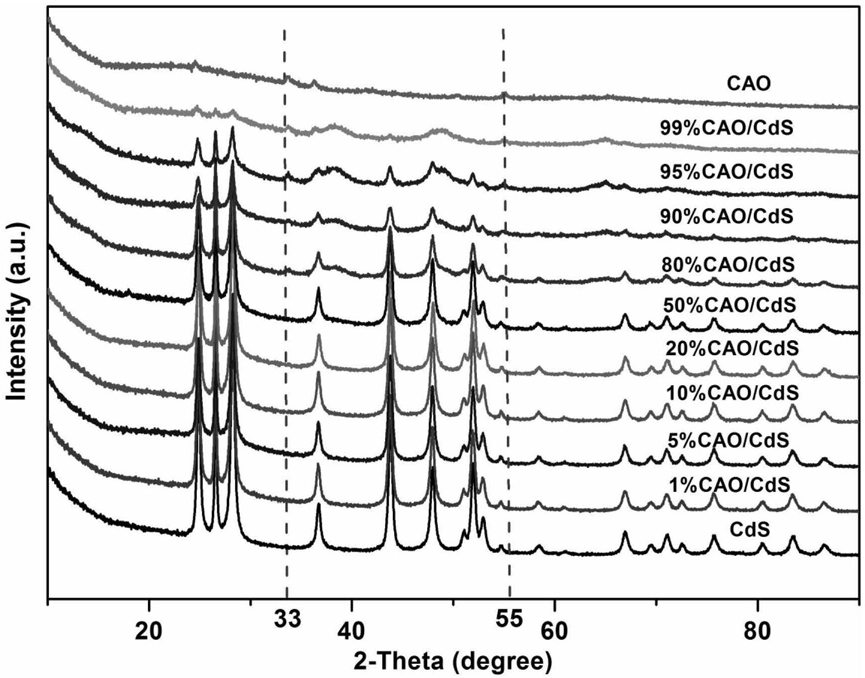

2.根据权利要求1所述的光‑热协同催化剂，其特征在于：在所述光‑热协同催化剂中，所述热催化剂的质量占所述光催化剂质量的1%‑99%。

3.根据权利要求1所述的光‑热协同催化剂，其特征在于：在所述光‑热协同催化剂中，所述热催化剂Cr2O3‑Al2O3的质量占所述光催化剂CdS质量的50%。

4.一种权利要求1 3中任意一项所述光‑热协同催化剂的应用，其特征在于：用于作为~

催化剂，选择性催化氧化芳香醇获得芳香醛。
