专利号: 2018115658854
申请人: 象山兑鹏电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

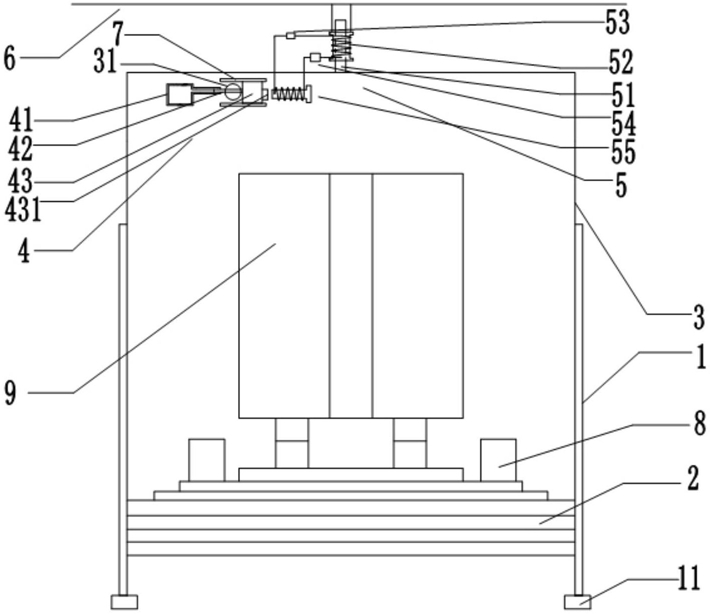

1.一种用于车间干式变压器的降噪设备,其特征在于,包括壳体、温测机构、电磁机构及顶篷,所述壳体为带盖的箱体结构;所述壳体的侧壁上开有贯穿的换气孔;

所述温测机构包括温测瓶、温测杆、挡风板及磁铁块;所述温测瓶固定在所述壳体的侧壁内侧,所述温测瓶位于所述换气孔旁;所述温测瓶内装有沸点为60℃—150℃的液体;所述温测瓶的瓶颈与所述壳体的底面平行;所述温测杆与所述温测瓶的瓶颈内壁滑动且密闭连接;所述温测杆在温测瓶外的一端与所述挡风板的一端固结;所述挡风板的另一端端与所述磁铁块的一端固结;所述挡风板与所述壳体的侧壁滑动连接;挡风板在滑轨上滑动时,可将换气孔完全遮盖或完全打开;

所述电磁机构包括磁铁棒、螺线管、整流器与金属棒;所述磁铁棒的一端固定在所述壳体的顶部外表面上,所述磁铁棒穿过所述螺线管,螺线管在顶篷下方,螺线管与顶篷之间设有硬质绝缘条,硬质绝缘条的上下端分别与顶篷和螺线管固定;螺线管外露的导线部分缠绕在所述金属棒上,所述螺线管的导线上设有整流器;所述金属棒固定在所述壳体的侧壁内侧,所述金属棒的一端与所述磁铁块的自由端相对;整流器的安装方向,使金属棒与磁铁块的相对端磁性相同。

2.根据权利要求1所述的用于车间干式变压器的降噪设备,其特征在于:所述壳体内部的底面上固设有减震垫,所述减震垫上固设有风机。

3.根据权利要求1所述的用于车间干式变压器的降噪设备,其特征在于:所述换气孔外设有防尘网,防尘网固定在所述壳体的侧壁外侧。

4.根据权利要求1所述的用于车间干式变压器的降噪设备,其特征在于:所述壳体还包括防火层,所述防火层位于壳体的最外层。

5.根据权利要求1所述的用于车间干式变压器的降噪设备,其特征在于:还包括支架,所述壳体固结在所述支架上,所述支架底端固设有减震装置。

6.根据权利要求5所述的用于车间干式变压器的降噪设备,其特征在于:所述减震装置为减震弹簧。

7.根据权利要求1所述的用于车间干式变压器的降噪设备,其特征在于:所述温测瓶内的液体为三氟乙酸。
