专利号: 2018115464331
申请人: 宁波安创电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

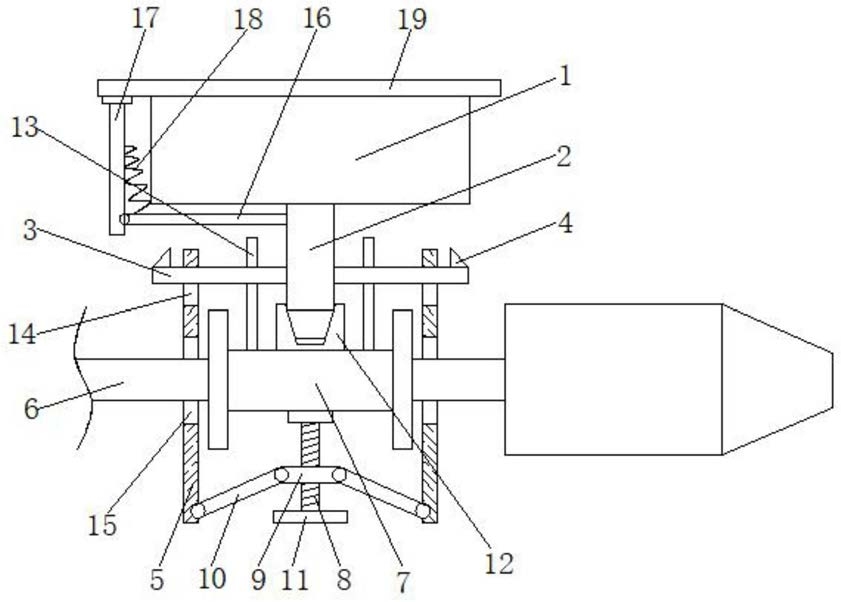

1.一种关于喷嘴高效高精度流量检测设备,包括检测设备主体(1),其特征在于,所述检测设备主体(1)的底部焊接有插接管(2),所述插接管(2)的两侧焊接有水平设置的固定板(3),所述固定板(3)的顶部远离插接管(2)的一侧焊接有限位块(4),所述固定板(3)的外部活动套接有活动板(5),所述活动板(5)的内部活动套接有导管(6),两个所述导管(6)相互靠近的一端固定连接有安装管(7),所述安装管(7)的底部转动连接有螺杆(8),所述螺杆(8)的外圈螺纹套接有连接块(9),所述连接块(9)的两侧铰接有连接杆(10),且连接杆(10)远离连接块(9)的一端与活动板(5)铰接,所述安装管(7)的顶部焊接有插接块(12),且插接管(2)插入插接块(12)的内部,所述插接块(12)的两侧设有与安装管(7)焊接的导向杆(13),且导向杆(13)贯穿固定板(3),一个所述固定板(3)的上方设有与插接管(2)的外壁焊接的固定杆(16),所述固定杆(16)远离插接管(2)的一端铰接有支撑杆(17),所述支撑杆(17)的靠近检测设备主体(1)的一侧连接有弹簧(18),且弹簧(18)远离支撑杆(17)的一端与固定杆(16)连接,所述支撑杆(17)的顶端转动连接有盖板(19)。

2.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,所述活动板(5)的内部开设有第一通孔(14),且固定板(3)贯穿第一通孔(14),所述第一通孔(14)的下方设有贯穿活动板(5)的第二通孔(15),且导管(6)贯穿第二通孔(15)。

3.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,所述螺杆(8)的顶部外圈焊接有第一轴承,且第一轴承与安装管(7)焊接,所述螺杆(8)的底端焊接有转杆(11),且转杆(11)的外部套设有橡胶套。

4.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,所述插接块(12)的内部开设有插接孔,且插接孔与安装管(7)连通,所述插接孔的竖截面为等腰梯形结构,所述插接管(2)的底端焊接有接头,所述接头的外壁粘接有密封垫。

5.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,所述固定板(3)的内部开设有导向孔,且导向杆(13)贯穿导向孔。

6.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,所述支撑杆(17)的顶部外壁焊接有第二轴承,且第二轴承的顶部与盖板(19)焊接,所述盖板(19)的底部粘接有刷毛。

7.根据权利要求1所述的一种关于喷嘴高效高精度流量检测设备,其特征在于,两个所述导管(6)相互靠近的一端均焊接有第一圆盘,所述安装管(7)的两端焊接有第二圆盘,且第一圆盘和第二圆盘通过螺栓和螺母连接。
