专利号: 2018115372522
申请人: 贵州纵横力创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

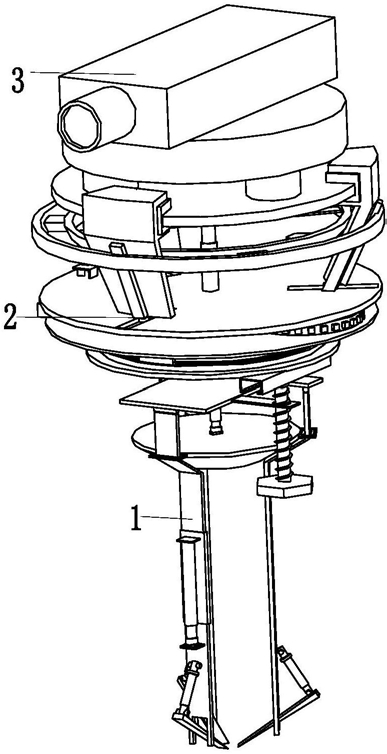

1.一种用于地质勘察的水准仪,包括支撑支架(1)、调节装置(2)和水准仪本体(3),其特征在于:所述的支撑支架(1)的上端安装有调节装置(2),调节装置(2)的上端设置有水准仪本体(3);

所述的支撑支架(1)包括连架(11)、三个调节杆(12)、挤压块(13)、挤压气缸(14)、伸缩支架(15)和两个撑支架(16),连架(11)的下端通过铰链均匀安装有三个调节杆(12),连架(11)的中部安装有挤压气缸(14),挤压气缸(14)的顶端安装在挤压块(13)上,挤压块(13)位于三个调节杆(12)内,位于连架(11)前端调节杆(12)的下端安装有伸缩支架(15),位于连架(11)后端调节杆(12)的下端安装有撑支架(16);

所述的调节装置(2)包括底板(21)、滑槽(22)、滑杆(23)、主电机(24)、角度调节机构(25)、微调机构(26)和夹持机构(27),底板(21)上安装有主电机(24),主电机(24)的输出轴上安装有微调机构(26),微调机构(26)的下端安装有滑杆(23),滑杆(23)通过滑动配合的方式与滑槽(22)相连,滑槽(22)安装在底板(21)上,底板(21)的右端安装有角度调节机构(25),微调机构(26)的上端安装有夹持机构(27);

所述的角度调节机构(25)包括辅板(251)、螺纹杆(252)、联动块(254)、滑柱(255)和滑动槽(256),辅板(251)安装在连架(11)上,辅板(251)上通过螺纹的传动方式与螺纹杆(252),螺纹杆(252)的上端通过轴承安装在联动块(254),联动块(254)内设置有圆孔,圆孔内设置有滑柱(255),滑柱(255)通过滑动配合的方式与滑动槽(256)相连,滑动槽(256)安装在底板(21)上;

所述的微调机构(26)包括主板(261)、连柱(262)、主齿条(263)、扣动板(264)、上板(265)、两个挡板(266)、伸缩杆(267)、挤压圆块(268)和锁紧支链(269),主板(261)的中部安装有连柱(262);

连柱(262)的右端侧壁上安装有主齿条(263),主板(261)的左端均匀设置有卡孔,主板(261)的右端通过销轴安装有扣动板(264),连柱(262)的上端安装在上板(265)上,上板(265)的左端安装有伸缩杆(267),伸缩杆(267)的顶端安装在挤压圆块(268)上,挤压圆块(268)与卡孔相对应,卡孔位于两个挡板(266)之间,挡板(266)安装在主板(261)上,上板(265)的后端安装有锁紧支链(269)。

2.根据权利要求1所述的一种用于地质勘察的水准仪,其特征在于:所述的挤压块(13)包括圆台框(131)、三个挤压框(132)和三个滚轮(133),圆台框(131)的侧壁上均匀安装有三个挤压框(132),且调节杆(12)位于挤压框(132)内,挤压框(132)内通过轴承安装有滚轮(133),滚轮(133)的内侧紧贴在调节杆(12)的外壁上。

3.根据权利要求1所述的一种用于地质勘察的水准仪,其特征在于:所述的伸缩支架(15)包括伸缩板(151)、插杆(152)和连气缸(153),伸缩板(151)的下端通过销轴安装有插杆(152),插杆(152)与伸缩板(151)之间通过销轴安装有连气缸(153);

所述的撑支架(16)包括直板(162)、插入架(163)和辅气缸(164),直板(162)的下端通过销轴安装有插入架(163),插入架(163)与直板(162)之间通过销轴安装有辅气缸(164)。

4.根据权利要求1所述的一种用于地质勘察的水准仪,其特征在于:所述的扣动板(264)包括转动板(2641)、辅齿条(2642)和摩擦块(2643),转动板(2641)的右端均匀安装有摩擦块(2643),转动板(2641)的左端安装有辅齿条(2642),且辅齿条(2642)与主齿条(263)相啮合。

5.根据权利要求1所述的一种用于地质勘察的水准仪,其特征在于:所述的锁紧支链(269)包括夹紧架(2691)、拧紧杆(2692)、滑块(2693)和夹板(2694),夹紧架(2691)安装在上板(265)上,夹紧架(2691)的下端内壁紧贴在上板(265)下端面,夹紧架(2691)的上端通过螺纹的传动方式与拧紧杆(2692)相连,拧紧杆(2692)的下端通过轴承安装在夹板(2694)上,夹板(2694)的后端安装有滑块(2693),滑块(2693)通过滑动配合的方式与夹紧架(2691)相连。

6.根据权利要求1所述的一种用于地质勘察的水准仪,其特征在于:所述的夹持机构(27)包括主气缸(271)、固定架(272)、挤压环(273)、三个挤压滑架(274)和滑片(275),主气缸(271)安装在上板(265)上,主气缸(271)的顶端安装在固定架(272)上,固定架(272)安装在挤压环(273)的内壁上,挤压环(273)内均匀设置有三个挤压滑架(274),挤压滑架(274)的下端安装有滑片(275),滑片(275)通过滑动配合的方式与上板(265)相连。

7.根据权利要求6所述的一种用于地质勘察的水准仪,其特征在于:所述的挤压环(273)包括外环(2731)、内环(2732)和稳板(2733),外环(2731)与内环(2732)之间连接有稳板(2733);

所述的挤压滑架(274)的上端内部设置有柔性橡胶垫,且柔性橡胶垫为U型结构。
