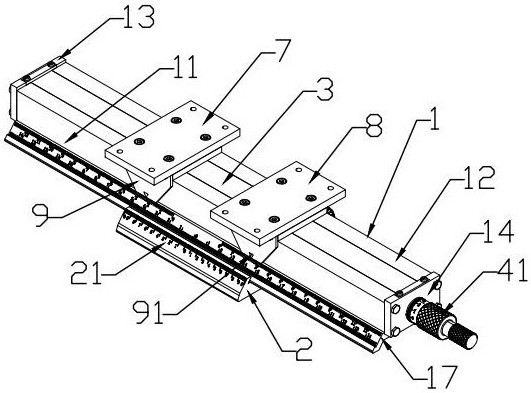

1.一种双目视觉精密调整支架，它包括底座，所述底座为一个箱体，在底座上设有能够沿其长度方向移动并定位的左相机安装座和右相机安装座，其特征在于，在底座上还设有一个底座水平调节机构和一个相机座对中调节机构；所述底座水平调节机构包括固定安装在底座下端并沿底座长度方向设置的齿条和刻度尺，以及安装在底座下并能够沿底座长度方向移动并定位的支架安装座；所述支架安装座的前后两侧均向上折弯，形成夹持在底座上的一个折弯板，在靠近齿条一侧的折弯板上设有一末端固定在刻度尺内侧的底座微调旋钮，在底座微调旋钮上固定安装有一个与齿条相啮合的齿轮，通过旋转底座微调旋钮即可在齿轮和齿条的作用下带动底座水平移动；所述相机座对中调节机构包括一个安装在底座内并沿底座长度方向设置的正反牙双向丝杠，在正反牙双向丝杠上套有两个分别与左相机安装座和右相机安装座下端固定连接且与正反牙双向丝杠通过螺纹相配合的丝杠螺母，在底座的左侧板或右侧板上设有一个与正反牙双向丝杠固定连接的双目微调旋钮，通过旋转双目微调旋钮即可调节左相机安装座和右相机安装座沿正反牙双向丝杠长度方向的对中距离。

2.根据权利要求1所述的双目视觉精密调整支架，其特征在于，在支架安装座远离齿条一侧的折弯板上标示有长度刻度。

3.根据权利要求1或2所述的双目视觉精密调整支架，其特征在于，在支架安装座靠近齿条一侧的折弯板内侧设有一个条形凸块，在齿条的外端面设有一个与条形凸块相对应的条形槽，所述条形凸块能够沿条形槽水平滑动。

4.根据权利要求3所述的双目视觉精密调整支架，其特征在于，在支架安装座靠近齿条一侧的折弯板上设有一垂直于齿条设置的螺纹孔，在该螺纹孔内设有一个与其相配合的锁紧螺杆，通过旋转锁紧螺杆，使锁紧螺杆与齿条相抵，从而将支架安装座固定在底座下。

5.根据权利要求1或2所述的双目视觉精密调整支架，其特征在于，所述刻度尺的刻度标示以刻度尺中部为界设有两段，两段刻度的零刻度线均在正反牙双向丝杠正反牙交界处。

6.根据权利要求5所述的双目视觉精密调整支架，其特征在于，在底座的前后侧板上设有至少一个滑槽，在左相机安装座和右相机安装座的前后两侧分别固定安装有一指示板和滑板，所述指示板和滑板分别位于底座下方刻度尺和齿条外侧。

7.根据权利要求6所述的双目视觉精密调整支架，其特征在于，所述指示板下端紧邻刻度尺并置于刻度尺上方，在指示板上标示有一箭头向下的指示箭头。

8.根据权利要求6或7所述的双目视觉精密调整支架，其特征在于，在滑板内侧设有一滑块，在底座靠近滑板的侧板上设有一与滑块相配合的滑槽，在滑板上还设有一带有螺纹的紧固孔，在紧固孔内套有一个与其通过螺纹相配合的紧固螺杆，通过旋转紧固螺杆，使紧固螺杆与底座相抵，进而将左相机安装座和右相机安装座固定在底座上。

9.根据权利要求6或7所述的双目视觉精密调整支架，其特征在于，在正反牙双向丝杠的左右两端均设有一固定安装在底座底板上的轴承座，且两轴承座位于底座内并分别靠近左侧板和右侧板。

10.根据权利要求9所述的双目视觉精密调整支架，其特征在于，在双目微调旋钮周向上标示有一圈刻度线。
