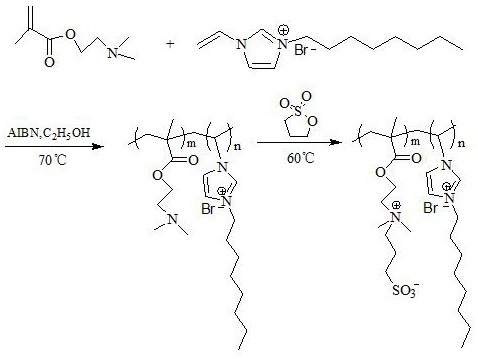

1.一种两性聚合物，其特征在于，具有如下结构：

式中，m、n为正整数。

2.一种两性聚合物的制备方法，其特征在于，包括如下步骤：

将溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯进行自由基聚合，得到一种两性加脂剂聚合物中间体；将两性聚合物中间体与1,3丙磺酸内酯发生季胺化反应得到一种两性聚合物加脂剂。

3.根据权利要求2所述的一种两性聚合物的制备方法，其特征在于，溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯摩尔比为1：(1.0～3.0)。

4.根据权利要求3所述的一种两性聚合物的制备方法，其特征在于，溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯的反应，在以乙醇为溶剂的分散体中进行，以氮气为惰性气氛；反应引发剂为偶氮二异丁腈，引发剂用量为溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯总质量的0.8～2％；反应温度为65～79℃，反应时间为5～8h。

5.根据权利要求2所述的一种两性聚合物的制备方法，其特征在于，两性加脂剂聚合物中间体与1,3丙磺酸内酯的摩尔比为1：(1.0～3.0)。

6.根据权利要求5所述的一种两性聚合物的制备方法，其特征在于，两性加脂剂聚合物中间体与1,3丙磺酸内酯发生季胺化反应在以乙醇为溶剂的分散体中进行；反应温度为60℃，反应时间12h，得到乳白色液体。

7.根据权利要求2所述的一种两性聚合物的制备方法，其特征在于，具体步骤包括：步骤一：在氮气保护的条件下，将溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯按照摩尔比1：(1.0～3.0)溶于乙醇溶液，然后在引发剂偶氮二异丁腈的引发下发生自由基聚合，混合均匀后升温回流，进行搅拌反应，反应结束后，得到共聚产物，提纯得到共聚物产物；偶氮二异丁腈的质量为溴化1-辛基-3-乙烯基咪唑与甲基丙烯酸二甲氨基乙酯总质量的0.8～2％，反应温度为65～79℃，反应时间为5～8h；

步骤二：然后将步骤一的共聚产物与(1.0～3.0)倍摩尔量的1,3丙磺酸内酯发生季胺化反应得到一种两性聚合物加脂剂，60℃反应12h，得到乳白色液体；反应结束后，先在减压蒸馏除去反应溶剂乙醇，然后将粗产物溶于水中沉淀，然后乙醇洗涤除去未参与反应的溴化1-辛基-3-乙烯基咪唑和甲基丙烯酸二甲氨基乙酯，重复三次，真空干燥得到共聚产物。

8.一种两性聚合物的中间体，其特征在于，具有如下结构：

式中，m、n为正整数。

9.一种有机无铬鞣皮革加脂剂，其特征在于，含有式(1)所述的两性聚合物。

10.权利要求1所述的一种两性聚合物用于有机无铬鞣皮革加脂剂的应用。
