1.一种双组分铜基催化剂催化CO完全燃烧的方法，其特征在于，使用呈球状、包含有Cu和Mn两种组分的双组分铜基催化剂催化消除CO，在作为氧化剂的 O2占混合气体总摩尔数的1%的条件下，双组分铜基催化剂可以使CO在31℃时开始被氧化成CO2，在75-80℃转化

50％，125-130℃时被全部转化为CO2，

铜基催化剂的制备包括以下步骤:

（1）取Cu(NO3)2·3H2O、Mn(NO3)2溶液和蒸馏水配制成混合溶液，其中Cu:Mn摩尔比1.5-

2:1;

（2）向步骤（1）得到的混合溶液中加入H2O、CTAB和无水乙醇，在室温下搅拌15-30min得到混合液体，搅拌速度为80-100r/min；

（3）向步骤（2）得到的混合液体中滴加氨水，然后在室温下搅拌2h，搅拌速度为150-

300r/min；

（4）将（3）的混合液体转移至水热合成釜，在120-125℃下处理24h；

（5）将（4）中水热处理后的混合体系抽滤得到固体，用蒸馏水清洗固体，然后将固体干燥，将干燥后的固体放入马弗炉并在550-560℃下煅烧4-5h，得到双组分铜基催化剂。

2.根据权利要求1所述的一种双组分铜基催化剂催化CO完全燃烧的方法，其特征在于，双组分铜基催化剂催化CO反应中的气体包括CO、O2和惰性气体，CO和O2的摩尔比为1：1，CO和O2的总摩尔数占反应气体总摩尔数的2%，惰性气体总摩尔数占反应气体总摩尔数的98%。

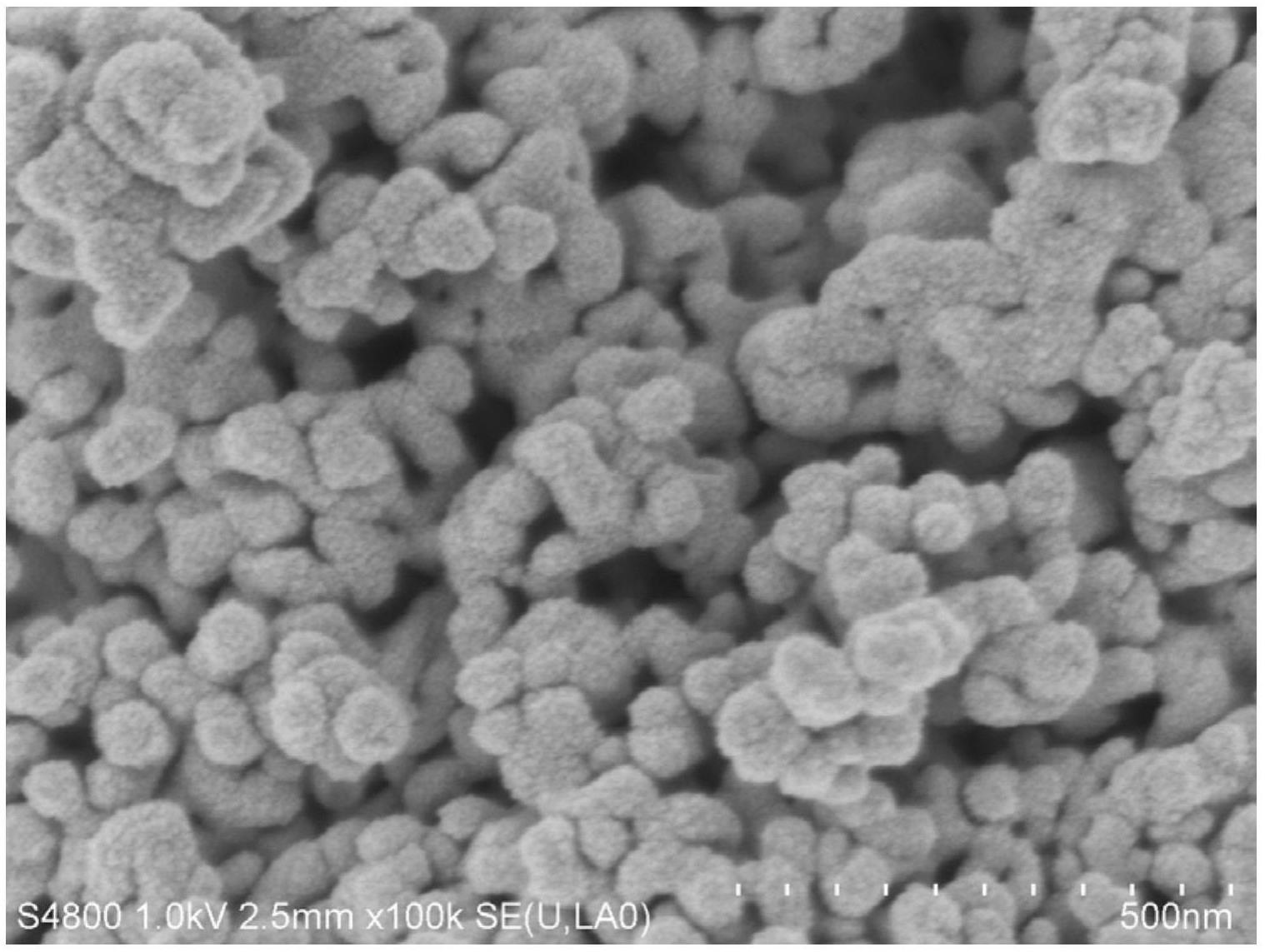

3.根据权利要求2所述的一种双组分铜基催化剂催化CO完全燃烧的方法，其特征在于，步骤（1）中Cu和Mn的投料摩尔比为2：1，得到的催化剂呈现球形形貌，粒子尺寸大小为50-

100 nm，得到的催化剂中所含有的含铜物种都是能在300-350℃之间还原的高活性物种。

4.根据权利要求3所述的一种双组分铜基催化剂催化CO完全燃烧的方法，其特征在于，步骤（4）中的处理温度为120℃。
