专利号: 2018115238059
申请人: 台州市路桥绿康蓄电自动喷雾器厂
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

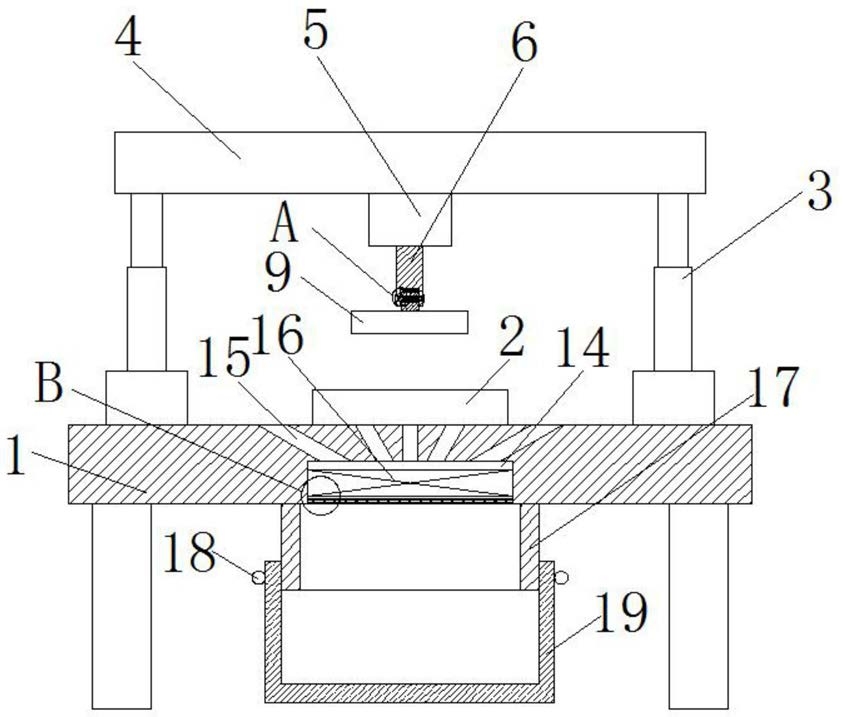

1.一种可调整研磨精度的汽车轮毂研磨装置,包括加工台(1),其特征在于:所述加工台(1)的上端中心处固定连接有夹具(2),所述加工台(1)的上端关于夹具(2)对称固定连接有电动推杆(3),所述加工台(1)的上方设有支撑板(4),两根所述电动推杆(3)远离加工台(1)的一端共同固定连接在支撑板(4)的下端,所述支撑板(4)下端的中心处固定连接有驱动电机(5),所述驱动电机(5)的输出端通过联轴器连接有转动轴(6),所述转动轴(6)的下端开设有卡槽(7),所述卡槽(7)内卡接有卡块(8),所述卡块(8)远离卡槽(7)槽底的一端穿过卡槽(7)的槽口并向外延伸且固定连接有研磨头(9),所述卡块(8)靠近卡槽(7)槽底位置的两对称竖直侧壁上对称开设有更换槽(10),所述更换槽(10)的槽底固定连接有弹簧(11),所述弹簧(11)远离更换槽(10)槽底的一端固定连接有更换块(12),所述卡槽(7)对应更换块(12)的对应槽壁上开设有与更换块(12)相匹配的更换孔(13),所述更换块(12)远离弹簧(11)的一端穿过更换槽(10)的槽口并向外延伸至更换孔(13)中。

2.根据权利要求1所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述加工台(1)的下端开设有粉尘槽(14),所述粉尘槽(14)的槽底开设有若干个通孔(15),所述通孔(15)远离粉尘槽(14)的一端贯穿加工台(1)设置,所述粉尘槽(14)内安装有风机(16),所述风机(16)的输出端远离粉尘槽(14)的槽底设置,所述加工台(1)的下端对应粉尘槽(14)的位置固定连接有导气管(17),所述粉尘槽(14)设置在导气管(17)内,所述导气管(17)远离粉尘槽(14)一端位置的管壁上通过绳索(18)缠绕有集尘袋(19)。

3.根据权利要求1所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述卡块(8)远离研磨头(9)的一端固定连接有磁铁(20),所述卡槽(7)的槽底固定连接有铁片(21),所述磁铁(20)与铁片(21)磁性吸附。

4.根据权利要求1所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述更换块(12)靠近弹簧(11)一端位置的侧壁上对称固定连接有滑块(22),所述更换槽(10)对应滑块(22)的槽壁上沿水平直线方向开设有滑槽(23),所述滑块(22)远离更换块(12)的一端穿过滑槽(23)的槽口并向滑槽(23)内延伸,且所述滑块(22)滑动连接在对应的滑槽(23)中。

5.根据权利要求1所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述更换孔(13)远离卡块(8)一端的孔口内塞有防尘塞(24)。

6.根据权利要求1所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述更换块(12)远离弹簧(11)一端位置的侧壁上对称开设有滚动槽(25),所述滚动槽(25)内设有滚动的滚珠(26),所述滚珠(26)远离滚动槽(25)槽底的一端穿过滚动槽(25)的槽口并向外延伸,且所述滚珠(26)远离滚动槽(25)槽底的一端滚动连接在更换孔(13)的孔壁上。

7.根据权利要求2所述的一种可调整研磨精度的汽车轮毂研磨装置,其特征在于:所述粉尘槽(14)的槽口固定连接有防护网(27)。

8.汽车轮毂研磨装置的研磨方法:包括如下步骤:

A、轮毂内圈的深度清洁:在卡块上安装圆形的清洁盘,清洁盘的四周边是多个细小的清洁凸起,由电动推杆通过支撑板带动驱动电机下降,驱动电机带动清洁盘在轮毂内转动,对轮毂的内圈进行清洁,该过程中,驱动电机反复的下降和上升,使清洁盘进行深度清洁;

研磨过程分为两种情况:

第一种情况是盘式研磨:

B、轮毂内圈的第一次研磨:按下更换块,将卡块拉出卡槽,卸下卡块上的清洁盘,安装上粗研磨盘,粗研磨盘的四周边是粗研磨带,由电动推杆通过支撑板带动驱动电机下降,驱动电机带动粗研磨盘在轮毂内转动,对轮毂的内圈进行粗研磨,该过程中,驱动电机反复的下降和上升,使粗研磨盘进行粗研磨;

C、轮毂内圈的第二次研磨:按下更换块,将卡块拉出卡槽,卸下卡块上的粗研磨盘,安装上细研磨盘,细研磨盘的四周边是细研磨带,由电动推杆通过支撑板带动驱动电机下降,驱动电机带动细研磨盘在轮毂内转动,对轮毂的内圈进行粗研磨,该过程中,驱动电机反复的下降和上升,使细研磨盘进行细研磨;

第二种情况是扇形研磨:

D、轮毂内圈的第一次研磨:按下更换块,将卡块拉出卡槽,卸下卡块上的清洁盘,安装上扇形粗研磨头,粗研磨头的周边是粗研磨带,由电动推杆通过支撑板带动驱动电机下降,通过夹具旋转带动轮毂转动,对轮毂的内圈进行粗研磨,该过程中,夹具的正转和反转,驱动电机的上升和下降,使粗研磨头进行粗研磨;

E、轮毂内圈的第二次研磨:按下更换块,将卡块拉出卡槽,卸下卡块上的粗研磨头,安装上扇形细研磨头,细研磨头的周边是细研磨带,由电动推杆通过支撑板带动驱动电机下降,通过夹具旋转带动轮毂转动,对轮毂的内圈进行细研磨,该过程中,夹具的正转和反转,驱动电机的上升和下降,使细研磨头进行细研磨;

F、轮毂研磨的清洁:轮毂研磨过程中产生的粉尘,顺着空气依次通过通孔、粉尘槽和导气管并进入到集尘袋中,集尘袋中的气体透过集尘袋并排出,集尘袋中的粉尘残留在集尘袋中,防止粉尘弥漫。
