专利号: 2018115197063
申请人: 内蒙古鑫垚淼新型建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

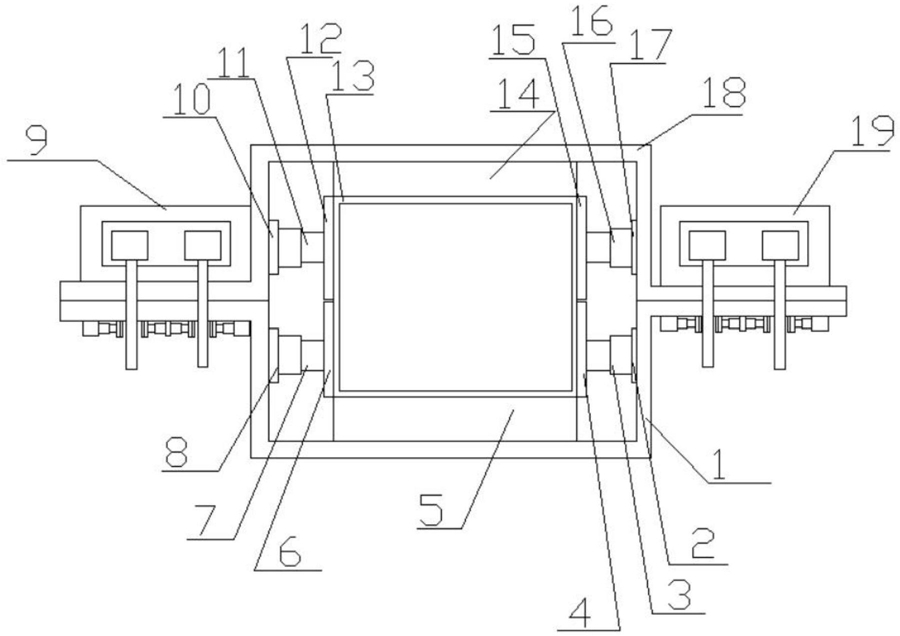

1.一种可拆卸式混凝土预制块模具,包括第一夹板(1)、第一固定板(2)、第一液压缸(3)、第二固定板(4)、第一压块(5)、第三固定板(6)、第二液压缸(7)、第四固定板(8)、第一安装台(9)、第五固定板(10)、第三液压缸(11)、第六固定板(12)、软套(13)、第二压块(14)、第七固定板(15)、第四液压缸(16)、第八固定板(17)、第二夹板(18)、第二安装台(19)、第一安装空间(20)、第二安装块(21)、第一电机(22)、第二电机(23)、第一丝杆(24)、第二丝杆(25)、第一安装块(26)、第一气缸(27)、第一夹块(28)、第三安装块(29)、第三电机(30)、第四电机(31)、第四丝杆(32)、第三丝杆(33)、第二安装空间(34)、第四安装块(35)、第二气缸(36)、第二夹块(37)、第五安装块(38)和第六安装块(39),其特征在于,所述第一夹板(1)的内部一侧固定安装有第一固定板(2),所述第一固定板(2)的另一侧固定安装有第一液压缸(3),所述第一液压缸(3)的活塞杆端与第二固定板(4)的一侧中部固定连接,所述第二固定板(4)的另一侧安装在软套(13)的一侧的一端,所述第一夹板(1)的内部另一侧固定安装有第四固定板(8),所述第四固定板(8)的另一侧固定安装有第二液压缸(7),所述所述第二液压缸(7)的活塞杆端与第三固定板(6)的一侧中部固定连接,所述第三固定板(6)的另一侧安装在软套(13)的另一侧的一端,所述第二夹板(18)的内部另一侧固定安装有第五固定板(10),所述第五固定板(10)的另一侧固定安装有第三液压缸(11),所述第三液压缸(11)的活塞杆端与第六固定板(12)的一侧中部固定连接,所述第六固定板(12)的另一侧安装在软套(13)的另一侧的另一端,所述第二夹板(18)的内部一侧固定安装有第八固定板(17),所述第八固定板(17)的另一侧固定安装有第四液压缸(16),所述第四液压缸(16)的活塞杆端与第七固定板(15)的一侧中部固定连接,所述第七固定板(15)的另一侧安装在软套(13)的一侧的一端,所述第一夹板(1)的内部正面固定安装有第一压块(5)。

2.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述第二夹板(18)的一侧背面固定安装有第一安装台(9),第一安装台(9)的内部开设有第一安装空间(20),第一安装空间(20)的一侧固定安装有第一电机(22),第一电机(22)的输出端固定安装有第一丝杆(24),第一安装空间(20)的另一侧固定安装有第二电机(23),第二电机(23)的输出端固定安装有第二丝杆(25)。

3.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述第二夹板(18)的另一侧背面固定安装有第二安装台(19),第二安装台(19)的内部开设有第二安装空间(34),第二安装空间(34)的一侧固定安装有第三电机(30),第三电机(30)的输出端固定安装有第三丝杆(33),第二安装空间(34)的另一侧固定安装有第四电机(31),第四电机(31)的输出端固定安装有第四丝杆(32)。

4.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述第一夹板(1)的正面一侧分别固定安装有第一安装块(26)、第二安装块(21)和第三安装块(29),第一安装块(26)的一侧固定安装有第一气缸(27),第一气缸(27)的活塞杆端固定安装有第一夹块(28),第二安装块(21)的两侧分别固定安装有一个第一气缸(27),第一气缸(27)的活塞杆端固定安装有第一夹块(28),第三安装块(29)的一侧固定安装有第一气缸(27),第一气缸(27)的活塞杆端固定安装有第一夹块(28)。

5.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述第一夹板(1)的正面另一侧分别固定安装有第四安装块(35)、第五安装块(38)和第六安装块(39),第四安装块(35)的一侧固定安装有第二气缸(36),第二气缸(36)的活塞杆端固定安装有第二夹块(37),第五安装块(38)的两侧分别固定安装有一个第二气缸(36)。

6.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述软套(13)的正面安装在第一压块(5)的另一侧,所述第二夹板(18)的内部正面固定安装有第二压块(14),所述软套(13)的背面安装在第二压块(14)的另一侧。

7.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述软套(13)通过卡扣与第二压块(14)连接。

8.根据权利要求1所述的一种可拆卸式混凝土预制块模具,其特征在于:所述第二气缸(36)的活塞杆端固定安装有第二夹块(37),第六安装块(39)的一侧固定安装有第二气缸(36),第二气缸(36)的活塞杆端固定安装有第二夹块(37)。
