专利号: 2018115085034
申请人: 威海海洋职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

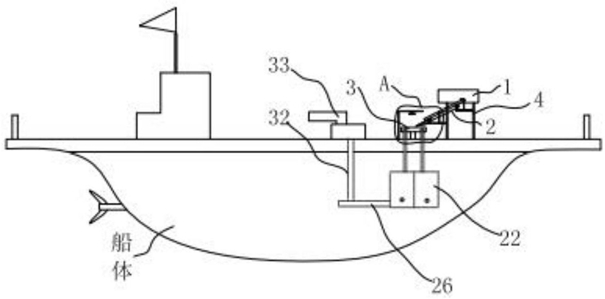

1.一种智能化船舶储鱼装置,其特征是,包括控制系统以及与控制系统电连接的筛选系统和储鱼机构;

筛选系统包括进鱼机构、导入机构和筛选机构;用于将鱼儿逐次驱动至导入机构的进鱼机构设有档鱼板,档鱼板的下方设有前端至后端高度逐渐增高的驱动腔出鱼槽;

筛选机构包括影像摄像机、筛选转盘、筛选驱动气缸和筛选腔;筛选转盘可转动的安装在筛选腔内,筛选转盘上设有与所述导入机构出鱼端对应的筛选槽,筛选腔上设有多个分别与所述筛选槽出鱼端对应的筛选出口管;用于驱动鱼儿移动的筛选驱动气缸安装在筛选槽的后端,影像摄像机设置在赛选槽的上方;

储鱼机构包括多个储鱼池,储鱼池的上端分别与所述筛选出口管对应连通。

2.根据权利要求1所述的一种智能化船舶储鱼装置,其特征是,所述进鱼机构包括进鱼驱动转盘和进鱼驱动腔;进鱼驱动转盘可转动的设置在进鱼驱动腔内,进鱼驱动腔的一侧设有驱动腔出鱼口,驱动腔出鱼口与所述导入机构的进鱼端口对应设置;

所述档鱼板采用弧形板结构,档鱼板安装在进鱼驱动腔内并位于所述进鱼驱动转盘的上方;档鱼板将进鱼驱动腔主体部分与所述驱动腔出鱼口分隔,进鱼驱动腔主体部分与所述驱动腔出鱼口通过所述的驱动腔出鱼槽连通。

3.根据权利要求1所述的一种智能化船舶储鱼装置,其特征是,所述导入机构包括导入槽和皮带输送机,皮带输送机上、下倾斜安装,导入槽安装在皮带输送机的上方;所述导入槽设有用于调节鱼体方位的导入内缩口。

4.根据权利要求3所述的一种智能化船舶储鱼装置,其特征是,所述导入槽的后端设有导入滑板。

5.根据权利要求1所述的一种智能化船舶储鱼装置,其特征是,所述储鱼机构还包括储鱼阀门和门体开合驱动机构,门体开合驱动机构控制储鱼阀门对所述储鱼池的出鱼端口的开关。

6.根据权利要求5所述的一种智能化船舶储鱼装置,其特征是,所述门体开合驱动机构包括门体驱动电机、门体驱动螺杆、门体驱动螺母和门体驱动板,门体驱动板安装在储鱼池的外端部,门体驱动螺杆的上下两端通过底座可转动的安装在门体驱动板上;门体驱动螺母匹配螺接在门体驱动螺杆上,门体驱动螺母通过连接板与所述储鱼阀门连接。

7.根据权利要求5所述的一种智能化船舶储鱼装置,其特征是,所述储鱼池底面由外侧面至内侧面的储鱼阀门逐渐降低,储鱼池上设有出鱼水泵;多个所述储鱼池之间的内侧面下方设有出鱼槽,出鱼槽的前端至后端逐渐降低;出鱼槽的后端连通有抽鱼管,抽鱼管与船体上的抽鱼泵连通。
