1.一种氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于步骤如下：（1）水热处理

将埃洛石粉末置于烧杯中，加入硼源、氮源、碳源和水混合均匀，超声处理后用磁力搅拌器进行搅拌，最后将混合液转移至水热反应釜中进行水热反应，反应后材料用酒精和水进行过滤洗涤，干燥得到埃洛石@氮硼双掺杂水热材料；

（2）碳化处理

将步骤（1）得到的埃洛石@氮硼双掺杂水热材料在保护气体氛围中高温碳化处理，得埃洛石@氮硼双掺杂碳化料；

（3）模板去除

将步骤（2）得到的埃洛石@氮硼双掺杂碳化料取出，在酸性混合溶液中浸泡后用去离子水洗涤过滤至滤液呈中性，然后将滤渣置于真空干燥箱中进行干燥；

（4）活化处理

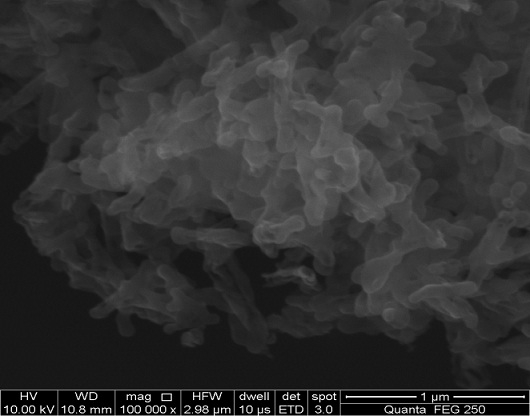

将步骤（3）干燥后的滤渣、盐类活化剂、酒精和水置于坩埚中混合均匀并静置10-24h，将静置产物放入真空干燥箱中进行干燥；然后将干燥所得产物高温保护气体氛围中进行活化；将活化产物取出用盐酸进行过滤洗涤，再将所得滤渣在真空干燥箱中进行干燥处理，得到氮硼双掺杂多孔中空碳纳米胶囊。

2.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（1）中埃洛石粉末、硼源、氮源和碳源的质量比为1：（1.5-3）：（6-8）：（8-15）。

3.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（1）中硼源为硼酸或三氧化二硼，氮源为尿素或氨水，碳源为葡萄糖或蔗糖。

4.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（1）中超声处理时间为20-40min，搅拌时间为2-4h，水热反应温度为120-180℃，反应时间为8h，干燥温度为50-60℃，干燥时间为12h。

5.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述保护气体为氮气、氩气、氦气、氢气中的任意一种，保护气体的进气流量为100-

400sccm。

6.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（2）中高温碳化温度为700-1100℃，碳化时间为2-4h，升温速度为5-10℃/min。

7.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（3）中酸性混合溶液为浓度为1mol/L、体积比为1:1的氢氟酸与稀硝酸、稀盐酸或稀硫酸的混合物；真空干燥箱温度为80-120℃，干燥时间为12-24h。

8.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（4）中盐类活化剂为ZnCl2或K2CO3，滤渣和盐类活化剂的质量比为1：（2-4）。

9.根据权利要求1所述的氮硼双掺杂多孔中空碳纳米胶囊材料的制备方法，其特征在于：所述步骤（4）中真空干燥温度为80-120℃，干燥时间为12-24h，高温活化温度为400-800℃，升温速度4-10℃/min，保温时间为1-3h。
