专利号: 2018114998153
申请人: 中南新能源技术研究院(南京)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

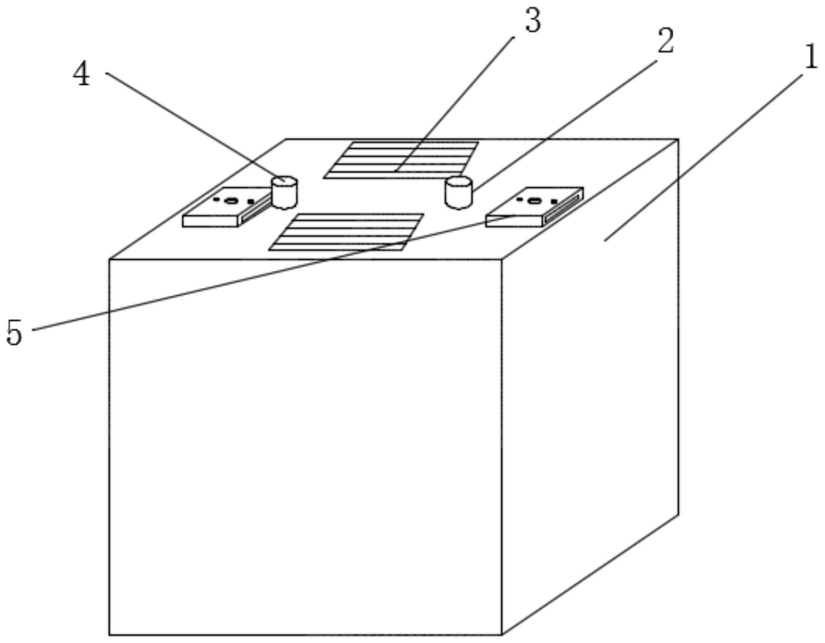

1.一种塑封结构的锂离子电池,包括外壳(1)、负极导电棒(2)、散热板(3)、正极导电棒(4)、排气组件(5)、吸热板(6)、导液铜管(7)、铝箔(8)、聚合物隔膜(9)、铜箔(10)、第一固定扣(11)、缓冲弹簧(12)、内胆(13)、第一塑料层(14)、铝合金围框(15)、第二塑料层(16)和第二固定扣(17),其特征在于:所述内胆(13)包括第一塑料层(14)、铝合金围框(15)和第二塑料层(16),所述铝合金围框(15)竖直设置在第一塑料层(14)和第二塑料层(16),所述铝合金围框(15)与第一塑料层(14)和第二塑料层(16)的内壁嵌入式固定,所述聚合物隔膜(9)竖直固定在内胆(13)的内壁两侧之间,所述第一固定扣(11)安装在内胆(13)的内壁一侧,所述第二固定扣(17)安装在聚合物隔膜(9)的一侧,所述缓冲弹簧(12)的两端分别固定在第一固定扣(11)和第二固定扣(17)的槽内,所述铝箔(8)和铜箔(10)放置在内胆(13)内部,且位于聚合物隔膜(9)的两侧,所述外壳(1)套接在内胆(13)的外部,且位于外壳(1)的内部,所述吸热板(6)黏贴在内胆(13)的外壁一侧,所述散热板(3)安装在内胆(13)的外部顶侧,所述导液铜管(7)在散热板(3)和吸热板(6)呈S型排列,所述排气组件(5)固定在内胆(13)的外部顶侧;所述排气组件(5)包括板槽(51)、挤压弹簧(52)、固定块(53)、六角螺栓(54)、排气口(55)和插板(56),所述板槽(51)水平开设在固定块(53)的内部,所述排气口(55)竖直开设在固定块(53)的中心部位,所述插板(56)安装在板槽(51)的内部,所述挤压弹簧(52)安装在插板(56)的侧表面和板槽(51)的一侧槽壁之间,所述六角螺栓(54)依次贯穿板槽(51)上槽壁和插板(56)安装。2.一种塑封结构的锂离子电池的加工工艺,其特征在于:1)按所需电池的形状和尺寸制作出由第一塑料层(14)、铝合金围框(15)和第二塑料层(16)注塑而成的内胆(13);2)依据作出的内胆(13)的形状和尺寸制作锂-二氧化锰电池芯;3)将聚合物隔膜(9)放入竖直安装在内胆(13)的内部,将第一固定扣(11)和第二固定扣(17)对称安装在聚合物隔膜(9)的两侧和内胆(13)的内壁一侧,将缓冲弹簧(12)固定在第一固定扣(11)和第二固定扣(17)之间;4)将铝箔(8)和铜箔(10)放置在聚合物隔膜(9)的两侧,并且将正极导电棒(4)安装在铝箔(8)的顶端,负极导电棒(2)安装在铜箔(10)的顶端;5)将极耳伸出壳外,先将电池壳的两边热封,将正极导电棒(4)和负极导电棒(2)固定,在内胆(13)的顶侧两端打孔;6)将排气组件(5)安装在两侧孔处,与排气口(55)竖直对应;7)通过排气口(55)向内胆(13)的内部注入电解质,通过将插板(56)插入板槽(51)内,在六角螺栓(54)的配合下将插板(56)固定在排气口(55)的端口处;8)将吸热板(6)粘结在内胆(13)的外壁,将散热板(3)固定在内胆(13)的顶侧,且在吸热板(6)和散热板(3)的表面排布有导液铜管(7),且呈S型排布,且连接为回路;9)将外壳(1)套接在内胆(13)的外部,再完全热封,成为完整的塑封锂电池成品。3.根据权利要求1所述的一种塑封结构的锂离子电池,其特征在于:所述第一固定扣(11)、缓冲弹簧(12)和第二固定扣(17)在聚合物隔膜(9)的两侧对称设置有两组。4.根据权利要求1所述的一种塑封结构的锂离子电池,其特征在于:所述内胆(13)的顶侧两端开设有通孔,且对应固定块(53)内部的排气口(55)。

5.根据权利要求1所述的一种塑封结构的锂离子电池,其特征在于:所述散热板(3)、吸热板(6)和导液铜管(7)对称设置在内胆(13)的前后两侧,且位于外壳(1)的内部。6.根据权利要求1所述的一种塑封结构的锂离子电池,其特征在于:所述聚合物隔膜(9)设置在内胆(13)的内部,且聚合物隔膜(9)的四边与内胆(13)的内壁完全密封。7.根据权利要求1所述的一种塑封结构的锂离子电池,其特征在于:所述插板(56)的上下两侧与板槽(51)的上下槽壁相切,所述板槽(51)的底侧槽壁对应六角螺栓(54)开设有螺纹孔。
