专利号: 2018114977250
申请人: 刘兴海
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

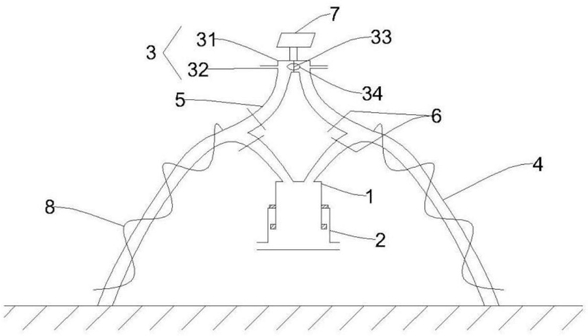

1.园林绿化用喷淋装置,其特征在于,包括:

混水筒,其轴向竖直设置,所述混水筒的底部敞开、外壁周向贴附设置第一定位环片和第二定位环片,第一定位环片设置在所述混水筒的底部边缘,第二定位环片位于第一定位环片上方,第一定位环片的下表面和第一定位环片的上表面上均设有一对环形滑槽,位于第一定位环片上的一对环形滑槽与位于第一定位环片上的一对环形滑槽的槽口相对,第一定位环片、第二定位环片、一对环形滑槽均与所述混水筒同轴设置;

旋转筒,其轴向竖直设置且顶部敞开,所述旋转筒靠近其顶部的内壁上设有一圈卡凸,所述卡凸可转动的设置在第一定位环片和第二定位环片之间,且所述卡凸与环形滑槽的槽口均不接触,每一环形滑槽内均容纳多个直径相同的钢珠,每个钢珠的直径均为其所在的环形滑槽的宽度的0.8倍,且每个钢珠的直径均为其所在的环形滑槽的深度的1.3倍,所述旋转筒的内部底面沿其轴向设有定位轴,所述定位轴上可转动的套设叶轮,所述叶轮包括关于所述定位轴呈中心对称分布的多个叶片,每个叶片远离所述定位轴的端部与所述旋转筒的内壁固接,每个叶片与所述旋转筒的底面的夹角均为55°,所述旋转筒靠近其底部的侧壁上设有多个喷淋管,每个喷淋管在水平面内倾斜设置,且倾斜方向与所述旋转筒的旋转方向一致;

出水盘,其包括轴向竖直设置的汇合筒以及与汇合筒连通的多个喷水管,所述汇合筒的直径与高度的比为3:1,所述汇合筒内沿其轴线方向设有支撑杆,所述支撑杆上可转动的套设减力球,所述减力球为椭球体结构,其长轴方向水平,且长轴与短轴的比为5:2,所述汇合筒的周向间隔设置多个喷水管;

四个出水管、四个支管,四个出水管的出水口均与混水筒的顶部连通并固接,且四个出水管关于所述混水筒中心对称分布,一个支管设置在一个出水管上方,一个支管的一端与一个出水管连通,四个支管的另一端均与所述汇合筒的底部连通,四个支管上均设有阀门,每个出水管上位于其对应的支管与出水口之间也设有阀门。

2.如权利要求1所述的园林绿化用喷淋装置,其特征在于,关于所述混水筒相对设置的两个出水管形成小写字母m的形状,四个支管与四个出水管围成封闭的菱形结构。

3.如权利要求1所述的园林绿化用喷淋装置,其特征在于,所述喷淋管和所述喷水管均为可伸缩的套筒结构。

4.如权利要求1所述的园林绿化用喷淋装置,其特征在于,所述混水筒内部固设导流体,所述导流体为上下贯通、上大下小的圆台体结构,其母线与水平方向的夹角为70°。

5.如权利要求1所述的园林绿化用喷淋装置,其特征在于,所述出水盘的上方设置太阳能电池板和蓄电池,每个出水管上缠绕设置与蓄电池电连接的LED灯带。

6.如权利要求1所述的园林绿化用喷淋装置,其特征在于,所述喷水管的管径为1cm,所述喷淋管的管径为5mm。

7.如权利要求1所述的园林绿化用喷淋装置,其特征在于,所述混水筒的高度为8cm。
