专利号: 2018114873266
申请人: 盛守斌
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

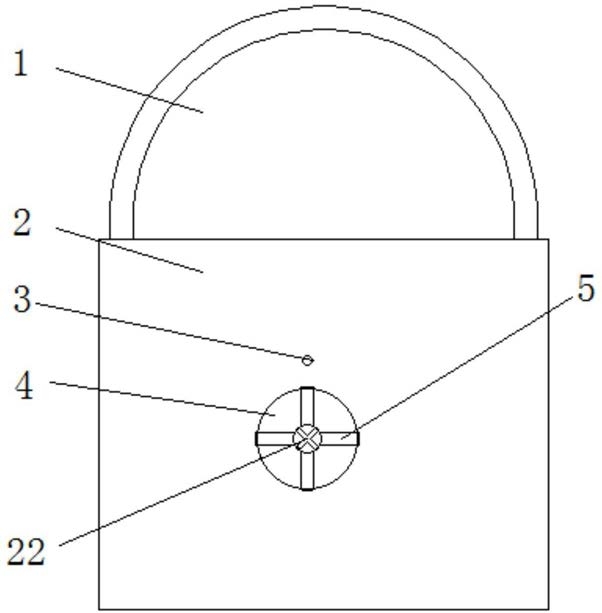

1.一种新型防盗弹子锁用钥匙复位装置,包括锁体、锁环、锁孔、锁芯和钥匙,其特征在于:所述锁体上端设有对称分布的第一调节槽和第二调节槽,且锁体上端设有锁环,所述锁环为类J形,且锁环两端设有对称分布的卡槽,所述锁环短的一端设于第一调节槽内,所述锁环长的一端通过第一弹簧与第二调节槽底部连接,锁体内设有对称分布的第三调节槽,所述第三调节槽内均设有与卡槽相卡合的锁舌,所述锁舌通过第二弹簧与第三调节槽底部连接,所述第三调节槽之间设有第四调节槽,且第三调节槽与第四调节槽之间设有相连通的连通孔,所述第四调节槽内设有活动连接的转盘,所述转盘上设有两个呈中心对称分布的调节杆,所述调节杆之间设有连接线,所述连接线两端分别与相对应的锁舌固定连接;

所述锁体中部设有锁槽,所述锁槽中部设有锁柱,且锁槽底部的中心处设有连接槽,所述连接槽内设有活动连接的连接轴,所述连接轴上端与锁柱底部固定连接,所述锁柱上端设有锁孔,所述锁槽内设有若干与锁槽相匹配且呈中心对称分布的锁芯,所述锁芯的内侧与相对应的锁柱固定连接,所述第四调节槽与连接槽连通,所述连接轴与转盘之间通过链条连接;

所述锁芯内设有钥匙孔,所述钥匙孔底部设有若干上弹槽,所述上弹槽内设有相对应的上弹子,位于锁芯底部的所述锁槽底部设有若干与上弹槽相匹配的下弹槽,所述下弹槽内设有相对应的下弹子,所述下弹子底部通过第三弹簧与下弹槽连接;

所述钥匙由把手块、连接管、连接片和锁牙组成,所述把手块中部设有把手孔,且把手块底部设有连接管,所述连接管底部设有若干与锁芯相匹配的连接片,所述连接片上设有若干与锁芯内上弹子相匹配的锁牙,所述连接管中部设有连接杆,所述连接杆前端设有与锁孔相卡合的卡块;

所述连接杆为长度可调节的伸缩杆,所述连接片的外侧设有固定环,所述固定环内侧中部与卡块外侧中部之间通过若干固定杆连接固定,所述连接管中部设有与卡块相卡合的卡环,所述连接杆设于卡环内部。

2.根据权利要求1所述的新型防盗弹子锁用钥匙复位装置,其特征在于:所述卡块前端表面设有若干凸起,所述凸起底部为外表面光滑倾斜的斜面,且凸起上端为外表面粗糙的圆弧形,所述凸起采用耐挤压耐磨橡胶制成。

3.根据权利要求1所述的新型防盗弹子锁用钥匙复位装置,其特征在于:所述耐挤压耐磨橡胶,按重量份计,包括以下组份:甲基乙烯基苯基硅橡胶100~120份,改性陶瓷化粉2~8份,改性白炭黑10~12份,偶联剂1~2份,高岭土2-9份、硫化剂1~2份,羟基硅油0.1~0.2份,纳米纤维素4~8份。

4.根据权利要求3所述的耐挤压耐磨橡胶,其特征在于:所述耐挤压耐磨橡胶的制备方法包括以下步骤:(1)将2~8份改性陶瓷化粉和3-9份的高岭土干燥处理至其自身含水量低于2%为止,并将干燥后的改性陶瓷化粉投入混料机中,逐渐滴加1~2份偶联剂,搅拌1~2h备用;

(2)将100~120份甲基乙烯基苯基硅橡胶投到辊筒,并在生胶包辊后加入0.1~0.2份羟基硅油,10~12份改性白炭黑以及步骤(1)处理后的改性陶瓷化粉,混练均匀后薄通10~

12次,然后再加入1~2份硫化剂与4~8份纳米纤维素,再混炼均匀薄通下片,得到硅橡胶混炼胶;

(3)将混炼好的硅橡胶放入模具中,冷压充模后在平板硫化机上进行一段硫化;

(4)一段硫化后的样品在烘箱中进行二段硫化,自然冷却后得到耐挤压耐磨橡胶。

5.根据权利要求1所述的新型防盗弹子锁用钥匙复位装置,其特征在于:所述锁芯的个数为4个,所述锁孔为十字形。

6.根据权利要求1所述的新型防盗弹子锁用钥匙复位装置,其特征在于:位于锁芯一侧的所述锁槽底部设有固定连接的定位块。
