专利号: 2018114793238
申请人: 含山县天宇机械铸造厂
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

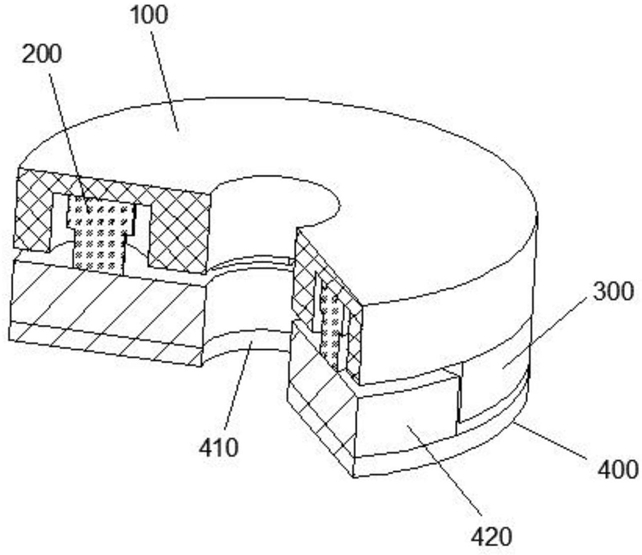

1.一种具有摩擦片厚度补偿功能的离合器压盘,包括离合器压盘本体(100),其特征在于:所述离合器压盘本体(100)为圆形,且离合器压盘本体(100)中部开设有安装孔,所述离合器压盘本体(100)底部均匀开设有安装槽,且安装槽内安装有微型电动推杆(200),所述离合器压盘本体(100)底部均匀安装有第一摩擦片(300),所述微型电动推杆(200)底端安装有第二摩擦片(400),所述第二摩擦片(400)包括摩擦片板(410),且摩擦片板(410)位于第一摩擦片(300)下方,所述摩擦片板(410)顶部端面均匀安装有摩擦片块(420),且摩擦片块(420)顶部与微型电动推杆(200)底端固定连接。

2.根据权利要求1所述的一种具有摩擦片厚度补偿功能的离合器压盘,其特征在于:所述微型电动推杆(200)与第一摩擦片(300)呈间隔分布在离合器压盘本体(100)底部。

3.根据权利要求1所述的一种具有摩擦片厚度补偿功能的离合器压盘,其特征在于:所述摩擦片块(420)包括安装环柱(421),且安装环柱(421)贯穿摩擦片板(410)中部,所述安装环柱(421)外侧柱面均匀连接有块体(422),且块体(422)与第一摩擦片(300)相卡接。

4.根据权利要求3所述的一种具有摩擦片厚度补偿功能的离合器压盘,其特征在于:所述块体(422)外侧壁与摩擦片板(410)外侧壁处于同一弧面内。

5.根据权利要求3所述的一种具有摩擦片厚度补偿功能的离合器压盘,其特征在于:所述安装环柱(421)内腔直径与离合器压盘本体(100)中部安装孔直径相同,且安装环柱(421)内腔直径与离合器压盘本体(100)中部安装孔垂直对齐。

6.根据权利要求3所述的一种具有摩擦片厚度补偿功能的离合器压盘,其特征在于:所述第一摩擦片(300)与块体(422)均为扇形,且第一摩擦片(300)与块体(422)规格相同。
