专利号: 2018114605652
申请人: 河北世轩科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 供热;炉灶;通风
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

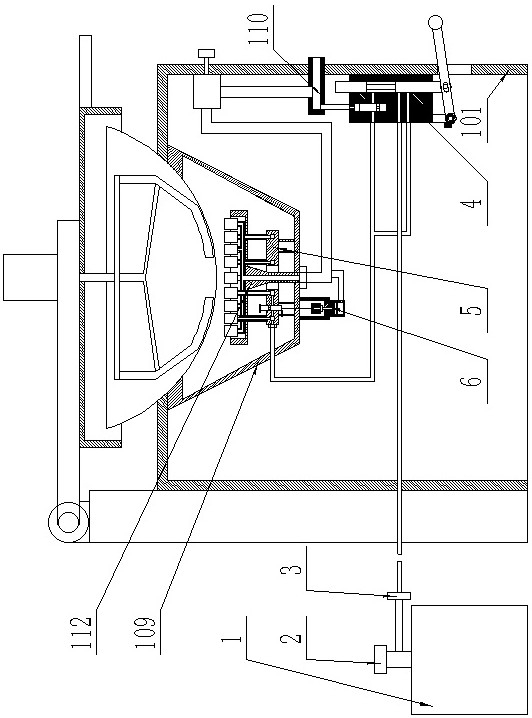

1.一种燃气灶燃气稳定装置,其特征在于:包括储气钢瓶(1)、开关阀(2)、中压阀(3)、补偿阀(4)、液化气猛火炉(5)和截止阀(6),所述开关阀(2)安装在储气钢瓶(1)上,所述开关阀(2)通过气管连接中压阀(3),所述中压阀(3)通过气管连接补偿阀(4)的进气孔(413),所述补偿阀(4)固定安装在灶台(101)底部,所述补偿阀(4)内设置有流量控制槽(418),所述流量控制槽(418)的顶端通过气管与天然气气源接口(110)相通,所述补偿阀(4)的上出气孔(416)和下出气孔(412)通过气管连接液化猛火炉(5),所述截止阀(6)固定在灶具支架(109)上,所述截止阀(6)上设置有活塞缸体(613)和截止阀槽(62),所述活塞缸体(613)的内腔底端通过气管和天然气猛火炉(112)的进气口相通,所述截止阀槽(62)设置在液化气猛火炉(5)的导气盘中。

2.根据权利要求1所述的一种燃气灶燃气稳定装置,其特征在于:所述补偿阀(4)包括补偿阀体(41)、补偿阀杆(42)、铰接轴一(43)、操作手柄(44)、铰接轴二(45)、支座(46)、连接块(47)、定位座(48)、定位弹簧(49)、钢珠(410)、定位槽(411)、下出气孔(412)、进气孔(413)、通气孔(414)、流量控制弹簧(415)、上出气孔(416)、流量控制阀杆(417)和流量控制槽(418),所述补偿阀体(41)固定安装在灶台(101)的底部,所述补偿阀体(41)内滑动安装有补偿阀杆(42),所述补偿阀体(41)和所述补偿阀杆(42)之间设置有密封圈,所述补偿阀杆(42)的底端固定有铰接轴一(43),所述补偿阀杆通过铰接轴一(43)和操作手柄(44)铰接,所述操作手柄(44)中部设置有滑槽(419),所述铰接轴一(43)滑动安装在滑槽(419)内,所述操作手柄(44)通过铰接轴二(45)和支座(46)铰接,所述支座(46)固定有连接块(47),所述连接块(47)固定有定位块(48),定位块(48)的底部设置有钢珠槽(420),钢珠槽(420)内设置有钢珠(410),钢珠(410)和钢珠槽(420)底端之间设置有定位弹簧(49),所述操作手柄(44)与铰接轴二(45)的连接端设置有3个定位槽(411),一个所述定位槽(411)卡入少半个所述钢珠(410),所述支座(46)固定在阀体(41)的底端,所述阀体(41)远离灶台(101)的一侧从下到上依次设置有下出气孔(412)、进气孔(413)、通气口(414)和上出气孔(416),所述下出气孔(412)和上出气孔(416)分别通过气管连接液化气猛火炉(5),所述进气孔(413)通过气管连接中压阀(3),所述通气孔(414)外口端与大气相通,所述通气孔(414)的内端口连通流量控制槽(418)的底端,所述流量控制槽(418)和上出气孔(416)垂直相交,所述流量控制槽(418)内设置有流量控制阀(417),所述流量控制阀(417)和流量控制槽(418)之间设置有密封圈,所述流量控制阀(417)和流量控制槽(418)底端之间设置有流量控制弹簧(415),所述流量控制槽(418)的顶端通过气管和天然气气源接口(110)相通。

3.根据权利要求1所述的一种燃气灶燃气稳定装置,其特征在于:所述液化气猛火炉

(5)包括风门(51)、导气盘(52)、外环导气槽(53)、内环导气槽(54)、导气槽(55)、加长通气管(56)、燃烧嘴(57)和支板(58),所述风门(51)设置在导气盘(52)进气口处,所述导气盘(52)设置在4个支板(58)上,4个所述支板(58)固定在灶具支架(109),所述导气盘(52)内设置有外环导气槽(53)、内环导气槽(54)和导气槽(55),所述导气盘(52)中心设置有通孔(59),所述导气盘(52)的进气口连通所述外环导气槽(53),外环导气槽(53)通过导气槽(55)连通内环导气槽(54),所述内环导气槽(54)连通6个加长导气管(56),所述外环导气槽(53)连通18个加长导气管(56),24个所述加长导气管(56)固定在导气盘(52)上,所述加长导气管(56)的上方设置有燃烧嘴(57)。

4.根据权利要求1所述的一种燃气灶燃气稳定装置,其特征在于:所述截止阀(6)包括截止阀杆(61)、截止阀槽(62)、连杆(63)、顶球(64)、顶杆(65)、顶杆弹簧(66)、螺纹滑套(67)、螺栓(68)、固定架(69)、配重块(610)、挡环(611)、活塞杆(612)、活塞缸(613)和活塞(614),所述截止阀槽(62)设置在导气盘(52)上,所述截止阀槽(62)和导气槽(55)垂直相交,所述截止阀槽(62)内滑动安装有截止阀杆(61),截止阀杆(61)的下端连接有连杆(63),一个所述支板(58)上固定安装有螺纹滑套(67),螺纹滑套(67)的开口处设有内螺纹,所述螺纹滑套(67)的底部滑动安装有顶杆(65),顶杆(65)穿出螺纹滑套(67)的一端固定有顶球(64),所述螺纹滑套(67)配合安装有螺栓(68),螺栓(68)和顶杆(65)之间设置有顶杆弹簧(66),顶杆弹簧(66)设置在螺纹滑套(67)内,所述顶球(64)顶在截止阀杆(61)的下部,所述连杆(63)的下端连接有活塞杆(612),活塞杆(612)上设置有挡环(611),挡环(611)上设置有配重块(610),所述活塞杆(612)的下端连接有活塞(614),活塞(614)滑动安装在活塞缸(613)内,所述活塞缸(613)和活塞(614)之间设置有密封圈,所述活塞缸(613)的内腔底端通过气管和天然气猛火炉(112)的进气口相通,所述活塞缸(613)固定在固定架(69)上,所述固定架(69)固定在灶具支架(109)上。
