专利号: 2018114479062
申请人: 浙江万物工场智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

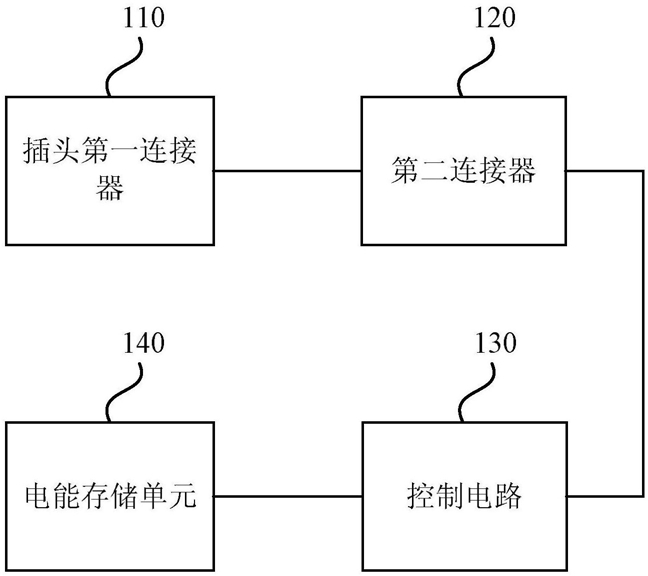

1.一种插头插座电能传输装置,其特征在于,包括:插头第一连接器以及插座与所述第一连接器配合以形成电能传输路径的第二连接器、控制电路、电能存储单元;

所述插头第一连接器包括经过磁化处理的插头第一连接引脚;

所述第二连接器包括匹配所述第一连接引脚的第二连接孔,沿所述第二连接孔外表面设置一感应线圈;

所述感应线圈包括:第一感应线圈和第二感应线圈,所述第二连接孔包括:第一子连接孔和第二子连接孔,所述第一子连接孔外表面设置所述第一感应线圈,所述第二子连接孔外表面设置所述第二感应线圈;

所述控制电路至少包括一控制端,所述控制端连接所述感应线圈;

所述电能存储单元,与所述感应线圈并联连接;

所述电能存储单元包括:第一变压器,

所述第一变压器输入端连接一市电输出单元,输出端连接所述控制电路,用于为所述控制电路提供低压电流;

所述电能存储单元包括:第二变压器,

所述第二变压器输入端连接所述控制电路,输出端连接一市电输出单元,用以根据所述控制电路的输出电流调整所述第二变压器的变压比。

2.根据权利要求1所述的装置,其特征在于,所述控制电路包括:三极管和继电器,所述三极管的基极连接所述感应线圈,于所述第一连接引脚插装入所述第二连接孔瞬间,所述感应线圈产生电流以驱动所述三极管处于导通状态;

所述继电器控制端连接所述三极管的集电极,于所述三极管处于导通状态下,驱动所述继电器工作于导通状态。

3.根据权利要求1所述的装置,其特征在于,所述控制电路包括:IC芯片和继电器,

所述IC芯片包括用于连接所述感应线圈的第一控制端,用于连接所述继电器的第二控制端;

所述继电器的受控端连接所述IC芯片,输入端连接一市电输出单元,输出端连接所述第二连接孔,用于在接收到所述IC芯片发送的指令时打开或者关闭。

4.根据权利要求3所述的装置,其特征在于,所述IC芯片具体用于:于所述第一感应线圈产生的电流与所述第二感应线圈产生的电流相同时,产生导通指令以驱动所述继电器工作于导通状态。
