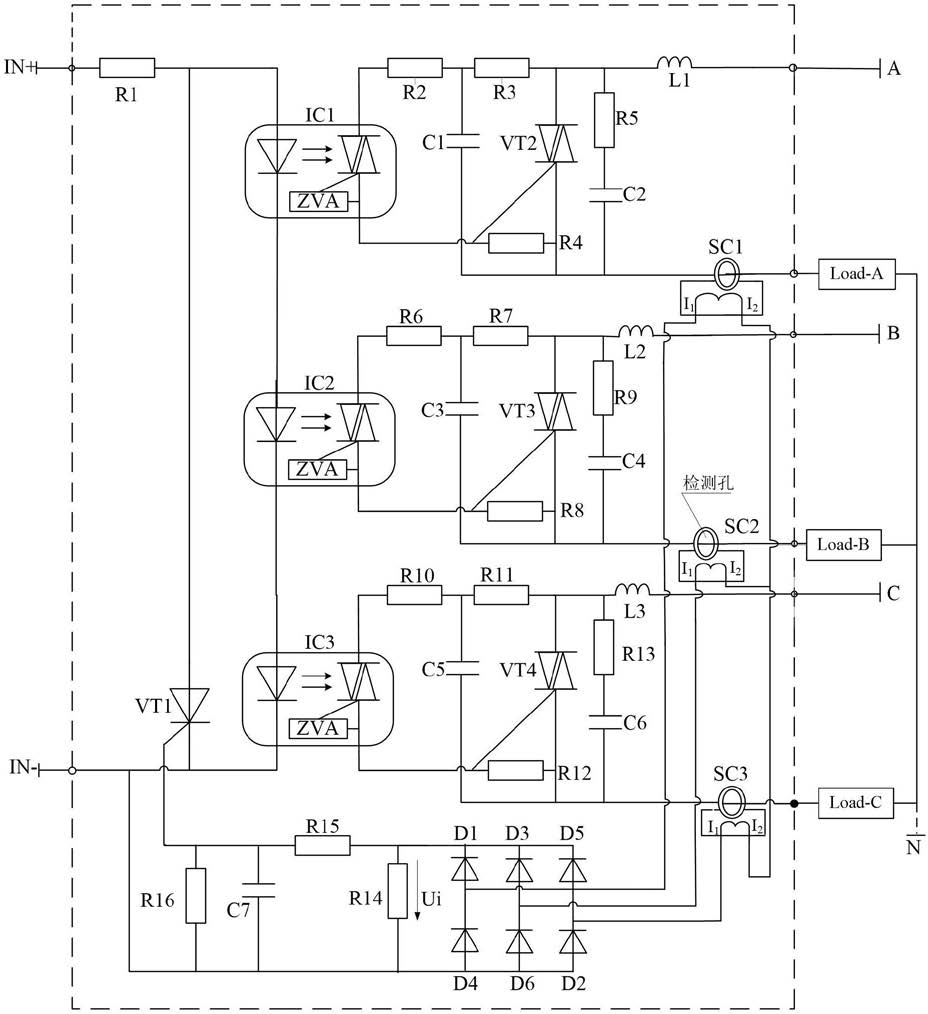

1.一种具有短路保护的三相交流固态继电器电路,包括光隔式三相交流TRIAC驱动电路、三相短路与过载测控电路，特征在于：

光隔式三相交流TRIAC驱动电路包括A相光耦IC1、B相光耦IC2、C相光耦IC3、A相双向晶闸管VT2、B相双向晶闸管VT3、C相双向晶闸管VT4、A相电感L1、B相电感L2、C相电感L3、A相驱动电容C1、A相保护电容C2、B相驱动电容C3、B相保护电容C4、C相驱动电容C5、C相保护电容C6、限流电阻R1、A相左电阻R2、A相右电阻R3、A相门极电阻R4、A相保护电阻R5、B相左电阻R6、B相右电阻R7、B相门极电阻R8、B相保护电阻R9、C相左电阻R10、C相右电阻R11、C相门极电阻R12、C相保护电阻R13、A相负载Load‑A、B相负载Load‑B、C相负载Load‑C，正驱动端IN+端与限流电阻R1的一端连接，限流电阻R1的另一端与A相光耦IC1发光侧的阳极、逆阻型晶闸管VT1的阳极连接，A相光耦IC1发光侧的阴极与B相光耦IC2发光侧的阳极连接，B相光耦IC2发光侧的阴极与C相光耦IC3发光侧的阳极连接，C相光耦IC3发光侧的阴极与逆阻型晶闸管VT1的阴极、负驱动端IN‑端连接；

A相光耦IC1输出侧的一端与A相左电阻R2的一端连接，A相光耦IC1输出侧的另一端与A相门极电阻R4的一端、A相双向晶闸管VT2的门极连接，交流电源A相端A端与A相电感L1的一端连接，A相电感L1的另一端与A相双向晶闸管VT2的第1阳极、A相右电阻R3的一端、A相保护电阻R5的一端连接，A相右电阻R3的另一端与A相左电阻R2的另一端、A相驱动电容C1的一端连接，A相负载Load‑A的一端连线穿过A相电流传感器SC1的检查孔后与A相双向晶闸管VT2的第2阳极、A相门极电阻R4的另一端、A相驱动电容C1的另一端、A相保护电容C2的一端连接，A相保护电容C2的另一端与A相保护电阻R5的另一端连接；

B相光耦IC2输出侧的一端与B相左电阻R6的一端连接，B相光耦IC2输出侧的另一端与B相门极电阻R8的一端、B相双向晶闸管VT2的门极连接，交流电源B相端B端与B电感L2的一端连接，B相电感L2的另一端与B相双向晶闸管VT3的第1阳极、B相右电阻R7的一端、B相保护电阻R9的一端连接，B相右电阻R7的另一端与B相左电阻R6的另一端、B相驱动电容C3的一端连接，B相负载Load‑B的一端连线穿过B相电流传感器SC2的检查孔后与B相双向晶闸管VT3的第2阳极、B相门极电阻R8的另一端、B相驱动电容C3的另一端、B相保护电容C4的一端连接，B相保护电容C4的另一端与B相保护电阻R9的另一端连接；

C相光耦IC3输出侧的一端与C相左电阻R10的一端连接，C相光耦IC3输出侧的另一端与C相门极电阻R12的一端、C相双向晶闸管VT4的门极连接，交流电源C相端C端与C相电感L3的一端连接，C相电感L3的另一端与C相双向晶闸管VT4的第1阳极、C相右电阻R11的一端、C相保护电阻R13的一端连接，C相右电阻R11的另一端与C相左电阻R10的另一端、C相驱动电容C5的一端连接，C相负载Load‑C的一端连线穿过C相电流传感器SC3的检查孔后与C相双向晶闸管VT4的第2阳极、C相门极电阻R12的另一端、C相驱动电容C5的另一端、C相保护电容C6的一端连接，C相保护电容C6的另一端与C相保护电阻R13的另一端连接；

在三相三线制负载中：A相负载Load‑A的另一端与B相负载Load‑B的另一端、C相负载Load‑C的另一端连接；在三相四线制负载中：A相负载Load‑A的另一端与B相负载Load‑B的另一端、C相负载Load‑C的另一端、交流电源零线端N端连接；

三相短路与过载测控电路包括逆阻型晶闸管VT1、A相电流传感器SC1、B相电流传感器SC2、C相电流传感器SC3、A相上二极管D1、A相下二极管D4、B相上二极管D3、B相下二极管D6、C相上二极管D5、C相下二极管D2、转换电阻R14、滤波电阻R15、分压电阻R16、滤波电容C7，A相电流传感器SC1的第2输出端I2端与B相电流传感器SC2的第2输出端I2端、C相电流传感器SC3的第2输出端I2端连接，A相电流传感器SC1的第1输出端I1端与A相上二极管D1的阳极、A相下二极管D4的阴极连接，B相电流传感器SC2的第1输出端I1端与B相上二极管D3的阳极、B相下二极管D6的阴极连接，C相电流传感器SC3的第1输出端I1端与C相上二极管D5的阳极、C相下二极管D2的阴极连接，A相上二极管D1的阴极与B相上二极管D3的阴极、C相上二极管D5的阴极、转换电阻R14的一端、滤波电阻R15的一端连接，滤波电阻R15的另一端与分压电阻R16的一端、滤波电容C7的一端、逆阻型晶闸管VT1的门极连接，A相下二极管D4的阳极与B相下二极管D6的阳极、C相下二极管D2的阳极、转换电阻R14的另一端、滤波电容C7的另一端、分压电阻R16的另一端、负驱动端IN‑端连接。

2.根据权利要求1所述的一种具有短路保护的三相交流固态继电器电路，其特征在于电路参数配合关系如下：

设：UgTH为逆阻型晶闸管的门极触发电压阈值，A、B、C某相电流传感器的被测电流与输出电流分别是I1x、I2x，其中的x＝A、B、C，各相电流传感器的电流比均为ki＝I2x/I1x，令：I1xm为x相允许的被测电流I1x的最大值，且I1Am＝I1Bm＝I1Cm＝I1m，则：R15＞＞R14                                               (1)

式中的R14、R15、R16分别为转换电阻R14、滤波电阻R15、分压电阻R16的阻值。
