专利号: 2018114436550
申请人: 苏州睿澎诚科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

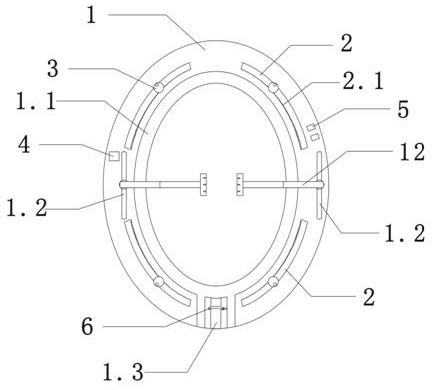

1.一种医学实验动物解剖台,其特征在于:包括实验板(1)、固定柱(3)、绳子(7)、固定夹(8)以及牵开器(12);

所述的实验板(1)上设置有四个弧形槽(2),固定柱(3)滑动设置在弧形槽(2)内,弧形槽(2)内设置有内齿纹(2.1);通过弧形槽能方便控制动物四肢的角度;弧形设计和内齿纹增加了固定柱的稳定性;

所述实验板(1)上设置有两平行的条形槽(1.2);所述牵开器(12)滑动设置在条形槽(1.2)上;在实验板上设置牵开器,方便在解剖的过程中对解剖位置进行牵开,使视野更加开阔,方便实验的进行;牵开器(12)在条形槽(1.2)上滑动,能够调节牵开的位置;

所述固定柱(3)包括转盘(3.1)、底座(3.2)、套管(3.3)、齿柱(3.5)、轴(3.4)以及齿套(3.6);转盘(3.1)设置在套管(3.3)上,套管(3.3)套装在轴(3.4)上;齿柱(3.5)固定设置在轴(3.4)的顶端;齿套(3.6)固定设置在套管(3.3)的内部并与齿柱(3.5)相配合;底座(3.2)卡合设置在弧形槽(2)内;

所述的固定夹(8)与绳子(7)连接,绳子(7)的端部环绕在固定柱(3)上;套管(3.3)内部设置有空腔,空腔的高度大于齿柱(3.5)的高度,空腔的下端固定设置有齿套(3.6),齿柱(3.5)和轴(3.4)能够在套管(3.3)内上下移动;

当向上拉动套管(3.3),齿柱(3.5)与齿套(3.6)啮合,套管(3.3)不能再转动;按下套管(3.3),齿柱(3.5)与齿套(3.6)分离,套管(3.3)可绕轴(3.4)转动;将绳子(7)绕在固定柱(3)上,转动转盘(3.1),套管(3.3)转动,绳子(7)收短,将动物四肢固定;

所述的实验板(1)的下端设置有限位槽(1.3),限位槽(1.3)上设置夹持件(6);在做老鼠解剖时,直接将老鼠尾巴通过夹持件和限位槽固定,避免尾巴乱动,方便实验进行;所述的实验板(1)上设置有椭圆形导流槽(1.1),导流槽(1.1)的出口设置在实验板(1)的下端;通过导流槽(1.1)能够将解剖过程中产生的血液导流出来,避免到处沾染影响实验;所述的实验板(1)上表面设置有温度显示屏(4)和温度调节按钮(5);下表面固定设置有加热板(10)和支座(11),且铰接设置有支板(13);通过温度显示屏(4)、温度调节按钮(5)和加热板(10)用于精准掌控实验温度,避免温度变化影响实验;通过设置支座(11)和支板(13),在需要时将支座(11)支起来,实验板(1)倾斜使实验板(1)更加符合人体工程学,导流槽(1.1)在倾斜情况下导流更加顺利;所述的底座(3.2)上设置有与内齿纹(2.1)相匹配的带有齿(9.1)的定位板(9);所述定位板(9)为弹性材料制成,向轴(3.4)的方向按动定位板(9),使其齿(9.1)与内齿纹(2.1)分离,固定柱(3)能够延弧形槽(2)移动;放开定位板(9),齿(9.1)与内齿纹(2.1)啮合,用于固定柱(3)固定;所述的牵开器(12)由伸缩杆(12.1)、牵开爪(12.3)和固定旋钮(12.2)组成,伸缩杆(12.1)与牵开爪(12.3)连接,固定旋钮(12.2)设置在伸缩杆(12.1)上;伸缩杆(12.1)铰接在与条形槽相匹配的座子上,能够通过控制伸缩杆(12.1)的伸缩,适应不同的牵开位置和牵开距离。

2.根据权利要求1所述的医学实验动物解剖台,其特征在于:所述的套管(3.3)的外部表面设置有防滑螺纹,使其控制绳子的高度和增加摩擦力。

3.根据权利要求1所述的医学实验动物解剖台,其特征在于:所述的固定夹(8)的内侧设置有垫子(8.1),用于防止夹持过程中损伤动物四肢。

4.根据权利要求1或3所述的医学实验动物解剖台,其特征在于:所述的固定夹(8)的夹齿(8.2)为向内弯曲呈弧状;夹持动物四肢时弧形与动物四肢向配合,防止损伤动物四肢。

5.根据权利要求1所述的医学实验动物解剖台,其特征在于:按照如下方式实施;解剖实验时,将动物平放在实验板(1)上,用固定夹(8)夹住动物四肢,弧形的夹齿(8.2)与动物四肢配合;按下固定柱(3)上的套管(3.3),使其齿柱(3.5)和齿套(3.6)分离,向轴(3.4)的方向按住定位板(9),齿(9.1)与内齿纹(2.1)分离,固定柱(3)可以延弧形槽(2)移动,将固定柱(3)移动到适当的位置,放开定位板(9),齿(9.1)与内齿纹(2.1)啮合,固定柱(3)固定;

转动转盘(3.1),绳子(7)在套管(3.3)上绕,拉紧动物四肢固定;若解剖鼠,将老鼠尾巴通过夹持件(6)和限位槽(1.3)固定;解剖时支起支板(13),实验板倾斜使解剖起来更方便;牵开器(12)通过伸缩杆(12.1)伸缩来控制牵开爪(12.3)的移动,用固定旋钮(12.2)固定,从而控制牵开大小;伸缩杆(12.1)铰接设置在座子上,能够调节高度;设置温度显示屏(4)、温度调节按钮(5)和加热板(10),用以精准掌控实验温度,避免温度变化影响实验。
