1.一种软岩隧道的注浆加固方法，其特征在于：软岩隧道开挖一个进尺后，初喷混凝土，架设钢拱架，并通过超前注浆小导管、环向导管、径向导管和锁脚锚管对围岩进行加固；

所述的超前注浆小导管、环向导管、径向导管和锁脚锚管内加注高强快硬注浆材料；其中超前注浆小导管的注浆压力为1.0～3.0MPa，环向导管和径向导管的注浆压力为1.5～

5.0MPa，锁脚锚管的注浆压力为0.5～1.0MPa，实现短时长间隔的开挖施工；

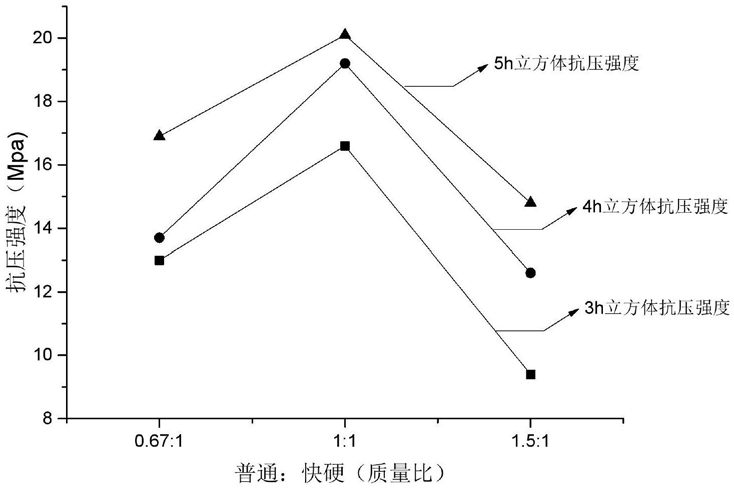

所述的高强快硬注浆材料采用普通硅酸盐水泥、快硬硫铝酸盐水泥和水配制而成；其中水的质量与普通硅酸盐水泥和快硬硫铝酸盐水泥的总质量比为0.46：1，快硬硫铝酸盐水泥和普通硅酸盐水泥质量比为(0.67～1.5)：1；注浆材料的初凝时间为40±5min，凝固4h后的立方体平均抗压强度≥10MPa。

2.根据权利要求1所述的软岩隧道的注浆加固方法，其特征在于：软岩隧道开挖采用机械和/或弱爆破施工的方式。

3.根据权利要求1所述的软岩隧道的注浆加固方法，其特征在于，快硬硫铝酸盐水泥为快硬硫铝酸盐425#水泥。

4.根据权利要求1所述的软岩隧道的注浆加固方法，其特征在于，快硬硫铝酸盐水泥和普通硅酸盐水泥质量比为(0.67～1)：1。

5.根据权利要求4所述的软岩隧道的注浆加固方法，其特征在于，快硬硫铝酸盐水泥和普通硅酸盐水泥质量比为(0.67～0.9)：1。

6.根据权利要求1所述的软岩隧道的注浆加固方法，其特征在于，快硬硫铝酸盐水泥和普通硅酸盐水泥质量比为1.5：1。
